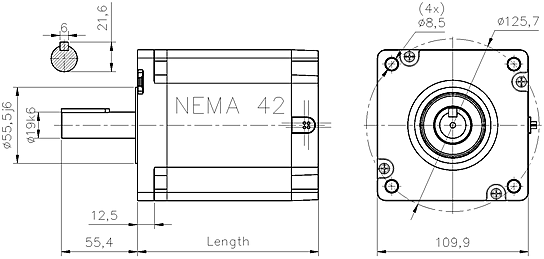

Základní přehled standardních typů krokových motorů

Krokové motory velikosti NEMA 06 - 3,46 ° úhel kroku

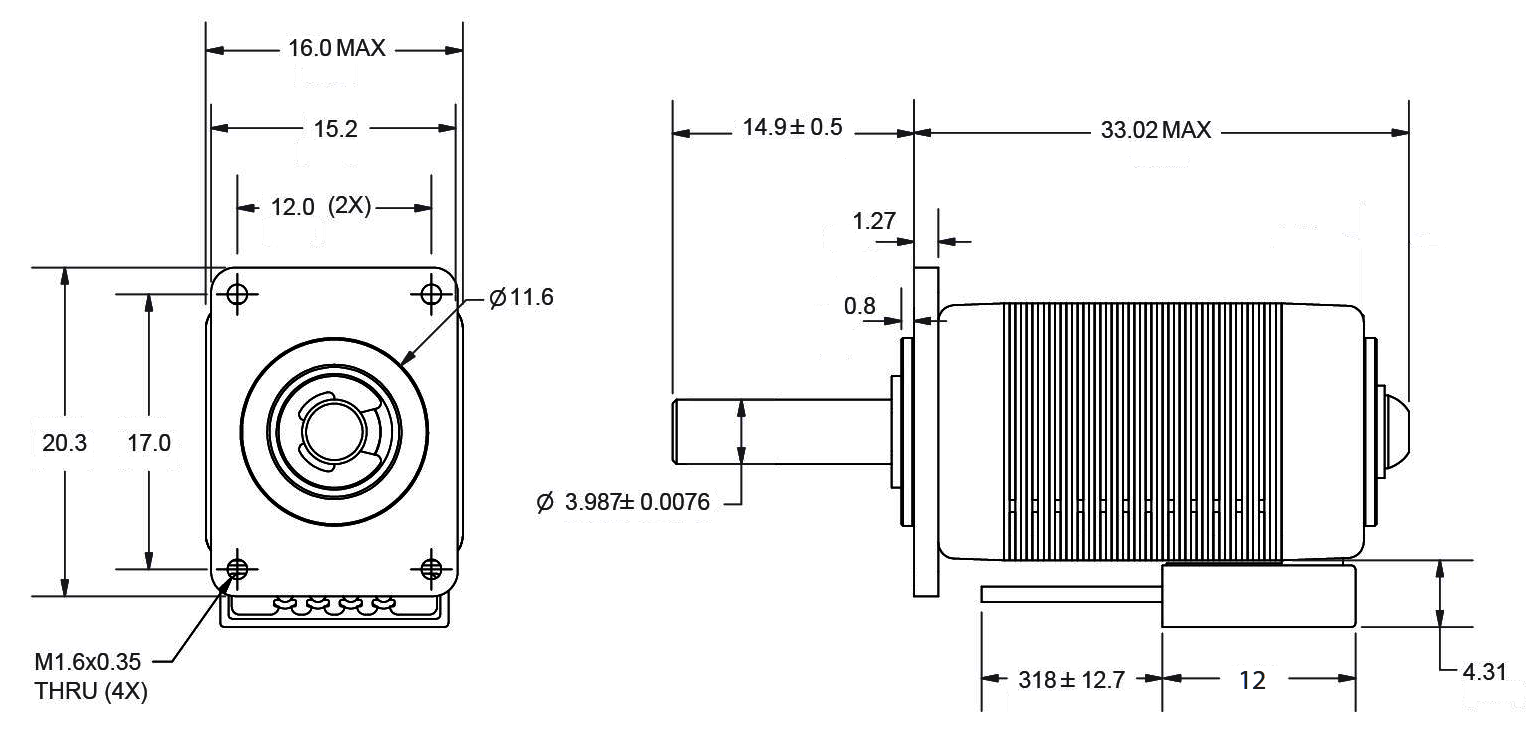

krokový motor NEMA 06 krokový motor NEMA 06 rozměry Rozměrový výkres : Krokový motor NEMA 06 Rozměry

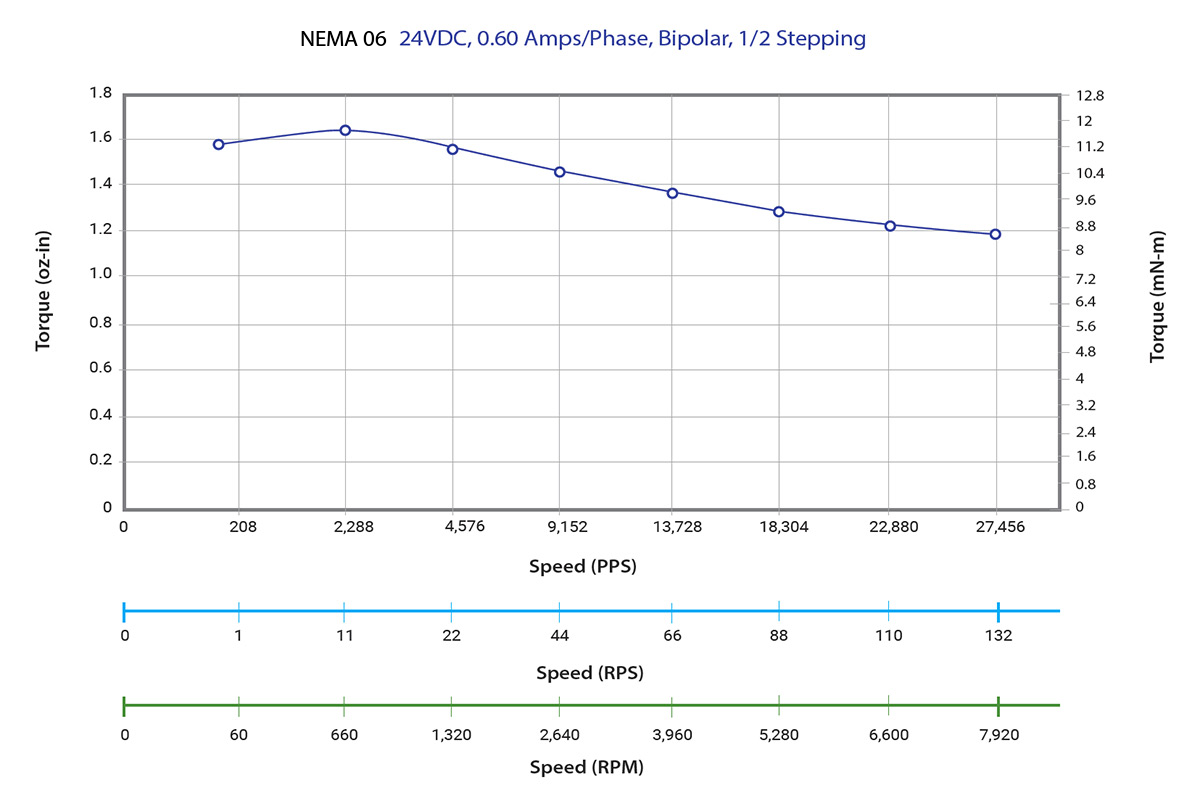

Momentově rychlostní křivka : Krokový motor NEMA 06 moment rychlost

Krokové motory velikosti NEMA 8 - 1,8 ° úhel kroku

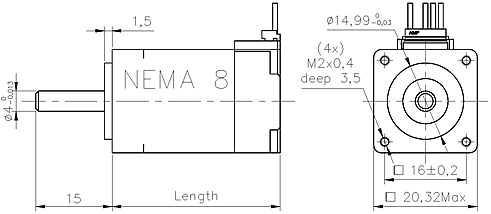

photo dimensions
Length A Model Number Current per phase Holding Torque Resistance per phase Inductance per phase Inertia Weight Number of Leads Request a Quote
mm - A Nm Ohm mH kg.cm2 kg - request quote
33 208-13-01 0,6 0,02 6,5 1,7 0,00183 0,058955 4 Request a Quote
43 208-17-01 0,8 0,03 5,4 1,5 0,00366 0,08163 4 Request a Quote

Torque - Speed Curves for Stepper Motor Nema 8 - Size 208

curve
Click here to open Torque Speed Curves for Nema 8 Stepper Motor - Size 208

NEMA8 - Low Cost Version

Model No.Rated VoltageCurrent /PhaseHolding TorqueWeightLengthRotor Inertia
Single ShaftVANmkgmmkg x m^2
NEMA8-3906-30-LC3.90.60.0180.06302.0x10^7
NEMA8-3906-33-LC3.90.60.0180.06332.0x10^7
NEMA8-4308-42-LC4.320.80.0290.08423.6x10^7

Stepper Motors Size NEMA 11 - 1,8 ° úhel kroku

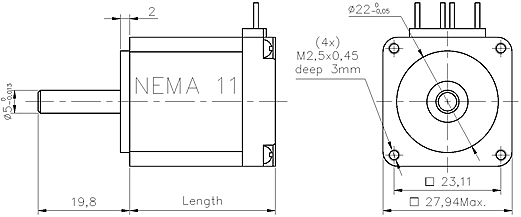

photo dimensions
Length A Model Number Current per phase Holding Torque Resistance per phase Inductance per phase Inertia Weight Number of Leads Request a Quote
mm - A Nm Ohm mH kg.cm2 kg - request quote
32 211-13-01 0,67 0,06 5,6 3,4 0,00915 0,10884 4 Request a Quote
32 211-13-02 1,3 0,06 1,7 1,1 0,00915 0,10884 4 Request a Quote
45 211-18-01 0,67 0,1 7,1 4,8 0,01281 0,140585 4 Request a Quote
45 211-18-02 1,3 0,1 1,3 0,8 0,01281 0,140585 4 Request a Quote
51,1 211-20-01 0,67 0,12 8,6 6,7 0,0183 0,19954 4 Request a Quote
51,1 211-20-02 1,3 0,12 1,9 1,7 0,0183 0,19954 4 Request a Quote

Torque - Speed Curves for Stepper Motor Nema 11 - Size 211

curve
Click here to open Torque Speed Curves for Nema 11 Stepper Motor - Size 211

NEMA11 - Low Cost Version

Model No.Rated VoltageCurrent /PhaseHolding TorqueWeightLengthRotor Inertia
Single ShaftVANmkgmmkg x m^2
NEMA11-3807-32-LC3.80.670.0590.1131.59x10^7
NEMA11-4607-45-LC4.560.670.0930.1444.512x10^7
NEMA11-6207-51-LC6.20.670.1180.250.518x10^7

Stepper Motors Size NEMA 14 - 0,9 and 1,8 ° úhel kroku

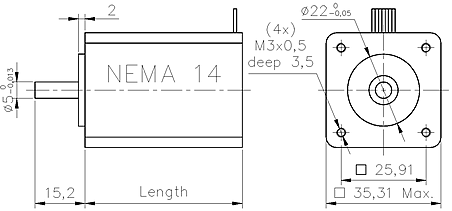

photo dimensions
Length A Model Number Current per phase Holding Torque Resistance per phase Inductance per phase Inertia Weight Number of Leads Request a Quote
mm - A Nm Ohm mH kg.cm2 kg - request quote
26 3518X-04 0,45 0,05 3,8 2,7 0,01098 0,113375 4 Request a Quote
26 3518X-08 0,35 0,05 8,5 5,8 0,01098 0,113375 4 Request a Quote
34 3518M-07* 0,8 0,14 7,5 8,1 0,01464 0,1814 4 Request a Quote

Torque - Speed Curves for Stepper Motor Nema 14 - Size 3518

curve
Click here to open Torque Speed Curves for Nema 14 Stepper Motor - Size 3518

Stepper Motor Size NEMA 17 - 0,9 and 1,8 ° úhel kroku

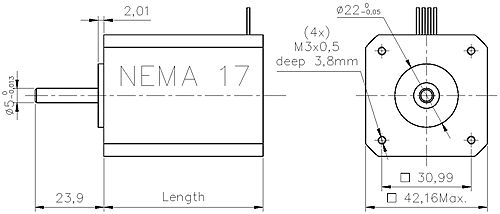

photo dimensions
Length A Model Number Current per phase Holding Torque Resistance per phase Inductance per phase Inertia Weight Number of Leads Request a Quote
mm - A Nm Ohm mH kg.cm2 kg - request quote
34 4118S-02 1,3 0,32 2,8 3,6 0,03294 0,1814 4 Request a Quote
34 4118S-04S 0,67 0,32 9,9 12,5 0,03294 0,1814 4 Request a Quote
34 4118S-04P 1,34 0,32 2,5 3,1 0,03294 0,1814 4 Request a Quote
34 4118S-09 0,9 0,32 5,3 6,7 0,03294 0,1814 4 Request a Quote
40,1 4118M-01 1,7 0,44 1,5 3 0,05124 0,2721 4 Request a Quote
40,1 4118M-06S 0,7 0,44 10,8 21,8 0,05124 0,2721 4 Request a Quote
40,1 4118M-06P 1,4 0,44 2,7 5,5 0,05124 0,2721 4 Request a Quote
48 4118L-01 2 0,59 1,4 2,7 0,06771 0,31745 4 Request a Quote
48 4118L-07S 1,05 0,59 5,2 9,4 0,06771 0,31745 4 Request a Quote
48 4118L-07P 2,1 0,59 1,3 2,3 0,06771 0,31745 4 Request a Quote
59,9 4118C-01 2 0,89 2 3,3 0,10248 0,40815 4 Request a Quote

Torque - Speed Curves for Stepper Motor Nema 17 - Size 4118

curve
Click here to open Torque Speed Curves for Nema 17 Stepper Motor - Size 4118

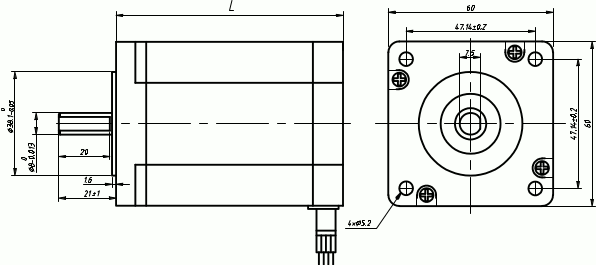

Stepper Motor Size NEMA 23 - 0,9 and 1,8 ° úhel kroku

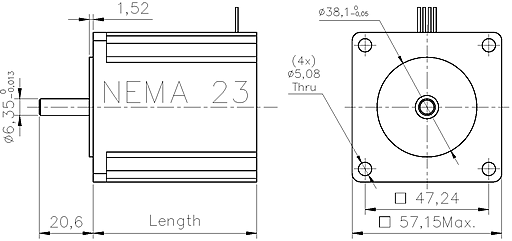

photo dimensions
Length A Model Number Current per phase Holding Torque Resistance per phase Inductance per phase Inertia Weight Number of Leads Request a Quote
mm - A Nm Ohm mH kg.cm2 kg - request quote
44,2 5718X-01S 1,4 0,71 2,8 5,6 0,1281 0,476175 4 Request a Quote
44,2 5718X-01P 2,8 0,71 0,7 1,4 0,1281 0,476175 4 Request a Quote
44,2 5718X-05S 0,7 0,71 10 19,2 0,1281 0,476175 4 Request a Quote
44,2 5718X-05P 1,4 0,71 2,5 4,8 0,1281 0,476175 4 Request a Quote
44,2 5718X-15S 2,1 0,71 1,2 1,6 0,1281 0,476175 4 Request a Quote
44,2 5718X-15P 4,2 0,71 0,3 0,4 0,1281 0,476175 4 Request a Quote
56,4 5718M-02S 2,1 1,22 1,8 5,2 0,2745 0,68025 4 Request a Quote
56,4 5718M-02P 4,2 1,22 0,5 1,4 0,2745 0,68025 4 Request a Quote
56,4 5718M-04S 0,7 1,22 14 42,3 0,2745 0,68025 4 Request a Quote
56,4 5718M-04P 1,4 1,22 3,5 10,6 0,2745 0,68025 4 Request a Quote
56,4 5718M-05S 1,4 1,22 3,6 10 0,2745 0,68025 4 Request a Quote
56,4 5718M-05P 2,8 1,22 0,9 2,5 0,2745 0,68025 4 Request a Quote
78,7 5718L-01S 1,4 2,08 4,5 15,3 0,4758 0,9977 4 Request a Quote
78,7 5718L-01P 2,8 2,08 1,1 3,8 0,4758 0,9977 4 Request a Quote
78,7 5718L-03S 2,1 2,08 2,4 7 0,4758 0,9977 4 Request a Quote
78,7 5718L-03P 4,2 2,08 0,6 1,8 0,4758 0,9977 4 Request a Quote
78,7 5718L-04S 3,27 2,08 1 5,2 0,4758 0,9977 4 Request a Quote
78,7 5718L-04P 6,54 2,08 0,3 1,3 0,4758 0,9977 4 Request a Quote

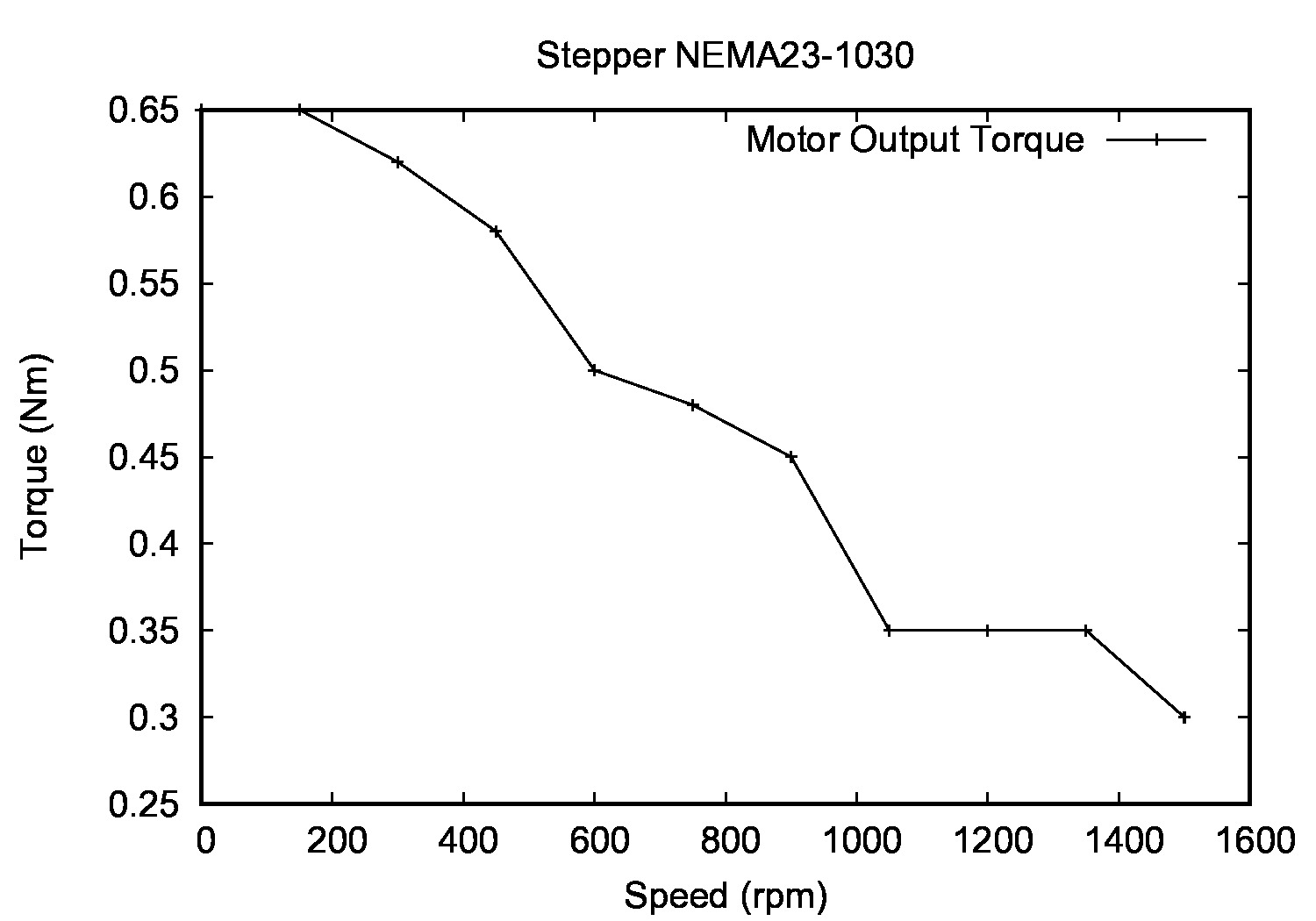

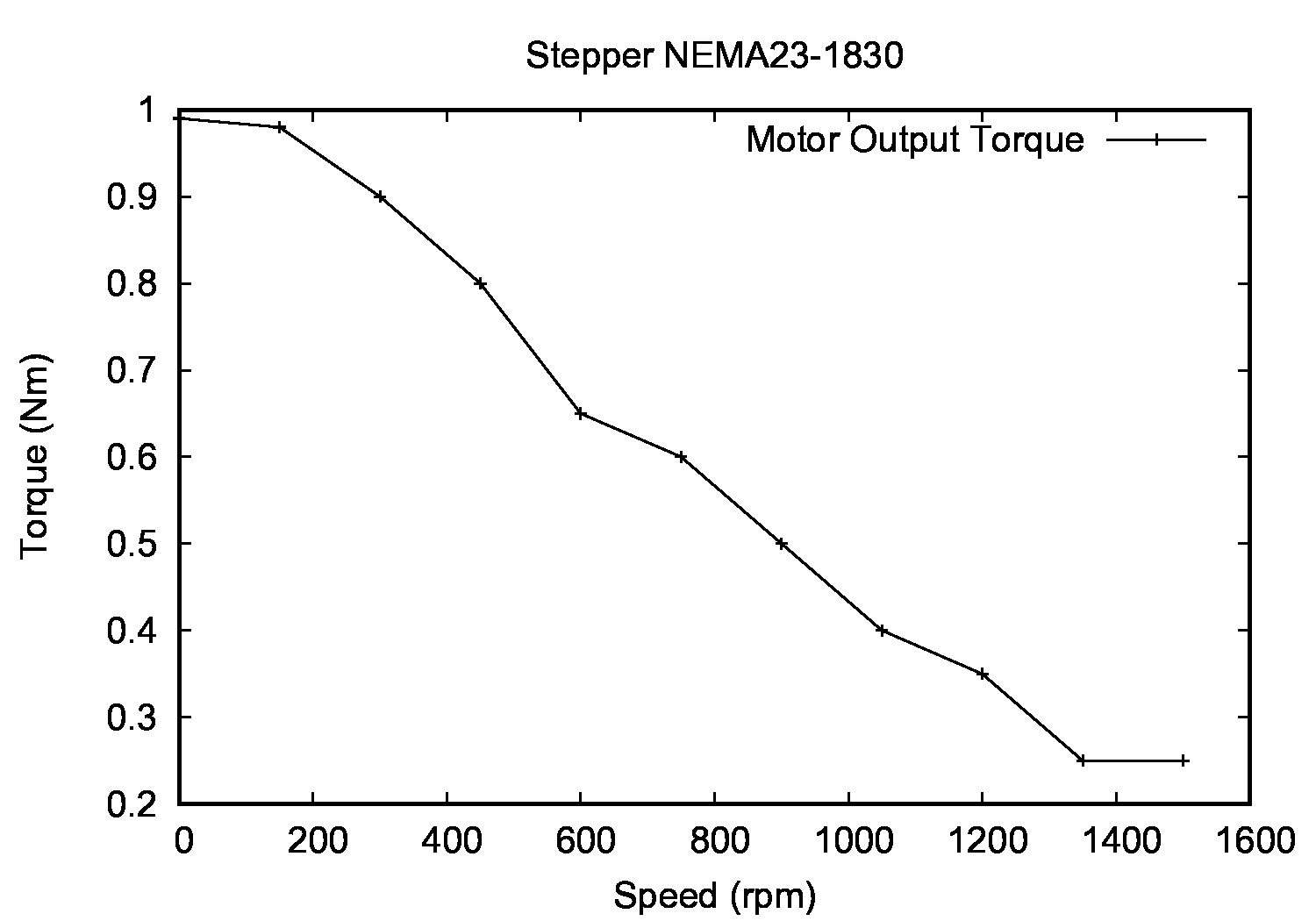

Torque - Speed Curves for Stepper Motor Nema 23 - Size 5718

curve
Click here to open Torque Speed Curves for Nema 23 Stepper Motor - Size 5718

Stepper Motor Size NEMA 34 - 0,9 and 1,8 ° úhel kroku

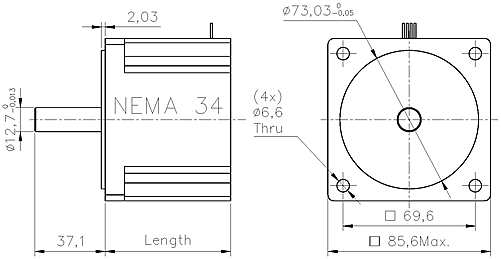

photo dimensions
Length A Model Number Current per phase Holding Torque Resistance per phase Inductance per phase Inertia Weight Number of Leads Request a Quote
mm - A Nm Ohm mH kg.cm2 kg - request quote
67,1 8718S-01S 1,4 3,06 4,7 26,4 1,40178 1,745975 4 Request a Quote
67,1 8718S-01P 2,8 3,06 1,2 6,6 1,40178 1,745975 4 Request a Quote
67,1 8718S-03S 2,1 3,06 2 14 1,40178 1,745975 4 Request a Quote
67,1 8718S-03P 4,2 3,06 0,5 3,5 1,40178 1,745975 4 Request a Quote
67,1 8718S-05S 3,15 3,06 1 6,1 1,40178 1,745975 4 Request a Quote
67,1 8718S-05P 6,3 3,06 0,3 1,5 1,40178 1,745975 4 Request a Quote
97 8718M-04S 1,4 6,08 6,7 64,5 2,7084 2,69379 4 Request a Quote
97 8718M-04P 2,8 6,08 1,7 16,1 2,7084 2,69379 4 Request a Quote
97 8718M-06S 2,1 6,08 2,5 23,6 2,7084 2,69379 4 Request a Quote
97 8718M-06P 4,2 6,08 0,6 5,9 2,7084 2,69379 4 Request a Quote
97 8718M-16S 3,15 6,08 1,2 8,3 2,7084 2,69379 4 Request a Quote
97 8718M-16P 6,3 6,08 0,3 2,1 2,7084 2,69379 4 Request a Quote
127 8718L-02S 1,4 9,1 7,5 78,1 4,0077 3,82754 4 Request a Quote
127 8718L-02P 2,8 9,1 1,9 19,5 4,0077 3,82754 4 Request a Quote
127 8718L-04S 3,15 9,1 1,9 16,6 4,0077 3,82754 4 Request a Quote
127 8718L-04P 6,3 9,1 0,5 4,1 4,0077 3,82754 4 Request a Quote
127 8718L-08S 3,85 9,1 1,2 10,8 4,0077 3,82754 4 Request a Quote
127 8718L-08P 7,7 9,1 0,3 2,7 4,0077 3,82754 4 Request a Quote

Torque - Speed Curves for Stepper Motor Nema 34 - Size 8718

curve
Click here to open Torque Speed Curves for Nema 34 Stepper Motor - Size 8718

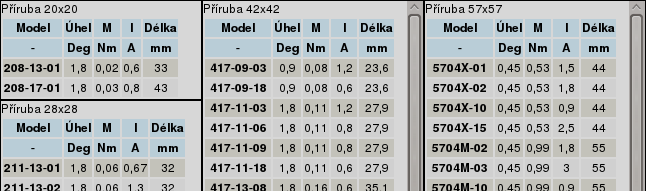

Interaktivní tabulka výběr krokových motorů

krokové motory výběr
Interaktivní tabulka výběr krokových motorů

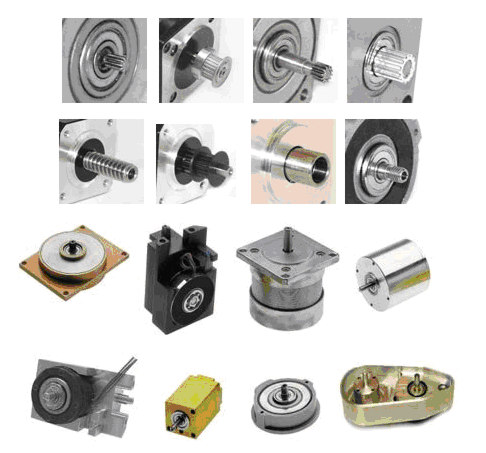

Speciální krokové motory na míru - často pokládané otázky o krokových motorech

speciální krokové motory
Často pokládané dotazy o krokových motorech + krokové motory na míru

Speciální krokové motory :


Krokové motory do vakua

krokové motory do vakua Velikosti přiruby NEMA8 až NEMA34 (příruba 28x28 až 87x87mm)
Momenty : 0.05 Nm až 14 Nm
úroveň vakua: 10^-7 Torr na 125°C
Z motorů jsou odstraněny veškeré nátěry a maziva.
Použito vysokoteplotní vinutí.
Teflonové přívodní kabely.
Možné spojení s převodvokou do vakua.
Možné spojení s lineární osou do vakua.

Krokové motory do vakua -> více informací
Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory s krytím IP65

krokový motor s krytím IP65 Pro velikosti NEMA 8 a 34 (příruba 28x28 až 87x87mm)
Viz hodnoty pro standardní krokové motory
Délka motoru je o 7-15mm delší, dle osové výšky
Chráněné proti prachu, nízko tlakým proudům vody
Lepší ochrana proti poškozujícím prvkům prostředí

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory s krytím IPX7 - ponořitelné

krokový motor s krytím IP67 Pro velikosti NEMA 8 a 34 (příruba 28x28 až 87x87mm)
Viz hodnoty pro standardní krokové motory
Délka motoru je o 12-19mm delší, dle osové výšky
Chráněno proti prachu, Ponořitelné do vody hloubky 15cm až 1m
Lepší ochrana proti poškozujícím prvkům prostředí

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory s dutou hřídelí

krokový motor s dutou hřídelí NEMA 17, vnitřní průměr ⌀11mm

Krokový motor s dutou hřídelí
-> více informací

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory s planetovou převodovkou

Krokové motory s planetovou převodovkou Planetová převodovka s převody 4-515
Mechanická vůle 1.5° volitelně 20arcmin
Momenty od 0.6 do 260Nm

Krokový motor s planetovou převodovkou
-> více informací

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory s planetovou převodovkou do vakua

Krokové motory s planetovou převodovkou do vakua Momenty 10-100Nm, velikosti přiruby 42x42, 57x57 a 87x87mm
Převodky planetové převodovky do vakua : 3, 5, 8, 10, 15, 25, 40, 80, 120 a 200
Krokový motor s planetovou převodovkou verze do vakuové komory
Oba komponenty jak motor tak převodovka ve verzi do vakua
Bez mazivá ložiska, bezvýparové komponenty, vypálení v peci, speciální vzduchotěsné balení
Pro vyšší rychlosti volitelně s BLDC vysokorychlostním motorem

Krokový motor s planetovou převodovkou do vakua
-> více informací

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory s lineární osou vakua

Krokový motor do vakua a lineární osa do vakua Krokový motor do vakua a lineární osa do vakua

Krokový motor integrovaný v lineární ose do vakua
-> více informací

Cenová nabídka Zaslat poptávku Cenová nabídka

Tenké krokové motory - malé zástavbové rozměry

Tenké krokové motory Tenké krokové motory - zástavbové výšky 12,5 mm - 30 mm

Tenké krokové motory
-> více informací

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory se zpětnou vazbou

Krokové motory se zpětnou vazbou Krokový motor + enkodér + řízení

Krokové motory se zpětnou vazbou
-> více informací

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory s CAN BUS sběrnicí - CAN 2.0 Modul

Krokové motory se zpětnou vazbou
Krokové motory s CAN BUS sběrnicí
