Servo Drive Lineární Servo Pohony - Servoaktuátory AC servomotorem


Lineární Servo Aktuátory:

Volitelné možnosti:





Lineární Aktuátory - Základní přehled parametrů :

ModelPřírubaZdvihFmax FNvmaxm
-mmmmkNkNmm/skg
GSM205776 .. 30552,58463 .. 4
GSM308476 .. 4571266354 .. 11
GSM4099152 .. 45734179529 .. 20

GSX205776 .. 30552,58463 .. 4
GSX307976 .. 4571266354 .. 11
GSX4099152 .. 45734179539 .. 20
GSX50127152 .. 356804050824 .. 32
GSX60178152 .. 25411055101831 .. 46


Montážní varianty :

Servoaktuátory je možné objednat v 6 základních variantách. Standardní verzí je EXTENDED TIE RODS (proudloužené stahovací tyče). Představuje nejvýhodnější montážní variantu pro většinu aplikací.



Lineární Servo Aktuátory řady GSM20 - Výkonové parametry

ModelRozměr přírubyZdvihStoupání šroubuJmen. Síla 1/2 svazkyMax rychlostMn Motoru 1/2 svazkyMax statické zatíženíSetrvačnost mechanismuKoeficient dyn. zatíženíHmotnost
mmmmmmNmm/secNmNkgm2Nkg
GSM20-030157762,541632 / 2571211,670,82 / 1,3033360,00011469702,9
GSM20-030257765,08814 / 1286423,330,82 / 1,3033360,00011454222,9
GSM20-0304577610,16409 / 645846,670,82 / 1,3033360,00011432832,9
GSM20-0601571522,541632 / 2571211,670,82 / 1,3033360,00012969703,2
GSM20-0602571525,08814 / 1286423,330,82 / 1,3033360,00012954223,2
GSM20-06045715210,16409 / 645846,670,82 / 1,3033360,00012932833,2
GSM20-1001572542,541632 / 2571211,670,82 / 1,3033360,0001569703,4
GSM20-1002572545,08814 / 1286423,330,82 / 1,3033360,0001554223,4
GSM20-10045725410,16409 / 645846,670,82 / 1,3033360,0001532833,4
GSM20-1201573042,541632 / 2571211,670,82 / 1,3033360,00016269703,6
GSM20-1202573045,08814 / 1286423,330,82 / 1,3033360,00016254223,6
GSM20-12045730410,16409 / 645846,670,82 / 1,3033360,00016232833,6

Lineární Servo Aktuátory řady GSM20 - základní rozměry

"EXTENDED TIE RODS" (montáž na proudloužené stahovací tyče). Všechny montažní varianty zde.

Lineární Servo Aktuátory řady GSM30 - Výkonové parametry

ModelRozměr přírubyZdvihStoupání šroubuJmen. Síla 1/2 svazkyMax rychlostMn Motoru 1/2 svazkyMax statické zatíženíSetrvačnost mechanismuKoeficient dyn. zatíženíHmotnost
mmmmmmNmm/secNmNkgm2Nkg
GSM30-030184762,543688 / 59921271,86 / 3,0372060,00036147244,3
GSM30-030284765,081846 / 29982541,86 / 3,0372060,00036158804,3
GSM30-0305847612,7738 / 11976351,86 / 3,0372060,00036134164,3
GSM30-0601841502,543688 / 59921271,86 / 3,0372060,000408147245,2
GSM30-0602841505,081846 / 29982541,86 / 3,0372060,000408158805,2
GSM30-06058415012,7738 / 11976351,86 / 3,0372060,000408134165,2
GSM30-1001842542,543688 / 59921271,86 / 3,0372060,00047147248,6
GSM30-1002842545,081846 / 29982541,86 / 3,0372060,00047158808,6
GSM30-10058425412,7738 / 11976351,86 / 3,0372060,00047134168,6
GSM30-1201843052,543688 / 59921271,86 / 3,0372060,0005011472410
GSM30-1202843055,081846 / 29982541,86 / 3,0372060,0005011588010
GSM30-12058430512,7738 / 11976351,86 / 3,0372060,0005011341610
GSM30-1801844572,543688 / 59921271,86 / 3,0372060,0006021472411,3
GSM30-1802844575,081846 / 29982541,86 / 3,0372060,0006021588011,3
GSM30-18058445712,7738 / 11976351,86 / 3,0372060,0006021341611,3

Lineární Servo Aktuátory řady GSM30 - základní rozměry

"EXTENDED TIE RODS" (montáž na proudloužené stahovací tyce). Všechny montažní varianty zde.

Lineární Servo Aktuátory řady GSM40 - Výkonové parametry

ModelRozměr přírubyZdvihStoupání šroubuJmen. Síla 1/2 svazkyMax rychlostMn Motoru 1/2 svazkyMax statické zatíženíSetrvačnost mechanismuKoeficient dyn. zatíženíHmotnost
mmmmmmNmm/secNmNkgm2Nkg
GSM40-0601991522,5410645 / 176421275,38 / 8,91176420,001717210679,1
GSM40-0602991525,085320 / 88212545,38 / 8,91176420,001717217519,1
GSM40-06059915212,72131 / 35276355,38 / 8,91176420,001717187639,1
GSM40-06089915219,051419 / 23539535,38 / 8,91176420,001717148049,1
GSM40-1001992542,5410645 / 176421275,38 / 8,91176420,0019772106712,7
GSM40-1002992545,085320 / 88212545,38 / 8,91176420,0019772175112,7
GSM40-10059925412,72131 / 35276355,38 / 8,91176420,0019771876312,7
GSM40-10089925419,051419 / 23539535,38 / 8,91176420,0019771480412,7
GSM40-1201993052,5410645 / 176421275,38 / 8,91176420,0021022106714,5
GSM40-120203055,085320 / 88212545,38 / 8,91176420,0021022175114,5
GSM40-12059930512,72131 / 35276355,38 / 8,91176420,0021021876314,5
GSM40-12089930519,051419 / 23539535,38 / 8,91176420,0021021480414,5
GSM40-1801994572,5410645 / 176421275,38 / 8,91176420,0024862106720
GSM40-1802994575,085320 / 88212545,38 / 8,91176420,0024862175120
GSM40-18059945712,72131 / 35276355,38 / 8,91176420,0024861876320

Lineární Servo Aktuátory řady GSM40 - základní rozměry

"EXTENDED TIE RODS" (montáž na proudloužené stahovací tyce). Všechny montažní varianty zde.

Lineární Servo Aktuátory řady GSX20 - Výkonové parametry

ModelRozměr přírubyZdvihStoupání šroubuJmen. Síla 1/2/3 svazkyMax rychlostMn Motoru 1/2/3 svazkyMax statické zatíženíSetrvačnost mechanismuKoeficient dyn. zatíženíHmotnost
mmmmmmNmm/secNmNkgm2Nkg
GSX20-030157762,541632 / 2571 / NA2120,82 / 1,30 / NA55600,00011492302,9
GSX20-030257765,08814 / 1286 / NA4230,82 / 1,30 / NA55600,00011468502,9
GSX20-0304577610,16409 / 645 / NA8470,82 / 1,30 / NA55600,00011454712,9
GSX20-0601571522,541632 / 2571 / NA2120,82 / 1,30 / NA55600,00012992303,6
GSX20-0602571525,08814 / 1286 / 17134230,82 / 1,30 / 1,7355600,00012968503,6
GSX20-06045715210,16409 / 645 / 8548470,82 / 1,30 / 1,7355600,00012954713,6
GSX20-1001572502,541632 / 2571 / NA2120,82 / 1,30 / NA55600,0001592304,3
GSX20-1002572505,08814 / 1286 / 17134230,82 / 1,30 / 1,7355600,0001568504,3
GSX20-10045725010,16409 / 645 / 8548470,82 / 1,30 / 1,7355600,0001554714,3
GSX20-1201573042,541632 / 2571 / NA2120,82 / 1,30 / NA55600,00016292304,9
GSX20-1202573045,08814 / 1286 / 17134230,82 / 1,30 / 1,7355600,00016268504,9
GSX20-12045730410,16409 / 645 / 8548470,82 / 1,30 / 1,7355600,00016254714,9

Lineární Servo Aktuátory řady GSX20 - základní rozměry

"EXTENDED TIE RODS" (montáž na proudloužené stahovací tyce). Všechny montažní varianty zde.

Lineární Servo Aktuátory řady GSX30 - Výkonové parametry

ModelRozměr přírubyZdvihStoupání šroubuJmen. Síla 1/2/3 svazkyMax rychlostMn Motoru 1/2/3 svazkyMax statické zatíženíSetrvačnost mechanismuKoeficient dyn. zatíženíHmotnost
mmmmmmNmm/secNmNkgm2Nkg
GSX30-030179762,543688 / 5992 / NA1271,86 / 3,03 / NA120100,0003624536)4,3
GSX30-030279765,081846 / 2998 / NA2541,86 / 3,03 / NA120100,00036257984,3
GSX30-0305797612,7738 / 1197 / NA6351,86 / 3,03 / NA120100,00036217954,3
GSX30-0601791502,543688 / 5992 / NA1271,86 / 3,03 / NA120100,00040824536)5,2
GSX30-0602791505,081846 / 2998 / 40262541,86 / 3,03 / 4,07120100,000408257985,2
GSX30-06057915012,7738 / 1197 / 16106351,86 / 3,03 / 4,07120100,000408217955,2
GSX30-1001792542,543688 / 5992 / NA1271,86 / 3,03 / NA120100,0004724536)8,6
GSX30-1002792545,081846 / 2998 / 40262541,86 / 3,03 / 4,07120100,00047257988,6
GSX30-10057925412,7738 / 1197 / 16106351,86 / 3,03 / 4,07120100,00047217958,6
GSX30-1201793052,543688 / 5992 / NA1271,86 / 3,03 / NA120100,000501245369,3
GSX30-1202793055,081846 / 2998 / 40262541,86 / 3,03 / 4,07120100,000501257989,3
GSX30-12057930512,7738 / 1197 / 16106351,86 / 3,03 / 4,07120100,000501217959,3
GSX30-1402793565,081846 / 2998 / 40262541,86 / 3,03 / 4,07120100,000534257989,3
GSX30-14057935612,7738 / 1197 / 16106351,86 / 3,03 / 4,07120100,000534217959,3
GSX30-1802794575,081846 / 2998 / 40262541,86 / 3,03 / 4,07120100,0006022579811,3
GSX30-18057945712,7738 / 1197 / 16106351,86 / 3,03 / 4,07120100,0006022179511,3

Lineární Servo Aktuátory řady GSX30 - základní rozměry

"EXTENDED TIE RODS" (montáž na proudloužené stahovací tyce). Všechny montažní varianty zde.

Lineární Servo Aktuátory řady GSX40 - Výkonové parametry

ModelRozměr přírubyZdvihStoupání šroubuJmen. Síla 1/2/3 svazkyMax rychlostMn Motoru 1/2/3 svazkyMax statické zatíženíSetrvačnost mechanismuKoeficient dyn. zatíženíHmotnost
mmmmmmNmm/secNmNkgm2Nkg
GSX40-0601991522,5410645 / 17642 / NA1275,38 / 8,91 / NA240200,001717351419,1
GSX40-0602991525,085320 / 8821 / NA2545,38 / 8,91 / NA240200,001717369209,1
GSX40-06059915212,72131 / 3527 / NA6355,38 / 8,91 / NA240200,001717312719,1
GSX40-06089915219,051419 / 2353 / 31949535,38 / 8,91 / 12,1240200,001717281799,1
GSX40-0801992032,5410645 / 17642 / NA1275,38 / 8,91 / NA240200,0018423514110,9
GSX40-0802992035,085320 / 8821 / 119752545,38 / 8,91 / 12,1240200,0018423692010,9
GSX40-08059920312,72131 / 3527 / 47916355,38 / 8,91 / 12,1240200,0018423127110,9
GSX40-08089920319,051419 / 2353 / 31949535,38 / 8,91 / 12,1240200,0018422817910,9
GSX40-1001992542,5410645 / 17642 / NA1275,38 / 8,91 / NA240200,0019723514112,7
GSX40-1002992545,085320 / 8821 / 119752545,38 / 8,91 / 12,1240200,0019723692012,7
GSX40-10059925412,72131 / 3527 / 47916355,38 / 8,91 / 12,1240200,0019723127112,7
GSX40-10089925419,051419 / 2353 / 31949535,38 / 8,91 / 12,1240200,0019722817912,7
GSX40-1201993052,5410645 / 17642 / NA1275,38 / 8,91 / NA240200,0021023514114,5
GSX40-1202993055,085320 / 8821 / 119752545,38 / 8,91 / 12,1240200,0021023692014,5
GSX40-12059930512,72131 / 3527 / 47916355,38 / 8,91 / 12,1240200,0021023127114,5
GSX40-12089930519,051419 / 2353 / 31949535,38 / 8,91 / 12,1240200,0021022817914,5
GSX40-1802994575,085320 / 8821 / 119752545,38 / 8,91 / 12,1240200,0024863692020
GSX40-18059945712,72131 / 3527 / 47916355,38 / 8,91 / 12,1240200,0024863127120

Lineární Servo Aktuátory řady GSX40 - základní rozměry

"EXTENDED TIE RODS" (montáž na proudloužené stahovací tyce). Všechny montažní varianty zde.

Lineární Servo Aktuátory řady GSX50 - Výkonové parametry

ModelRozměr přírubyZdvihStoupání šroubuJmen. Síla 1/2/3 svazkyMax rychlostMn Motoru 1/2/3 svazkyMax statické zatíženíSetrvačnost mechanismuKoeficient dyn. zatíženíHmotnost
mmmmmmNmm/secNmNkgm2Nkg
GSX50-06011271522,5422806 / 38006 / NA10211,5 / 19,2 / NA587170,0036626980624
GSX50-06021271525,0811405 / 19003 / NA20311,5 / 19,2 / NA587170,0036625870324
GSX50-060512715212,74564 / 7620 / NA50811,5 / 19,2 / NA587170,0036625184824
GSX50-061012715225,42282 / 3803 / NA10211,5 / 19,2 / NA587170,0036622830424
GSX50-10011272542,5422806 / 38006 / NA10211,5 / 19,2 / NA587170,0042096980628
GSX50-10021272545,0811405 / 19003 / NA20311,5 / 19,2 / NA587170,0042095870328
GSX50-100512725412,74564 / 7620 / 1005750811,5 / 19,2 / NA587170,0042095184828
GSX50-101012725425,42282 / 3803 / 5031101611,5 / 19,2 / NA587170,0042092830428
GSX50-14021273565,0811405 / 19003 / 2515520311,5 / 19,2 / NA587170,0047545870332
GSX50-140512735612,74564 / 7620 / 1005750811,5 / 19,2 / NA587170,0047545184832

Lineární Servo Aktuátory řady GSX50 - základní rozměry

"EXTENDED TIE RODS" (montáž na proudloužené stahovací tyce). Všechny montažní varianty zde.

Lineární Servo Aktuátory řady GSX60 - Výkonové parametry

ModelRozměr přírubyZdvihStoupání šroubuJmen. Síla 1/2/3 svazkyMax rychlostMn Motoru 1/2/3 svazkyMax statické zatíženíSetrvačnost mechanismuKoeficient dyn. zatíženíHmotnost
mmmmmmNmm/secNmNkgm2Nkg
GSX60-06031781526,3522677 / NA / NA25427 / NA / NA1112000,01961411254031
GSX60-060517815212,711339 / NA / NA50827 / NA / NA1112000,01961410142031
GSX60-061017815225,45671 / NA / NA101827 / NA / NA1112000,0196149430231
GSX60-10031782546,3522677 / 38504 / 5510925427 / 46 / 661112000,02195311254046
GSX60-100517825412,711339 / 19252 / 2755750827 / 46 / 661112000,02195310142046
GSX60-101017825425,45671 / 9626 / 13776101827 / 46 / 661112000,0219539430246

Lineární Servo Aktuátory řady GSX60 - základní rozměry

"EXTENDED TIE RODS" (montáž na proudloužené stahovací tyce). Všechny montažní varianty zde.

Lineární Servo Aktuátory řady FT35 - Výkonové parametry

ModelRozměr přírubyZdvihStoupání šroubuMax rychlostKoeficient dyn. zatíženíMn Motoru při FnMax statické zatíženíMax. Síla*Max rychlostHmotnost
mmmmmmmm/secNNmNNrpmkg
FT35-060589152537347,5170,0002117,8450014
FT35-0610891521075038,5340,0002117,8450014
FT35-06208915220150031,5680,0002117,8450014
FT35-120589304537347,5170,0003117,8450016
FT35-1210893041075038,5340,0003117,8450016
FT35-12208930420150031,5680,0003117,8450016
FT35-180589457537347,5170,000417,8450018
FT35-1810894571075038,5340,000417,8450018
FT35-18208945720150031,5680,000417,8450018
FT35-240589610537347,5170,000517,8450021
FT35-2410896101075038,5340,000517,8450021
FT35-24208961020150031,5680,000517,8450021
FT35-360589914522647,5170,0006917,8270025
FT35-3610899141045238,5340,0006917,8270025
FT35-3620899142090331,5680,0006917,8270025
FT35-4805891219514547,5170,0008817,8170030
FT35-48108912191029038,53490,0008817,8170030
FT35-48208912192056831,5680,0008817,8170030

Lineární Servo Aktuátory řady FT35 - základní rozměry

"EXTENDED TIE RODS" (montáž na proudloužené stahovací tyce). Všechny montažní varianty zde.

Lineární Servo Aktuátory řady FT60 - Výkonové parametry

ModelRozměr přírubyZdvihStoupání šroubuMax rychlostKoeficient dyn. zatíženíMn Motoru při FnMax statické zatíženíMax. Síla*Max rychlostHmotnost
mmmmmmmm/secNNmNNrpmkg
FT60-120615230562012311040,005190,8200045
FT60-1212152305124011991940,005190,8200045
FT60-12301523053010001864970,005190,8200045
FT60-240615261062012311040,008390,8200059
FT60-2412152610124011991940,008390,8200059
FT60-24301526103010001864970,008390,8200059
FT60-360615291462012311040,01190,8200072
FT60-3612152914124011991940,01190,8200072
FT60-36301529143010001864970,01190,8200072
FT60-4806152121962012311040,01490,8200086
FT60-48121521219124011991940,01490,8200086
FT60-483015212193010001864970,01490,8200086

Lineární Servo Aktuátory řady FT60 - základní rozměry

"EXTENDED TIE RODS" (montáž na proudloužené stahovací tyce). Všechny montažní varianty zde.

Lineární Servo Aktuátory řady FT80 - Výkonové parametry

ModelRozměr přírubyZdvihStoupání šroubuMax rychlostKoeficient dyn. zatíženíMn Motoru při FnMax statické zatíženíMax. Síla*Max rychlostHmotnost
mmmmmmmm/secNNmNNrpmkg
FT80-120620330561753582200,0184178175086
FT80-1212203305123513124010,0184178175086
FT80-1230203305308752889990,0184178175086
FT80-240620361061753582200,0281781750120
FT80-2412203610123513124010,0281781750120
FT80-2430203610308752889990,0281781750120
FT80-360620391461753582200,0371781750153
FT80-3612203914123513124010,0371781750153
FT80-3630203914308752889990,0371781750153
FT80-4806203121961753582200,0471781750187
FT80-48122031219123513124010,0471781750187
FT80-48302031219308752589990,0471781750187

Lineární Servo Aktuátory řady FT80 - základní rozměry

"EXTENDED TIE RODS" (montáž na proudloužené stahovací tyce). Všechny montažní varianty zde.

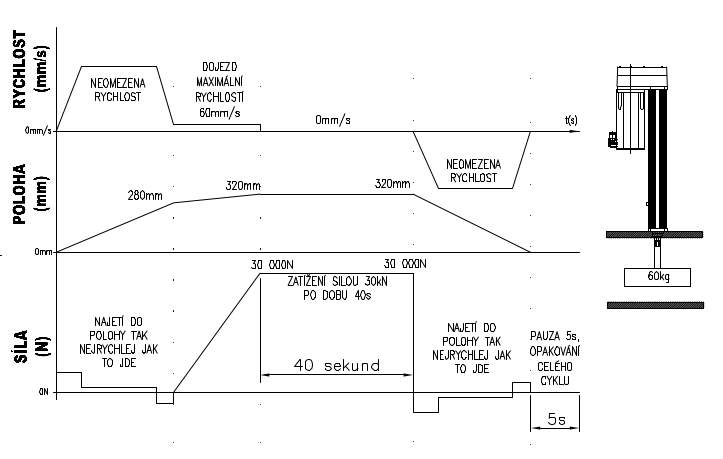

Pracovní cyklus lineárního pohonu

pro přesný výpočet životnosti lineárního pohonu je nutné znát pracovní cyklus daného pohonu. Na výpočet životnosti stačí průběh síly v čase. Na plnou kontrolu dimenzovaní pohonu pro danou aplikaci je nutné znát průběh i ostatních veličin (rychlost/dráha) Alespoň částečně schématicky viz následující příklad:

Síla Rychlost Poloha - plný popis pracovního cyklu lineárního pohonu

Kompaktibilita Servoměniče - Nastavení pro danný Servoměnič

ARS SERVODRIVE
ARS SERVODRIVE

backVíce informací o technologii použité v Servo Aktuátorechback

backInteraktivní katalog lineárních servo aktuátorůback

interactive catalog
