Sběrací kroužky - Rotační vazba - Přenos signálů a napájení přes rotační vazbu



slip rings

Sběrací kroužky - Hlavní parametry:

Sběrací kroužky - Popis

Sběrací kroužky mohou být použity na každém elektromechanickém zařízení, které požaduje neomezené volné otáčení a současný přenos napájení nebo data ze stacionární do rotační části..

Sběracím kroužkům se často také říká kroužkové sběrače, otočné elektrické spojení, kolektor, otočný prstenec, točivé spojení.

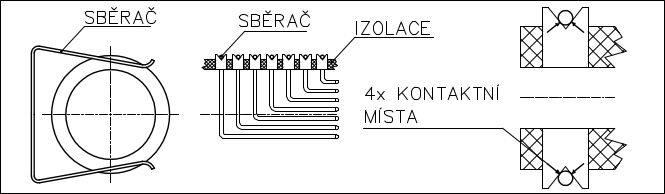

slip ring principle

Řada SRH je postavená na speciální technologii, která umožňuje vytvořit více kontaktních bodů mezi kartáčem a prstencem při zachování nízkého třecího momentu, minimální hlučnosti a nízkým opotřebením. Technologie nevyžaduje žádné mazání.

Díky malému poloměru sběracího prstence umožňuje řada KS nižší rychlost kroužku vzhledem ke sběracímu prstenci a také lepší vyvážení při dynamických dějích což způsobuje velmi male opotřebení. Navíc použití ušlechtilých materiálů ( slitina zlata ) zajišťuje dlouhou životnost, sníženou hlučnost, snížené rušení a malý třecí moment.

Díky výše zmíněným vlastnostem je řada KS obzvláště vhodná pro přenos kritických signálů, jako například vysokofrekvenčních signálů pro video nebo datové sběrnice. Dále pro přenos měřících signálů o malém napětí a malém proudu od měřících sond do 6A.

S cílem dodávat flexibilní a cenové výhodné řešení vysoké kvality, jsou sběrací kroužky nabízeny v konfiguracích z 6 až 56 obvody. Jejich kompaktní velikost dovoluje instalaci do malých systémů, které požadují jejich vlastnosti. Řada SRC může lehce splnit většinu standardních požadavků, ale může být také upravena podle přání zákazníka (konektory, délka kabelu, speciální kabely, počet obvodu, atd.)

Optické sběrné kroužky - vysokorychlostní data a video

Pro přenos vysokofrekvenčních signálů nebo velmi rychlé datové přenosy se používají sběrací kroužky kombinující elektrické a optické spojení (FORJ – Fibre Optics Rotary Junction).
Pro bližší informace nás prosím kontaktujte
Pro inspekční roboty, kde tření težkého dlouhého elektrického kabelu zpomaluje robota se s úspěchem používá přenos přes optický kabel. Jedno optické vlákno s úspěchem nahradí několik elektrických vodičů.
Pro bližší informace nás prosím kontaktujte

ATEX EX Sběrací kroužky pro nevýbušné provedení

ATEX EX Sběrací kroužky pro nevýbušné provedení :
Pro bližší informace nás prosím kontaktujte

Sběrné kroužky řady KS - Výkonové parametry - Napájecí a signální kroužky

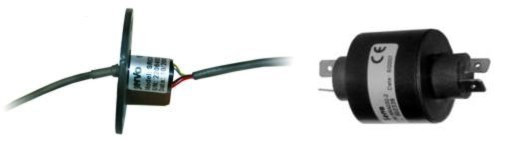

Sběrací kroužky s plnou hřídelí

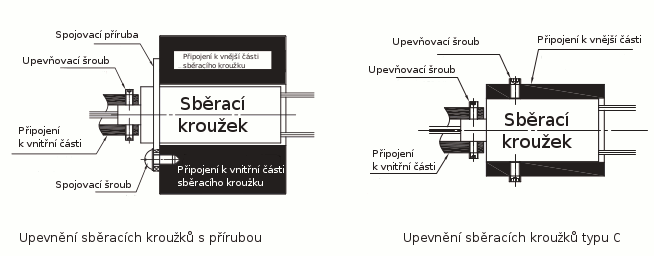

Montáž sběracích kroužků s plnou hřídelí:

sběrací kroužky

Sběrací kroužky s plnou hřídelí - přenosová kapacita

ModelN1 x Počet kroužkůAmpérů na kroužek [A]N2 x Počet kroužkůAmperů na kroužek [A]Celkový počet spojeníCelkově Ampér [A]Vnější průměr [mm]Vnitřní průměr [mm]Délka [mm]Skladem v ČRPoptávkaDatový list
KS12-3x2A323612014ano
KS12-6x2A6261212014ano
KS12-12x2A122122412019,5ano
KS12-18x2A182183612023ano
KS22-6x2A6261222019ano
KS22-12x2A122122422028ano
KS22-2x6A-2x2A222641622028
KS22-18x2A182183622034ano
KS22-3x8A3832422034
KS22-24x2A242244822042ano
KS22-4x6A-6x2A6246103622042
KS22-36x2A362367222057
KS25-30x2A302306025052
KS25-4x6A-18x2A18246226025052
KS25-3x8A-15x2A15238185425052
KS25-36x2A362367225060
KS25-4x6A-24x2A24246287225060
KS25-4x8A-16x2A16248206425060
KS25-46x2A462469225073
KS25-56x2A5625611225086
KS25-4x6A-44x2A442464811225086
KS25-4x8A-36x2A362484010425086
KS32-2x14A21422832028ano
KS32-3x14A31434232028ano
KS32-2x14A-2x2A2221443232028ano
KS40-8x14A814811240072
KS45-6x20A620612045064,5
KS45-6x20A-2x5A25620813045064,5
KS22W-3x4A3431222021
KS22W-3x8A3832422029
KS22W-3x10A31033022035
KS22W-3x20A32036022043

Sběrací kroužky s dutou hřídelí

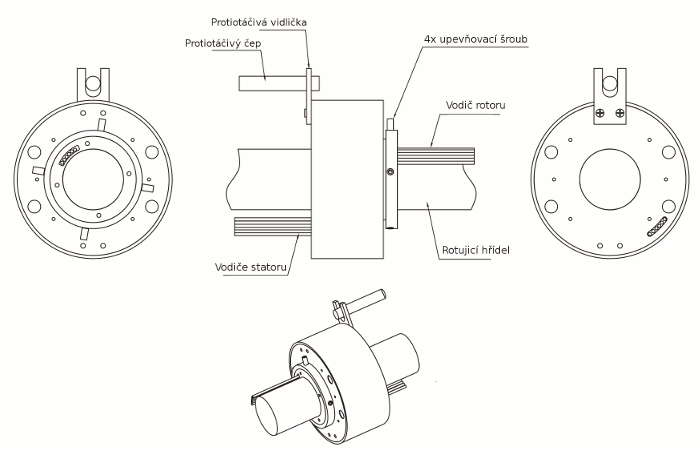

Montáž sběracích kroužků s dutou hřídelí:

sběrací kroužky

Sběrací kroužky s dutou hřídelí - přenosová kapacita

ModelN1 x Počet kroužkůAmpérů na kroužek [A]N2 x Počet kroužkůAmperů na kroužek [A]Celkový počet spojeníCelkově Ampér [A]Vnější průměr [mm]Vnitřní průměr [mm]Délka [mm]Skladem v ČRPoptávkaDatový list
KS54-D12-6x5A65630541234ano
KS54-D12-12x5A1251260541248ano
KS54-D12-18x5A1851890541262ano
KS54-D12-24x5A24524120541276ano
KS78-D25-6x15A6152690782547
KS78-D25-12x2A151221224782547
KS78-D25-12x15A1215212180782571
KS78-D25-12x2A-6x15A61512218114782571
KS78-D25-24x2A152422448782571
KS78-D25-18x15A1815218270782595
KS78-D25-12x2A-12x15A121512224204782595
KS78-D25-24x2A-6x15A61524230138782595
KS78-D25-36x2A153623672782595
KS78-D25-24x15A24152243607825119
KS78-D25-12x2A-18x15A1815122302947825119
KS78-D25-24x2A-12x15A1215242362287825119
KS78-D25-36x2A-6x15A615362421627825119
KS78-D25-48x2A1548248967825119
KS99-D38-6x15A6152690993845
KS99-D38-12x2A151221224993845
KS99-D38-12x15A1215212180993869
KS99-D38-12x2A-6x15A61512218114993869
KS99-D38-24x2A152422448993869
KS99-D38-18x15A1815218270993893
KS99-D38-12x2A-12x15A121512224204993893
KS99-D38-24x2A-6x15A61524230138993893
KS99-D38-36x2A153623672993893
KS99-D38-24x15A24152243609938117
KS99-D38-12x2A-18x15A1815122302949938117
KS99-D38-24x2A-12x15A1215242362289938117
KS99-D38-36x2A-6x15A615362421629938117
KS99-D38-48x2A1548248969938117
KS120-D50-6x15A61556901205061
KS120-D50-12x5A1512512601205061
KS120-D50-12x15A12155121801205091
KS120-D50-12x5A-6x15A615125181501205091
KS120-D50-24x5A15245241201205091
KS120-D50-18x15A181551827012050121
KS120-D50-12x5A-12x15A12151252424012050121
KS120-D50-24x5A-6x15A6152453021012050121
KS120-D50-36x5A153653618012050121
KS120-D50-24x15A241552436012050151
KS120-D50-12x5A-18x15A18151253033012050151
KS120-D50-24x5A-12x15A12152453630012050151
KS120-D50-36x5A-6x15A6153654227012050151
KS120-D50-48x5A154854824012050151
KS120-D50-30x15A301553045012050181
KS120-D50-12x5A-24x15A24151253642012050181
KS120-D50-24x5A-18x15A18152454239012050181
KS120-D50-36x5A-12x15A12153654836012050181
KS120-D50-48x5A-6x15A6154855433012050181
KS120-D50-60x5A156056030012050181
KS120-D50-36x15A361553654012050211
KS120-D50-12x5A-30x15A30151254251012050211
KS120-D50-24x5A-24x15A24152454848012050211
KS120-D50-36x5A-18x15A18153655445012050211
KS120-D50-48x5A-12x15A12154856042012050211
KS120-D50-60x5A-6x15A6156056639012050211
KS120-D50-72x5A157257236012050211
KS120-D50-72x5A157257236012050211
KS135-D60-96x10A96109696013560na požádání -
KS155-D70-96x10A96109696015570na požádání -
KS180-D80-96x10A96109696018080na požádání -
KS195-D90-96x10A96109696019590na požádání -
KS203-D100-96x10A961096960203100na požádání -
KS1000-D206-96x10A9610969601000230na požádání -

Speciální sběrací kroužky :

sběrací kroužkysběrací kroužkysběrací kroužkysběrací kroužkysběrací kroužkysběrací kroužkysběrací kroužkysběrací kroužkysběrací kroužkysběrací kroužkysběrací kroužkysběrací kroužkysběrací kroužky

Kroužkové sběrače - Možnosti

kroužkové sběrače elektrické až 60 kroužků a 500 Ampér
kroužkové sběrače krytí IP65
kroužkové sběrače elektrické s dutou hřídelí až 96 kroužků až 1000 Ampér
kroužkové sběrače pro vysokorychlostní data, kroužkové sběrač pro ethernet
kroužkové sběrače otočné optické vlákno 3Gbps

kroužkové sběrače nevýbušné provedení ATEX
kroužkové sběrače speciální
kroužkové sběrače - otevřené provedení
kroužkové sběrače - ploché provedení
kroužkové sběrače kombinace elektrické a kapalinové / pneumatické

Speciální provedení kroužkových sběračů
