Kompaktní tubusové stejnosměrné lineární aktuátory DCA TBL:

- kompaktní tubusové provedení obsahuje vestavěný motor v tubusu.

Kompaktní lineární aktuátory tubusové
modelDCA-120-TBLDCA-500-TBLDCA-1500-TBLDCA-5000-TBL
síla (N)120N500N1500N5000N
zdvih (mm)20 - 200 mm20 - 500 mm20 - 600 mm20 - 1000 mm
napětí12/24VDC12/24VDC12/24VDC12/24VDC
rychlost (mm/s)6,5 - 16 mm/s7,0 - 10 mm/s5,0 - 20 mm/s2,4 - 16,5 mm/s
IP krytíIP64IP65IP65IP66
koncové spínačevestavěnévestavěnévestavěnévestavěné
zpětná vazba- Hall sensorHall sensorHall sensor
výhodyvestavěná planetová převodovkasamosvorné<56 dB<55 dB

Stejnosměrné lineární kompaktní aktuátory DCA TBL:

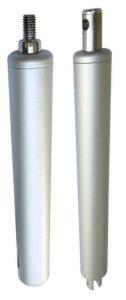

Tubusové kompaktní aktuátory DCA-120 TBL

kompaktní zdvihový aktuátor se stejnosměrným motorem
DC AktuátorDCA-120 TBL
Max. zátěž120N
Samosvornostsamosvorné
Koncové spínačebez koncových spínačů
KrytíIP54
Životnost>15 000 cyklů
Okolní teplota -25℃ až +65℃
Napětí motoru12 nebo 24 VDC
Proud (A)0,1 až 0,3A
Nadproudová ochrananadproudová ochrana
Rychlost (mm/s)6,5 - 16,5 mm/s
Zdvih (mm)30 - 200mm
Minimální montážní délka 155mm±2
Průměr tubusu aktuátoru20mm
Hlučnost-
Volitelné:-

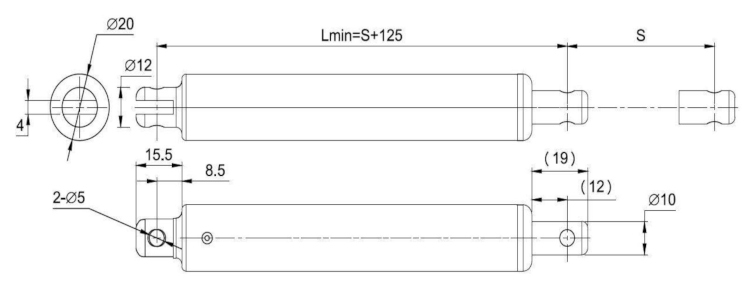

Rozměry aktuátoru DCA-120 TBL

rozměry kompaktního zdvihové aktuátoru se stejnosměrným motorem

Výkonostní parametry aktuátoru DCA-120 TBL

kód stoupánímax. zátěžrychlost (mm/s) ±10%Proud (A) 12VProud (A) 12VProud (A) 24VProud (A) 24V
šroubu (-)(N)bez zátěžeplná zátěžbez zátěžeplná zátěžbez zátěžeplná zátěž
A3016,5140,150,40,080,2
B1208,57,10,10,40,050,25

Zaslat poptávku na tubusový kompaktní aktuátor DCA-120 TBL

Cenová nabídka Zaslat poptávku Cenová nabídka


Tubusové kompaktní aktuátory DCA-500 TBL

kompaktní zdvihový aktuátor se stejnosměrným motorem
DC AktuátorDCA-500 TBL
Max. zátěž500N
Samosvornostsamosvorné
Koncové spínačevestavěné
KrytíIP65
Okolní teplota -25℃ až +65℃
Napětí motoru12 nebo 24 VDC
Proud 0,28 až 0,80 A
Nadproudová ochrananadproudová ochrana
Rychlost (mm/s)7 - 10 mm/s
Zdvih (mm)30 - 500mm
Minimální montážní délka 205mm±2
Průměr tubusu aktuátoru25mm
Hlučnost<55dB
Volitelné:Hall Sensor

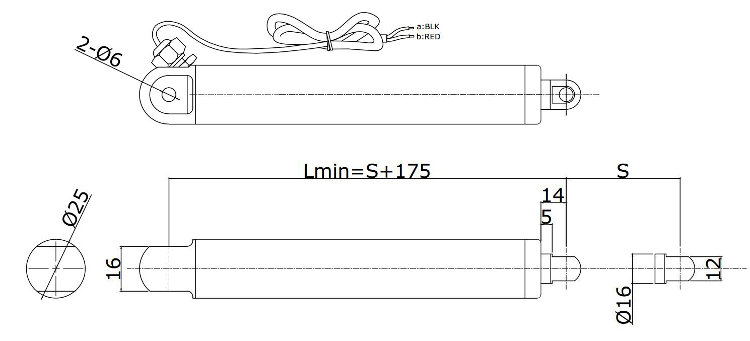

Rozměry aktuátoru DCA-500 TBL

rozměry kompaktního zdvihové aktuátoru se stejnosměrným motorem
ZDVIHS (mm)30-200201-300301-500
DÉLKAL (mm)S+175S+195S+205

Výkonostní parametry aktuátoru DCA-500 TBL

kód stoupánímax. zátěžrychlost(mm/s) ±10%Proud (A) 12VProud (A) 12VProud (A) 24VProud (A) 24V
šroubu (-)(N)bez zátěžeplná zátěžbez zátěžeplná zátěžbez zátěžeplná zátěž
A3001080,281,40,150,7
B50075,20,251,50,120,8

Zaslat poptávku na tubusový kompaktní aktuátor DCA-500 TBL

Cenová nabídka Zaslat poptávku Cenová nabídka

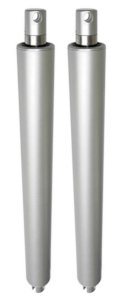

Stejnosměrné lineární kompaktní aktuátory DCA-1500 TBL

kompaktní zdvihový aktuátor se stejnosměrným motorem
DC AktuátorDCA-1500 TBL
Max. zátěž1500N
Samosvornostsamosvorné
Koncové spínačevestavěné koncové spínače
KrytíIP65
Životnost>20 000 cyklů
Okolní teplota -25℃ až +65℃
Napětí motoru12 nebo 24 VDC
Proud (A)0,2 až 1,0A
Nadproudová ochrananadproudová ochrana
Rychlost (mm/s)2,5 - 24,0 mm/s
Zdvih (mm)20 - 600mm
Minimální montážní délka 285mm±2
Průměr tubusu aktuátoru36mm
Hlučnost<56dB
Volitelné:Hall Sensor

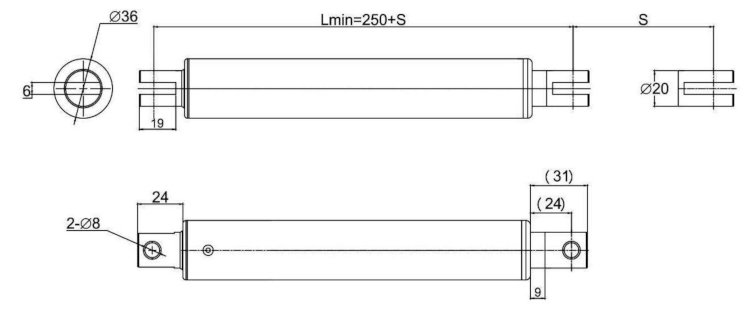

Rozměry aktuátoru DCA-1500 TBL

rozměry kompaktního zdvihové aktuátoru se stejnosměrným motorem

Výkonostní parametry aktuátoru DCA-1500 TBL

kód stoupánímax. zátěžrychlost (mm/s) ±10%proud (A) 12Vproud (A) 12Vproud (A) 24Vproud (A) 24V
šroubu (-)(N)bez zátěžeplná zátěžbez zátěžeplná zátěžbez zátěžeplná zátěž
A15002,520,452,60,21,2
B100053,60,3520,150,8
C75054,20,3510,150,6
D300107,60,3510,150,7
E15020170,3510,150,8

Zaslat poptávku na tubusový kompaktní aktuátor DCA-1500 TBL

Cenová nabídka Zaslat poptávku Cenová nabídka


Stejnosměrné lineární kompaktní aktuátory DCA-5000 TBL

kompaktní zdvihový aktuátor se stejnosměrným motorem
DC AktuátorDCA-5000 TBL
Max. zátěž5000N
Samosvornostsamosvorné
Koncové spínačevestavěné koncové spínače
KrytíIP65
Životnost>15 000 cyklů
Okolní teplota -25℃ až +65℃
Napětí motoru12 nebo 24 VDC
Proud (A)4,2A
Nadproudová ochrananadproudová ochrana
Rychlost (mm/s)2,9 - 15,0 mm/s
Zdvih (mm)20 - 1000mm
Minimální montážní délka 335mm±2
Průměr tubusu aktuátoru50mm
Hlučnost<55dB
Volitelné:Hall Sensor, IP66

Rozměry aktuátoru DCA-5000 TBL

rozměry kompaktního zdvihové aktuátoru se stejnosměrným motorem

Výkonostní parametry aktuátoru DCA-5000 TBL

kód stoupánímax. zátěžrychlost (mm/s) ±10%proud (A) 12Vproud (A) 12Vproud (A) 24Vproud (A) 24V
šroubu (-)(N)bez zátěžeplná zátěžbez zátěžeplná zátěžbez zátěžeplná zátěž
A75018150,930,52
B150012100,93,20,52
C30005,64,50,93,80,52,2
D50002,82,40,840,52,6
E60001,210,73,50,52,2
