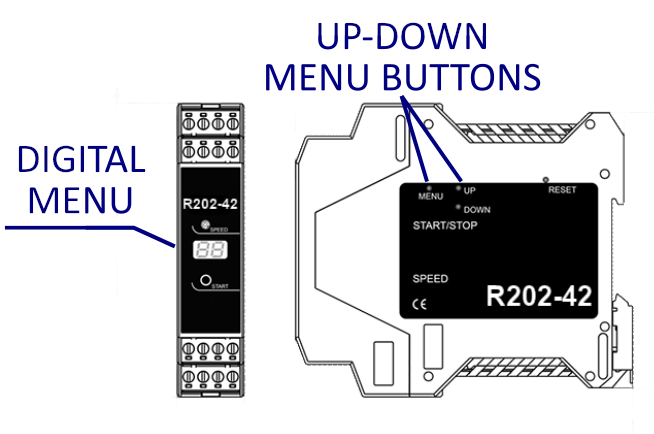

Menu ovládače pro účely nastavení je použita speciální nabídka (tlačítka MENU, UP, DOWN a dvouznakové sedmisegmentové zobrazení)
Použití nabídky ovládače:
Pro vstup do menu stiskněte a podržte tlačítko MENU, dokud se nezobrazí zvukový signál (hodnoty na displeji by měly začít blikat). Chcete-li změnit položku nabídky, stiskněte znovu tlačítko MENU (přepínání nabídky je cyklické). Pro opuštění menu stiskněte a podržte tlačítko MENU, dokud se nezobrazí zvukový signál (hodnoty na displeji přestanou blikat). Chcete-li změnit parametr položky nabídky, použijte tlačítka UP (pro zvýšení hodnoty) a DOWN (pro snížení hodnoty). Obnovení výchozích parametrů – současné stisknutí a přidržení tlačítek UP a DOWN delších než 8 s až po zvukový signál. Pro resetování stavu ovladače SMD-4.2DIN stiskněte tlačítko RESET.
Položky nabídky jsou následující:
Power full Settings by Menu and Display
P0 – operational control mode:
Sd – pulse position control mode
A0 – analog speed control
A1 – analog position control
P1 – select a motor control mode: Cu – current mode, Un – voltage mode
P2 – select a motor type for the voltage motor control mode: 1..38 according the table.
P3 – select microstepping mode: 1..16 – for current motor control mode, 1..128 for voltage motor control mode
P4 – select operating current for current motor control mode: 0.1 – 4.2А
P5 – select holding current – as a percentage of an operating current: 25%, 50%, 75%, 99%
P6 – select acceleration rate for analog speed control mode: 0..15
P7 – select deceleration rate for analog speed control mode: 0..15
P8 – turn on/turn off sound signals: ON/OFF
P9 – select display brightness: L0..L7
PA – setting of the ENABLE input iversing for the driver control mode Sd.
