Driver na DIN lištu rozvaděče R202-42-DIN --- Digitální interaktivní menu

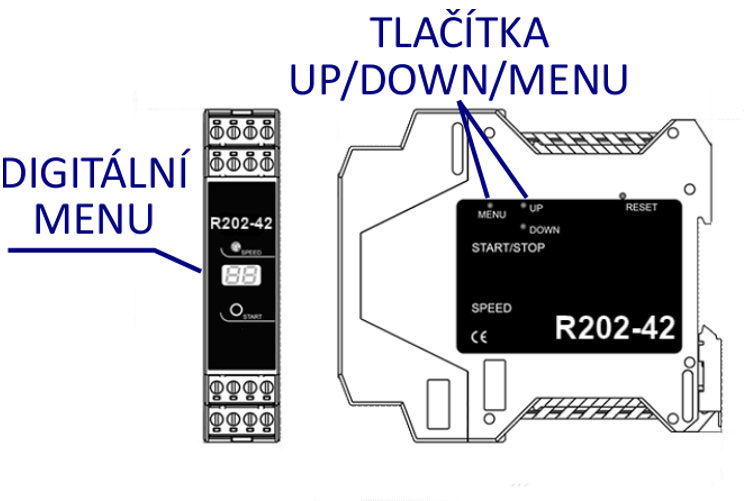

Menu ovládače pro účely nastavení je použita speciální nabídka (tlačítka MENU, UP, DOWN a dvouznakové sedmisegmentové zobrazení)
Použití nabídky ovládače:
Pro vstup do menu stiskněte a podržte tlačítko MENU, dokud se nezobrazí zvukový signál (hodnoty na displeji by měly začít blikat). Chcete-li změnit položku nabídky, stiskněte znovu tlačítko MENU (přepínání nabídky je cyklické). Pro opuštění menu stiskněte a podržte tlačítko MENU, dokud se nezobrazí zvukový signál (hodnoty na displeji přestanou blikat). Chcete-li změnit parametr položky nabídky, použijte tlačítka UP (pro zvýšení hodnoty) a DOWN (pro snížení hodnoty). Obnovení výchozích parametrů – současné stisknutí a přidržení tlačítek UP a DOWN delších než 8 s až po zvukový signál. Pro resetování stavu ovladače SMD-4.2DIN stiskněte tlačítko RESET.
Položky nabídky jsou následující:
P0 – provozní režim řízení
Sd – režim řízení pulsu
A0 – analogová regulace otáček
A1 – analogové řízení polohy
P1 – volba režimu řízení motoru
Cu – proudový režim, režim bez napětí 1 .. 38
P3 – zvolte režim mikroskopování 1 .. 16 – pro aktuální režim řízení motoru 1 .. 128 – pro režim řízení motoru napětí
P4 – volba provozního proudu pro aktuální řízení motoru 0,1 – 4,2 A
P5 – výběr přídržného proudu – jako procento provozního proudu 25%, 50%, 75%, 99%
P6 – volba rychlosti zrychlení pro analogový režim řízení otáček 0 .. 15
