Metrické trapézové pohybové šrouby a matice

Trapézové šrouby průměr 2 až 5mm

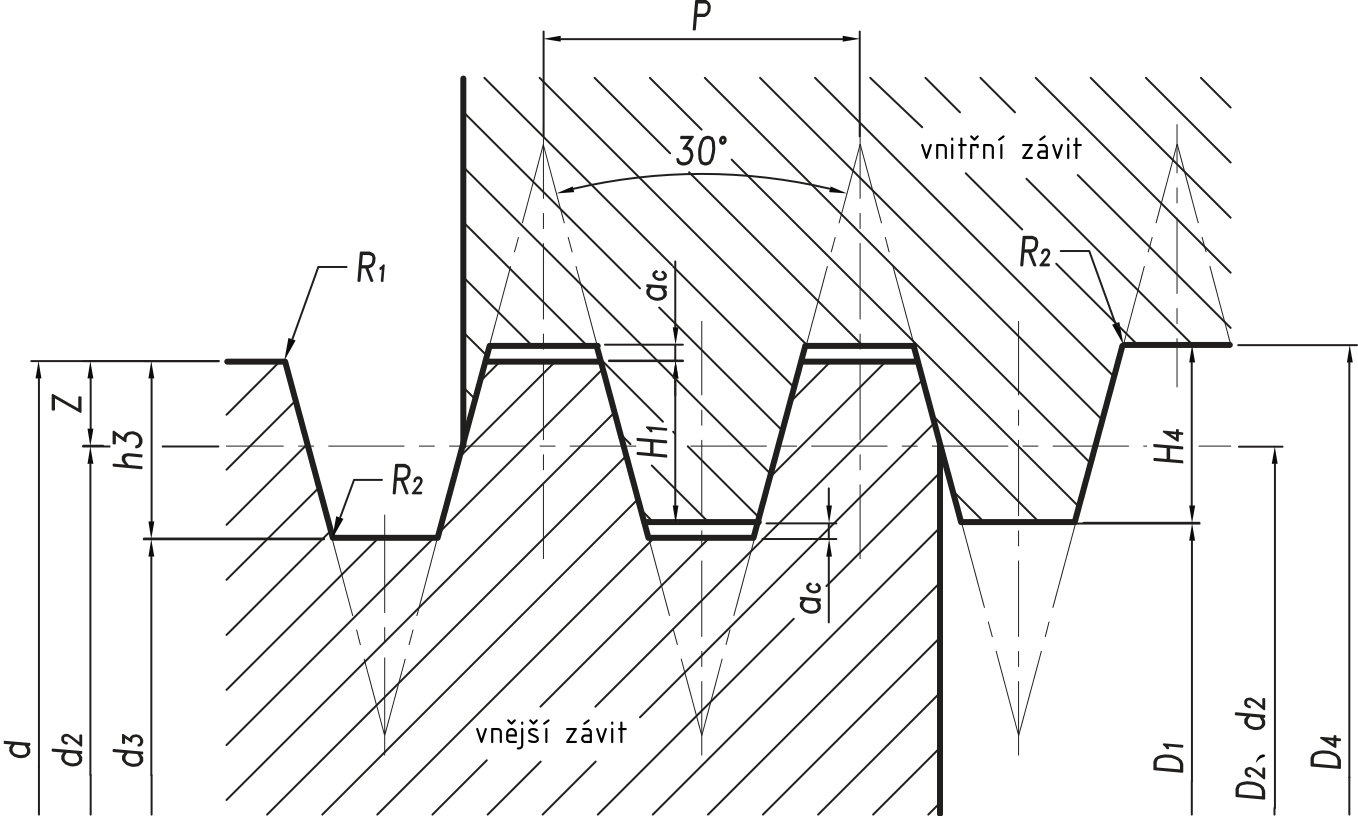

název	d	L	P	n	výška	d1	d1	d2	d2	d3	d3	levý/pravý
-	průměr	stoupání	rozteč	počet	zubu (H4)	(max)	(min)	(max)	(min)	(max)	(min)	závit
-	mm	mm	mm	chodů (-)	mm	mm	mm	mm	mm	mm	mm	-
Tr 2x0,5	2	0,5	0,5	1	0,27	2	1,93	1,69	1,58	1,5	1,3	L / P
Tr 3x0,5	3	0,5	0,5	1	0,27	3	2,93	2,69	2,57	2,5	2,29	L / P
Tr 3x1	3	1	1	1	0,65	3	2,89	2,44	2,28	2	1,74	L / P
Tr 3x3	3	3	1	3	0,65	3	2,89	2,44	2,24	2	1,74	L / P
Tr 3,5x0,3	3,5	0,3	0,3	1	0,16	3,5	3,45	3,3	3,2	3,2	3,02	L / P
Tr 3,5x0,61	3,5	0,61	0,61	1	0,32	3,5	3,42	3,14	3	2,89	2,67	L / P
Tr 3,5x0,8	3,5	0,8	0,8	1	0,45	3,5	3,4	3,04	2,89	2,7	2,45	L / P
Tr 3,5x1	3,5	1	1	1	0,65	3,5	3,39	2,94	2,78	2,5	2,24	L / P
Tr 3,5x2	3,5	2	1	2	0,65	3,5	3,39	2,94	2,76	2,5	2,24	L / P
Tr 3,5x1,22	3,5	1,22	1,22	1	0,76	3,5	3,37	2,83	2,65	2,28	2	L / P
Tr 3,5x4	3,5	4	1	4	0,65	3,5	3,39	2,94	2,71	2,5	2,24	L / P
Tr 4x1	4	1	1	1	0,65	4	3,89	3,44	3,27	3	2,73	L / P
Tr 4x2	4	2	1	2	0,65	4	3,89	3,44	3,25	3	2,73	L / P
Tr 4x4	4	4	1	4	0,65	4	3,89	3,44	3,21	3	2,73	L / P
Tr 4,5x0,61	4,5	0,61	0,61	1	0,32	4,5	4,42	4,14	4	3,89	3,66	L / P
Tr 4,5x0,8	4,5	0,8	0,8	1	0,45	4,5	4,4	4,04	3,89	3,7	3,45	L / P
Tr 4,5x1	4,5	1	1	1	0,65	4,5	4,39	3,94	3,77	3,5	3,23	L / P
Tr 5x0,5	5	0,5	0,5	1	0,27	5	4,93	4,69	4,57	4,5	4,29	L / P
Tr 5x1	5	1	1	1	0,65	5	4,89	4,44	4,27	4	3,73	L / P
Tr 5x2	5	2	1	2	0,65	5	4,89	4,44	4,25	4	3,73	L / P
Tr 5x4	5	4	1	4	0,65	5	4,89	4,44	4,2	4	3,73	L / P
Tr 5x5	5	5	1,25	4	0,78	5	4,87	4,31	4,05	3,75	3,46	L / P
Tr 5x10	5	10	2,5	4	1,5	5	4,79	3,67	3,33	2,5	2,12	L / P
Tr 5x15	5	15	2,5	6	1,3	5	4,79	3,67	3,28	2,5	2,12	L / P

Zaslat poptávku Cenová nabídka

Trapézové šrouby průměr 6 až 8mm

název	d	L	P	n	výška	d1	d1	d2	d2	d3	d3	levý/pravý
-	průměr	stoupání	rozteč	počet	zubu (H4)	(max)	(min)	(max)	(min)	(max)	(min)	závit
-	mm	mm	mm	chodů (-)	mm	mm	mm	mm	mm	mm	mm	-
Tr 6x1	6	1	1	1	0,65	6	5,89	5,44	5,27	5	4,72	L / P
Tr 6x1,5	6	1,5	1,5	1	0,9	6	5,85	5,18	4,98	4,5	4,18	L / P
Tr 6x2	6	2	2	1	1,15	6	5,82	4,93	4,7	4	3,64	L / P
Tr 6x3	6	3	1,5	2	0,9	6	5,85	5,18	4,96	4,5	4,18	L / P
Tr 6x4	6	4	2	2	1,25	6	5,82	4,93	4,67	4	3,64	L / P
Tr 6x5	6	5	2,5	2	1,5	6	5,79	4,67	4,39	3,5	3,11	L / P
Tr 6x6	6	6	1,5	4	0,9	6	5,85	5,18	4,9	4,5	4,18	L / P
Tr 6x9	6	9	2,25	4	1,38	6	5,81	4,8	4,47	3,75	3,38	L / P
Tr 6x10	6	10	2,5	4	1,5	6	5,79	4,67	4,32	3,5	3,11	L / P
Tr 6x12	6	12	3	4	2	6	5,77	4,42	4,04	3	2,58	L / P
Tr 6,5x3	6,5	3	1,5	2	0,9	6,5	6,35	5,68	5,45	5	4,68	L / P
Tr 7x3	7	3	1,5	2	0,9	7	6,85	6,18	5,95	5,5	5,18	L / P
Tr 8x1	8	1	1	1	0,65	S,00	0:00:07	7,44	7,26	7	6,72	L / P
Tr 8x1,5	8	1,5	1,5	1	0,9	S,00	0:00:07	7,1S	6,97	6,5	6,17	L / P
Tr 8x2	8	2	2	1	1,25	S,00	0:00:07	6,93	6,69	6	5,64	L / P
Tr 8x3	8	3	1,5	2	0,9	S,00	0:00:07	7,1S	6,95	6,5	6,17	L / P
Tr 8x4	8	4	2	2	1,25	S,00	0:00:07	6,93	6,67	6	5,64	L / P
Tr 8x6	8	6	1,5	4	0,9	S,00	0:00:07	7,1S	0:00:06	6,5	6,17	L / P
Tr 8x8	8	8	2	4	1,25	S,00	0:00:07	6,93	6,6	6	5,64	L / P
Tr 8x10	8	10	2,5	4	1,5	S,00	7,79	6,67	6,31	5,5	5,1	L / P
Tr 8x12	8	12	3	4	1,75	S,00	7,77	6,42	6,03	5	4,57	L / P
Tr 8x14	8	14	2	7	1,25	S,00	0:00:07	6,93	6,55	6	5,64	L / P
Tr 8x15	8	15	2,5	6	1,5	S,00	7,79	6,67	6,26	5,5	5,1	L / P
Tr 8x16	8	16	2	S	1,25	S,00	0:00:07	6,93	6,55	6	5,64	L / P
Tr 8x20	8	20	2,5	S	1,5	S,00	7,79	6,67	6,26	5,5	5,1	L / P
Tr 8x30	8	30	1,25	24	0,7S	S,00	0:00:07	7,31	7	6,75	6,44	L / P

Zaslat poptávku Cenová nabídka

Trapézové šrouby průměr 9 až 12 mm

název	d	L	P	n	výška	d1	d1	d2	d2	d3	d3	levý/pravý
-	průměr	stoupání	rozteč	počet	zubu (H4)	(max)	(min)	(max)	(min)	(max)	(min)	závit
-	mm	mm	mm	chodů (-)	mm	mm	mm	mm	mm	mm	mm	-
Tr 9x4,5	9	4,5	1,5	3	0,9	9	9,95	9,18	7,92	7,5	7,17	L / P
Tr 9x17,5	9	17,5	2,5	7	1,5	9	9,79	7,67	7,26	6,5	6,1	L / P
Tr 10x1	10	1	1	1	0,65	10	8,99	9,44	9,26	9	S,71	L / P
Tr 10x1,5	10	1,5	1,5	1	0,9	10	8,95	9,18	8,97	8,50	S,17	L / P
Tr 10x2	10	2	2	1	1,25	10	8,92	8,93	8,69	8,00	7,63	L / P
Tr 10x3	10	3	3	1	1,75	10	48	8,42	8,14	7	6,57	L / P
Tr 10x3	10	3	1,5	2	0,9	10	8,95	9,18	8,94	8,50	S,17	L / P
Tr 10x4	10	4	2	2	1,25	10	8,92	8,93	8,66	8,00	7,63	L / P
Tr 10x5	10	5	2,5	2	1,5	10	36	8,67	8,38	7,5	7,1	L / P
Tr 10x6	10	6	2	3	1,25	10	8,92	8,93	8,63	8,00	7,63	L / P
Tr 10x8	10	8	2	4	1,25	10	8,92	8,93	8,59	8,00	7,63	L / P
Tr 10x10	10	10	2,5	4	1,5	10	36	8,67	8,31	7,5	7,1	L / P
Tr 10x10	10	10	2	5	1,25	10	8,92	8,93	8,55	8,00	7,63	L / P
Tr 10x12	10	12	3	4	1,75	10	8,97	8,42	8,02	7	6,57	L / P
Tr 10x14	10	14	2	7	1,25	10	8,92	8,93	8,55	8,00	7,63	L / P
Tr 10x15	10	15	3	5	1,75	10	48	8,42	7,97	7	6,57	L / P
Tr 10x16	10	16	2	S	1,25	10	8,92	8,93	8,55	8,00	7,63	L / P
Tr 10x20	10	20	3,33	6	1,9	10	0	8,25	7,78	6,67	6,22	L / P
Tr 10x25	10	25	5	5	1,5	10	48	7,39	5,94	5	4,46	L / P
Tr 10x35	10	35	1,25	2S	0,7S	10	8,97	9,31	S,99	S,75	S,44	L / P
Tr 12x2	12	2	2	1	1,25	12	11,82	10,93	10,68	10	9,62	L / P
Tr 12x2,5	12	2,5	2,5	1	1,5	12	11,79	10,67	10,41	9,5	9,09	L / P
Tr 12x3	12	3	3	1	1,75	12	11,77	10,42	10,13	9	8,56	L / P
Tr 12x4	12	4	2	2	1,25	12	11,82	10,93	10,66	10	9,62	L / P
Tr 12x5	12	5	2,5	2	1,5	12	11,79	10,67	10,37	9,5	9,09	L / P
Tr 12x6	12	6	3	2	1,75	12	11,77	10,42	10,1	9	8,56	L / P
Tr 12x8	12	8	2	4	1,25	12	11,82	10,93	10,59	10	9,62	L / P
Tr 12x9	12	9	3	3	1,75	12	11,77	10,42	10,06	9	8,56	L / P
Tr 12x10	12	10	2,5	4	1,5	12	11,79	10,67	10,3	9,5	9,09	L / P
Tr 12x12	12	12	2	6	1,25	12	11,82	10,93	10,54	10	9,63	L / P
Tr 12x15	12	15	3	5	1,75	12	11,77	10,42	9,96	9	8,56	L / P
Tr 12x15	12	15	2,5	6	1,5	12	11,79	10,67	10,25	9,5	9,09	L / P
Tr 12x16	12	16	3,2	5	1,85	12	11,76	10,32	9,85	8,8	8,35	L / P
Tr 12x18	12	18	3	6	1,75	12	11,77	10,42	9,96	9	8,56	L / P
Tr 12x21	12	21	4,2	5	2,35	12	11,69	9,8	9,28	7,8	7,29	L / P
Tr 12x24	12	24	4	6	2,25	12	11,72	9,91	9,39	8	7,5	L / P

Zaslat poptávku Cenová nabídka

Trapézové šrouby průměr 14 až 18 mm

název	d	L	P	n	výška	d1	d1	d2	d2	d3	d3	levý/pravý
-	průměr	stoupání	rozteč	počet	zubu (H4)	(max)	(min)	(max)	(min)	(max)	(min)	závit
-	mm	mm	mm	chodů (-)	mm	mm	mm	mm	mm	mm	mm	-
Tr 14x2	14	2	2	1	1,25	14	13,82	12,93	12,68	12	11,62	L / P
Tr 14x3	14	3	3	1	1,75	14	13,77	12,42	12,13	11	10,55	L / P
Tr 14x4	14	4	4	1	2,25	14	13,72	11,91	11,58	10	9,5	L / P
Tr 14x6	14	6	3	2	1,75	14	13,77	12,42	12,09	11	10,55	L / P
Tr 14x8	14	8	4	2	2,25	14	13,72	11,91	11,54	10	9,5	L / P
Tr 14x10	14	10	2,5	4	1,5	14	13,79	12,67	12,29	11,5	11,08	L / P
Tr 14x12	14	12	4	3	2,25	14	13,72	11,91	11,5	10	9,5	L / P
Tr 14x16	14	16	4	4	2,25	14	13,72	11,91	11,86	10	9,5	L / P
Tr 14x18	14	18	3	6	1,75	14	13,77	12,42	11,95	11	10,55	L / P
Tr 14x28	14	28	4	7	2,25	14	13,72	11,91	11,38	10	9,5	L / P
Tr 14x30	14	30	5	6	2,75	14	13,67	11,39	10,82	9	8,45	L / P
Tr 16x2	16	2	2	1	1,25	16	15,82	14,93	14,68	14	13,61	L / P
Tr 16x3	16	3	3	1	1,75	16	15,77	14,42	14,12	13	12,55	L / P
Tr 16x4	16	4	4	1	2,25	16	15,72	13,91	13,57	12	11,49	L / P
Tr 16x5	16	5	2,5	2	1,5	16	15,79	14,67	14,37	13,5	13,08	L / P
Tr 16x8	16	8	4	2	2,25	16	15,72	13,91	13,53	12	11,49	L / P
Tr 16x9	16	9	4,5	2	2,5	16	15,69	13,65	13,26	11,5	10,97	L / P
Tr 16x10	16	10	2	5	1,25	16	15,82	14,93	14,53	14	13,62	L / P
Tr 16x16	16	16	4	4	2,25	16	15,72	13,91	13,44	12	11,49	L / P
Tr 16x21	16	21	3	7	1,75	16	15,77	14,42	13,95	13	12,55	L / P
Tr 16x25	16	25	5	5	2,25	16	15,67	13,39	12,82	11	10,44	L / P
Tr 16x35	16	35	5	7	2,75	16	15,67	13,39	12,82	11	10,44	L / P
Tr 18x2	18	2	2	1	1,25	18	17,82	16,93	16,67	16	15,61	L / P
Tr 18x4	18	4	4	1	2,25	18	17,72	15,91	15,57	14	13,49	L / P
Tr 18x8	18	8	4	2	2,25	18	17,72	15,91	15,53	14	13,49	L / P
Tr 18x16	18	16	4	4	2,25	18	17,72	15,91	15,44	14	13,49	L / P
Tr 18x18	18	18	4,5	4	2,5	18	17,69	15,65	15,16	13,5	12,96	L / P
Tr 18x24	18	24	3	8	1,75	18	17,77	16,42	15,94	15	14,54	L / P
Tr 18x25	18	25	2,5	10	1,5	18	17,79	16,67	16,23	15,5	15,08	L / P
Tr 18x40	18	40	5	8	2,75	18	17,67	15,39	14,81	13	12,44	L / P
Tr 18x60	18	60	5	12	2,75	18	17,67	15,39	14,81	13	12,44	L / P

Zaslat poptávku Cenová nabídka

Trapézové šrouby průměr 20 až 25 mm

název	d	L	P	n	výška	d1	d1	d2	d2	d3	d3	levý/pravý
-	průměr	stoupání	rozteč	počet	zubu (H4)	(max)	(min)	(max)	(min)	(max)	(min)	závit
-	mm	mm	mm	chodů (-)	mm	mm	mm	mm	mm	mm	mm	-
Tr 20x2	20	2	2	1	1,25	20	19,82	18,93	18,67	18	17,61	L / P
Tr 20x4	20	4	4	1	2,25	20	19,72	17,91	17,57	16	15,48	L / P
Tr 20x8	20	8	4	2	2,25	20	19,72	17,91	17,53	16	15,48	L / P
Tr 20x10	20	10	5	2	2,75	20	19,67	17,39	16,98	15	14,43	L / P
Tr 20x12	20	12	3	4	1,75	20	19,77	18,42	18	17	16,54	L / P
Tr 20x16	20	16	4	4	2,25	20	19,72	17,91	17,43	16	15,48	L / P
Tr 20x17,5	20	17,5	2,5	7	1,5	20	19,79	18,67	18,22	17,5	17,07	L / P
Tr 20x18	20	18	6	3	3,5	20	19,63	16,88	16,39	14	13,39	L / P
Tr 20x20	20	20	4	5	2,25	20	19,72	17,91	17,36	16	15,48	L / P
Tr 20x40	20	40	5	8	2,75	20	19,67	17,39	16,8	15	14,43	L / P
Tr 20x45	20	45	5	9	2,75	20	19,67	17,39	16,8	15	14,43	L / P
Tr 20x80	20	80	5	16	2,75	20	19,67	17,39	16,8	15	14,43	L / P
Tr 22x3	22	3	3	1	1,75	22	21,77	20,42	20,11	19	18,54	L / P
Tr 22x4	22	4	4	1	2,25	22	21,72	19,91	19,56	18	17,48	L / P
Tr 22x5	22	5	5	1	2,75	22	21,67	19,39	19,02	17	16,43	L / P
Tr 22x6	22	6	2	3	1,25	22	21,82	20,93	20,6	20	19,6	L / P
Tr 22x8	22	8	4	2	2,25	22	21,72	19,91	19,52	18	17,48	L / P
Tr 22x10	22	10	5	2	2,75	22	21,67	19,39	18,98	17	16,43	L / P
Tr 22x10	22	10	2,5	4	1,5	22	21,79	20,67	20,28	19,5	19,07	L / P
Tr 22x16	22	16	4	4	2,25	22	21,72	19,91	19,43	18	17,48	L / P
Tr 22x18	22	18	3	6	1,75	22	21,77	20,42	19,93	19	18,54	L / P
Tr 22x20	22	20	4	5	2,25	22	21,72	19,91	19,36	18	17,48	L / P
Tr 22x24	22	24	4	6	2,25	22	21,72	19,91	19,36	18	17,48	L / P
Tr 22x50	22	50	5	10	2,75	22	21,67	19,39	18,8	17	16,43	L / P
Tr 24x3	24	3	3	1	1,75	24	23,77	22,42	22,11	21	20,53	L / P
Tr 24x4	24	4	4	1	2,25	24	23,72	21,91	21,56	20	19,48	L / P
Tr 24x5	24	5	5	1	2,75	24	23,67	21,39	21,02	19	18,42	L / P
Tr 24x10	24	10	5	2	2,75	24	23,67	21,39	20,97	19	18,42	L / P
Tr 24x40	24	40	5	8	2,75	24	23,67	21,39	20,79	19	18,42	L / P
Tr 24x55	24	55	5	11	2,75	24	23,67	21,39	20,79	19	18,42	L / P
Tr 25x5	25	5	5	1	2,75	25	24,67	22,39	22,02	20	19,42	L / P
Tr 25x10	25	10	5	2	2,75	25	24,67	22,39	21,97	20	19,42	L / P
Tr 25x12	25	12	6	2	3,5	25	24,63	21,88	21,43	19	18,38	L / P
Tr 25x20	25	20	4	5	2,25	25	24,72	22,91	22,35	21	20,47	L / P
Tr 25x25	25	25	5	5	2,75	25	24,67	22,39	21,79	20	19,42	L / P
Tr 25x60	25	60	5	12	2,75	25	24,67	22,39	21,79	20	19,42	L / P

Zaslat poptávku Cenová nabídka

Trapézové šrouby průměr 26 až 28 mm

název	d	L	P	n	výška	d1	d1	d2	d2	d3	d3	levý/pravý
-	průměr	stoupání	rozteč	počet	zubu (H4)	(max)	(min)	(max)	(min)	(max)	(min)	závit
-	mm	mm	mm	chodů (-)	mm	mm	mm	mm	mm	mm	mm	-
Tr 26x3	26	3	3	1	1,75	26	25,77	24,42	24,11	23	22,53	L / P
Tr 26x5	26	5	5	1	2,75	26	25,67	23,39	23,01	21	20,42	L / P
Tr 26x8	26	8	8	1	4,5	26	25,55	21,87	21,41	18	17,29	L / P
Tr 26x8	26	8	4	2	2,25	26	25,72	23,91	23,52	22	21,47	L / P
Tr 26x10	26	10	5	2	2,75	26	25,67	23,39	22,97	21	20,42	L / P
Tr 26x12	26	12	3	4	1,75	26	25,77	24,42	23,98	23	22,53	L / P
Tr 26x12	26	12	4	3	2,25	26	25,72	23,91	23,47	22	21,47	L / P
Tr 26x16	26	16	4	4	2,25	26	25,72	23,91	23,42	22	21,47	L / P
Tr 26x20	26	20	4	5	2,25	26	25,72	23,91	23,35	22	21,47	L / P
Tr 26x24	26	24	4	6	2,25	26	25,72	23,91	23,35	22	21,47	L / P
Tr 26x50	26	50	5	10	2,75	26	25,67	23,39	22,79	21	20,42	L / P
Tr 26x60	26	60	5	12	2,75	26	25,67	23,39	22,79	21	20,42	L / P
Tr 26x75	26	75	5	15	2,75	26	25,67	23,39	22,79	21	20,42	L / P
Tr 28x3	28	3	3	1	1,75	28	27,77	26,42	26,11	25	24,53	L / P
Tr 28x5	28	5	5	1	2,75	28	27,67	25,39	25,01	23	22,42	L / P
Tr 28x8	28	8	8	1	4,5	28	27,55	23,87	23,4	20	19,28	L / P
Tr 28x10	28	10	5	2	2,75	28	27,67	25,39	24,97	23	22,42	L / P

Zaslat poptávku Cenová nabídka

Standardní matice pro pohybové šrouby průměr 6 až 8 mm

trapézové matice pro pohybový šroub - standardní nepředepnutá matice

průměr	stoupání	rozteč	vnější ø	příruba ø	délka	tloušťka příruby	díry na ø	uchycení	závit
d	P	Dw	D	F	L	B	PCD	X	-
6	1	1	8	19	8	2.6	14	3.2	pravý
6	1	1	8	19	8	4	14	M3	pravý
6	3	1.5	8	19	8	2.6	14	3.2	pravý
6	3	1.5	8	19	8	4	14	M3	pravý
6	6	1.5	8	19	8	2.6	14	3.2	pravý
6	6	1.5	8	19	8	4	14	M3	pravý
8	1	1	10	21	10	3.5	16	3.2	pravý
8	1	1	10	21	10	5	16	M3	pravý
8	2	2	10	21	12	3.5	16	3.2	Levý / pravý
8	2	2	10	21	12	5	16	M3	Levý / pravý
8	4	2	10	21	12	3.5	16	3.2	Levý / pravý
8	4	2	10	21	12	5	16	M3	Levý / pravý
8	8	2	10	21	12	3.5	16	3.2	pravý
8	8	2	10	21	12	5	16	M3	pravý
8	15	2.5	10	21	15	3.5	16	3.2	pravý
8	15	2.5	10	21	15	5	16	M3	pravý
8	20	2.5	10	21	15	3.5	16	3.2	pravý
8	20	2.5	10	21	15	5	16	M3	pravý

Zaslat poptávku Cenová nabídka

Přírubová oboustranná matice pro pohybové šrouby průměr 10 až 20 mm

průměr	stoupání	rozteč	vnější ø	příruba ø	délka	tloušťka příruby	díry na ø	uchycení	závit
d	P	Dw	D	F	L	B	PCD	X	-
10	2	2	18	35	20	4	24	4.2	pravý
10	5	2.5	18	35	20	4	24	4.2	pravý
10	10	2	18	35	20	4	24	4.2	pravý
10	15	2.5	18	35	20	4	24	4.2	pravý
10	20	2.5	18	35	20	4	24	4.2	pravý
12	2	2	22	40	25	4.5	28	4.2	pravý
12	3	3	22	40	25	4.5	28	4.2	Levý / pravý
12	6	3	22	40	25	4.5	28	4.2	pravý
12	12	3	22	40	25	4.5	28	4.2	Levý / pravý
12	20	2.5	22	40	25	4.5	28	4.2	pravý
14	2	2	26	45	28	5	30	4.2	pravý
14	3	3	26	45	28	5	30	4.2	pravý
14	4	4	26	45	28	5	30	4.2	pravý
14	6	3	26	45	28	5	30	4.2	pravý
14	8	4	26	45	28	5	30	4.2	pravý
14	12	3	26	45	28	5	30	4.2	pravý
14	20	4	26	45	28	5	30	4.2	pravý
16	3	3	28	48	32	5.5	33	5.2	pravý
16	4	4	28	48	32	5.5	33	5.2	Levý / pravý
16	6	3	28	48	32	5.5	33	5.2	pravý
16	8	4	28	48	32	5.5	33	5.2	pravý
18	3	3	30	52	36	6	36	5.2	pravý
18	4	4	30	52	36	6	36	5.2	pravý
20	3	3	32	55	40	8	38	6.2	pravý
20	4	4	32	55	40	8	38	6.2	Levý / pravý
20	20	4	32	55	40	8	38	6.2	pravý
20	40	5	32	55	40	8	38	6.2	pravý

Zaslat poptávku Cenová nabídka

Válcová matice pro pohybové šrouby průměr 10 až 20 mm

Válcová bronzová matice pro pohybové šrouby průměr 10 až 20 mm

průměr	stoupání	rozteč	průměr matice	délka matice	závit
d	P	Dw	D	L	-
10	2	2	20	20	pravý
10	5	2.5	20	20	pravý
10	10	2	20	20	pravý
10	15	2.5	20	20	pravý
10	20	2.5	20	20	pravý
12	2	2	22	22	pravý
12	3	3	22	22	Levý / pravý
12	6	3	22	22	pravý
12	12	3	22	22	Levý / pravý
12	20	2.5	22	22	pravý
14	2	2	25	25	pravý
14	3	3	25	25	pravý
14	4	4	25	25	pravý
14	8	4	25	25	pravý
14	12	3	25	25	pravý
14	20	4	25	25	pravý
16	3	3	28	28	pravý
16	4	4	28	28	Levý / pravý
16	8	4	28	28	pravý
18	3	3	30	30	pravý
18	4	4	30	30	pravý
20	3	3	30	30	pravý
20	4	4	30	30	Levý / pravý
20	20	4	30	30	pravý
20	40	5	30	30	pravý
20	40	5	30	30	pravý
20	40	5	30	30	pravý
20	40	5	30	30	pravý

Zaslat poptávku Cenová nabídka

Domečková matice pro Tr20

průměr	stoupání	rozteč	délka matice	rozmístění děr	závit
d	P	Dw	L	L1	-
20	4	4	40	25	Levý / pravý

Zaslat poptávku Cenová nabídka

Přirubová matice pro Tr25

průměr	stoupání	rozteč	průměr matice	průměr příruby	délka matice	tlouštka matice	rozmístění děr	díra	závit
d	P	Dw	D	A	L	B	PCD	X	-
25	5	5	35	60	50	10	48	6.2	pravý

Zaslat poptávku Cenová nabídka

Pohybová matice s kruhovou přírubou pro šrouby ø14-32mm

průměr	stoupání	D	L1	D1	T	P.C.D	K	W	W1	dynamický dovolený tah (kN)
8	1.5	15	20	30	5	22	4.3	-	-	1.47
10	2	20	24	36	5	26	4.3	22	-	2.55
12	2	22	30	44	5	31	5.4	24	-	3.92
14	3	22	30	44	5	31	5.4	24	33	4.9
16	3	28	35	51	6	38	6.6	30	38	6.67
18	4	32	40	56	6	42	6.6	34	-	8.72
20	4	32	40	56	6	42	6.6	34	42	9.81
22	5	36	50	61	7	47	6.6	40	47	12.36
25	5	36	50	61	7	47	6.6	40	47	14.22
28	5	44	56	76	8	58	9	48	58	17.95
32	6	44	56	76	8	58	9	48	58	21.08
36	6	52	60	84	8	66	9	56	-	25.78
40	6	58	70	98	10	76	11	62	-	33.83
50	8	68	80	109	10	85	11	72	-	40.31
10	2	16	19	32	4	24	3.3	-	-	2.02
12	2	18	24	36	5	27	4.3	-	-	3.14
14	3	20	24	38	5	29	4.3	-	-	3.92
16	3	22	28	40	5	31	4.3	-	-	5.34
20	4	26	32	44	5	35	4.3	-	-	7.85
22	5	28	40	50	6	39	5.4	-	-	9.89
25	5	31	40	53	6	42	5.4	-	-	11.38
28	5	34	45	58	7	46	6.6	-	-	14.42
32	6	38	45	62	7	50	6.6	-	-	16.94

Zaslat poptávku Cenová nabídka

Bloková matice pro šrouby Tr10-Tr32

průměr	stoupání	h	W	H	L	L1	W1	W2	C	M	l	dynamický dovolený tah (kN)
10	2	10	30	20	24	16	20	8	4	M4	8	2.168
12	2	11	38	22	30	20	26	10	5	M5	10	3.332
14	3	11	38	22	30	20	26	10	5	M5	10	4.165
16	3	14	44	28	35	24	32	10	5	M5	10	5.67
18	4	16	48	32	40	28	36	11	6	N6	12	7.412
20	4	16	48	32	40	28	36	11	6	M6	12	8.339
22	5	20	62	38	50	34	46	14	10	M8	16	10.506
25	5	20	62	38	50	34	46	14	10	M8	16	12.087
28	5	25	68	47	56	40	52	14	10	M8	16	15.258
32	6	25	68	47	56	40	52	14	10	M8	16	17.918

Zaslat poptávku Cenová nabídka

Domečková matice pro šrouby Tr10-Tr32

průměr	stoupání	h	W	H	L	L1	L2	W1	M1	l1	M2	l2	t	dynamický dovolený tah (kN)
10	2	20	20	30	24	16	-	12	M4	8	-	-	6	2.168
12	2	23	22	34	30	21	9	13	M5	10	M5	15	6	3.332
14	3	23	22	34	30	21	9	13	M5	10	M5	15	6	4.165
16	3	27	28	41	35	25	11	18	M6	12	M6	18	7	5.67
18	4	29	32	45	40	30	16	22	M6	12	M6	18	7	7.412
20	4	29	32	45	40	30	16	22	M6	12	M6	18	7	8.339
22	5	30	36	48	50	40	20	26	M6	12	M6	18	7	10.506
25	5	30	36	48	50	40	20	26	M6	12	M6	18	7	12.087
28	5	38	44	60	62	50	25	32	M8	16	M8	22	8	17.043
32	6	38	44	60	62	50	25	32	M8	16	M8	22	8	19.389

Zaslat poptávku Cenová nabídka

Možnosti provedení pohybových matic

Závit:

trapézový závit
metrický závit
palcový závit
oblý závit
reverzační závit

Orientace závitu :

pravotočivý závit
levotočivý závit

Tvar matice :

válcová matice
čtvercová matice
rozšířená
zvýšená
šetihranná
válcová se zkosením
s montážním závitem
s přirubou

Tvar příruby :

bez příruby
kruhová příruba
kruhová příruba s vyfrézovanou plochou
trojúhelníková přiruba
kruhová příruba s vyfrézovaná do čtverce
kruhová příruba s 6ti vyfrézovanými plochami
kruhovaá se zploštěním
jiný tvar na přání

Způsob připojení :

bez montážních děr
zapuštěné díry
průchodzí díry
zapuštěné díry
vyřezané závity
na čepy

Materiál matice :

bronz
měd a ocel
cín-bronz
fospor-bronz
hliník-bronz
POM-C
POM-H
POM+PTFE (Teflon)
SS304
SS316
SS316L
SS440c
Měď + plast
Litina 104 5
Samomazný materiál ( bez maziva )
PEEK(100%PEEK) (PEEK=polyetheretherketone)
PEEK(zesílené skleněnými vlákny)
PEEK(zesílené uhlíkovými vlákny)
PEEK(30% uhlíková vlákna, grafen a Teflon)
Nylon
hliník + plast
IGUS J Glide

Povrchová úprava :

černění
niklování
chromování
teflonový povlak
Tungsten sulfidace

Výroba :

CNC obráběním
tlakovým litím

Zaslat poptávku Cenová nabídka
