Zdvihová převodovka | ZP 25 | ZP 32 | ZP 45 | ZP 63 | ZP 71 | ZP 80 | ZP 135 |
Největší zdvihová síla [kN] | 5 | 10 | 25 | 50 | 100 | 210 | 500 |
Maximální zdvih [mm] | 700 | 1000 | 1300 | 1300 | 3300 | 3500 | 9000 |
Standardní převod šnekového převodu | 4:1 | 4:1 | 6:1 | 7:1 | 9:1 | 10:1 | 10:1 |
Pomalý převod šnekového převodu | 16:1 | 16:1 | 24:1 | 28:1 | 36:1 | 40:1 | 56:1 |
Průměr pohybového šroubu [mm] | Tr 18 x 4 | Tr 20 x 4 | Tr 30 x 6 | Tr 40 x 7 | Tr 55 x 9 | Tr 80 x 10 | Tr 120 x 14 |
Hmotnost jednotky se standardním zdvihem [kg] | 1,2 | 2,1 | 6 | 17 | 32 | 63 | 99 |
přídavná hmotnost na 100mm zdvihu [kg] | 0,35 | 0,45 | 0,7 | 1,2 | 2 | 3,1 | 9,7 |

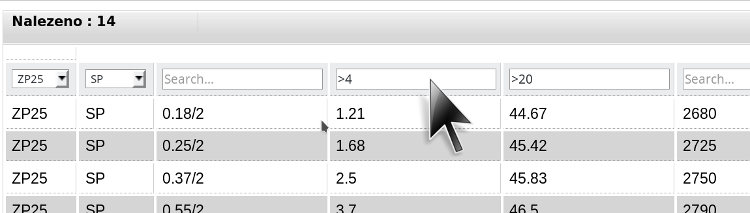

Model | Převod | Motor | Síla | Rychlost | výsuvu |
- | - | kW/2p | kN | mm/s | mm/min |
ZP25 | SP | 0,18/2 | 1,21 | 44,67 | 2680 |
ZP25 | SP | 0,25/2 | 1,68 | 45,42 | 2725 |
ZP25 | SP | 0,37/2 | 2,5 | 45,83 | 2750 |
ZP25 | SP | 0,55/2 | 3,7 | 46,5 | 2790 |
ZP25 | SP | 0,12/4 | 1,67 | 21,92 | 1315 |
ZP25 | SP | 0,18/4 | 2,55 | 21,92 | 1315 |
ZP25 | SP | 0,25/4 | 3,54 | 22,08 | 1325 |
ZP25 | SP | 0,37/4 | 5,09 | 22,92 | 1375 |
ZP25 | SP | 0,06/6 | 1,31 | 13,83 | 830 |
ZP25 | SP | 0,09/6 | 2,03 | 13,67 | 820 |
ZP25 | SP | 0,18/6 | 4,08 | 13,83 | 830 |
ZP25 | SP | 0,25/6 | 5,74 | 13,75 | 825 |
ZP25 | SP | 0,09/8 | 2,66 | 10,5 | 630 |
ZP25 | SP | 0,12/8 | 3,44 | 10,92 | 655 |
ZP25 | L | 0,18/2 | 4 | 11,17 | 670 |
ZP25 | L | 0,25/2 | 5,53 | 11,35 | 681,25 |
ZP25 | L | 0,12/4 | 5,5 | 5,48 | 328,75 |
ZP25 | L | 0,06/6 | 4,32 | 3,46 | 207,5 |
ZP32 | SP | 0,18/2 | 1 | 44,67 | 2680 |
ZP32 | SP | 0,25/2 | 1,44 | 45,42 | 2725 |
ZP32 | SP | 0,37/2 | 2,21 | 45,83 | 2750 |
ZP32 | SP | 0,55/2 | 3,34 | 46,5 | 2790 |
ZP32 | SP | 0,75/2 | 4,53 | 47,5 | 2850 |
ZP32 | SP | 1,1/2 | 6,78 | 47,25 | 2835 |
ZP32 | SP | 0,12/4 | 1,44 | 21,92 | 1315 |
ZP32 | SP | 0,18/4 | 2,26 | 21,92 | 1315 |
ZP32 | SP | 0,25/4 | 3,19 | 22,08 | 1325 |
ZP32 | SP | 0,37/4 | 4,64 | 22,92 | 1375 |
ZP32 | SP | 0,55/4 | 6,89 | 23,25 | 1395 |
ZP32 | SP | 0,75/4 | 9,47 | 23,25 | 1395 |
ZP32 | SP | 0,06/6 | 1,09 | 13,83 | 830 |
ZP32 | SP | 0,09/6 | 1,77 | 13,67 | 820 |
ZP32 | SP | 0,18/6 | 3,7 | 13,83 | 830 |
ZP32 | SP | 0,25/6 | 5,25 | 13,75 | 825 |
ZP32 | SP | 0,37/6 | 7,11 | 15,17 | 910 |
ZP32 | SP | 0,55/6 | 10,79 | 15 | 900 |
ZP32 | SP | 0,09/8 | 2,36 | 10,5 | 630 |
ZP32 | SP | 0,12/8 | 3,09 | 10,92 | 655 |
ZP32 | SP | 0,18/8 | 4,59 | 11,25 | 675 |
ZP32 | SP | 0,25/8 | 6,51 | 11,17 | 670 |
ZP32 | L | 0,18/2 | 3,27 | 11,17 | 670 |
ZP32 | L | 0,25/2 | 4,68 | 11,35 | 681,25 |
ZP32 | L | 0,37/2 | 7,15 | 11,46 | 687,5 |
ZP32 | L | 0,55/2 | 10,75 | 11,63 | 697,5 |
ZP32 | L | 0,12/4 | 4,65 | 5,48 | 328,75 |
ZP32 | L | 0,18/4 | 7,28 | 5,48 | 328,75 |
ZP32 | L | 0,25/4 | 10,27 | 5,52 | 331,25 |
ZP32 | L | 0,06/6 | 3,56 | 3,46 | 207,5 |
ZP32 | L | 0,09/6 | 5,72 | 3,42 | 205 |
ZP32 | L | 0,18/6 | 11,89 | 3,46 | 207,5 |
ZP32 | L | 0,09/8 | 7,63 | 2,63 | 157,5 |
ZP32 | L | 0,12/8 | 9,95 | 2,73 | 163,75 |
ZP45 | SP | 0,18/2 | 0,9 | 44,67 | 2680 |
ZP45 | SP | 0,25/2 | 1,32 | 45,42 | 2725 |
ZP45 | SP | 0,37/2 | 2,07 | 45,83 | 2750 |
ZP45 | SP | 0,55/2 | 3,16 | 46,5 | 2790 |
ZP45 | SP | 0,75/2 | 4,31 | 47,5 | 2850 |
ZP45 | SP | 1,1/2 | 6,48 | 47,25 | 2835 |
ZP45 | SP | 1,5/2 | 8,85 | 47,67 | 2860 |
ZP45 | SP | 2,2/2 | 13,16 | 47,5 | 2850 |
ZP45 | SP | 3/2 | 17,76 | 48,25 | 2895 |
ZP45 | SP | 4/2 | 23,73 | 48,33 | 2900 |
ZP45 | SP | 0,12/4 | 1,31 | 21,92 | 1315 |
ZP45 | SP | 0,18/4 | 2,11 | 21,92 | 1315 |
ZP45 | SP | 0,25/4 | 3,01 | 22,08 | 1325 |
ZP45 | SP | 0,37/4 | 4,41 | 22,92 | 1375 |
ZP45 | SP | 0,55/4 | 6,59 | 23,25 | 1395 |
ZP45 | SP | 0,75/4 | 9,08 | 23,25 | 1395 |
ZP45 | SP | 1,1/4 | 13,3 | 23,5 | 1410 |
ZP45 | SP | 1,5/4 | 18,24 | 23,5 | 1410 |
ZP45 | SP | 2,2/4 | 26,69 | 23,67 | 1420 |
ZP45 | SP | 0,06/6 | 0,98 | 13,83 | 830 |
ZP45 | SP | 0,09/6 | 1,64 | 13,67 | 820 |
ZP45 | SP | 0,18/6 | 3,5 | 13,83 | 830 |
ZP45 | SP | 0,25/6 | 5 | 13,75 | 825 |
ZP45 | SP | 0,37/6 | 6,8 | 15,17 | 910 |
ZP45 | SP | 0,55/6 | 10,36 | 15 | 900 |
ZP45 | SP | 0,75/6 | 14,31 | 14,92 | 895 |
ZP45 | SP | 1,1/6 | 20,99 | 15 | 900 |
ZP45 | SP | 0,09/8 | 2,21 | 10,5 | 630 |
ZP45 | SP | 0,12/8 | 2,91 | 10,92 | 655 |
ZP45 | SP | 0,18/8 | 4,37 | 11,25 | 675 |
ZP45 | SP | 0,25/8 | 6,22 | 11,17 | 670 |
ZP45 | SP | 0,37/8 | 9,56 | 10,92 | 655 |
ZP45 | SP | 0,55/8 | 14,45 | 10,83 | 650 |
ZP45 | SP | 0,75/8 | 18,92 | 11,33 | 680 |
ZP45 | SP | 1,1/8 | 27,88 | 11,33 | 680 |
ZP45 | L | 0,18/2 | 2,88 | 11,17 | 670 |
ZP45 | L | 0,25/2 | 4,18 | 11,35 | 681,25 |
ZP45 | L | 0,37/2 | 6,44 | 11,46 | 687,5 |
ZP45 | L | 0,55/2 | 9,75 | 11,63 | 697,5 |
ZP45 | L | 0,75/2 | 13,23 | 11,88 | 712,5 |
ZP45 | L | 1,1/2 | 19,82 | 11,81 | 708,75 |
Model | Převod | Motor | Síla | Rychlost | výsuvu |
- | - | kW/2p | kN | mm/s | mm/min |
ZP45 | L | 1,5/2 | 27,03 | 11,92 | 715 |
ZP45 | L | 0,12/4 | 4,16 | 5,48 | 328,75 |
ZP45 | L | 0,18/4 | 6,56 | 5,48 | 328,75 |
ZP45 | L | 0,25/4 | 9,3 | 5,52 | 331,25 |
ZP45 | L | 0,37/4 | 13,55 | 5,73 | 343,75 |
ZP45 | L | 0,55/4 | 20,16 | 5,81 | 348,75 |
ZP45 | L | 0,75/4 | 27,73 | 5,81 | 348,75 |
ZP45 | L | 0,06/6 | 3,15 | 3,46 | 207,5 |
ZP45 | L | 0,09/6 | 5,13 | 3,42 | 205 |
ZP45 | L | 0,18/6 | 10,79 | 3,46 | 207,5 |
ZP45 | L | 0,25/6 | 15,34 | 3,44 | 206,25 |
ZP45 | L | 0,37/6 | 20,81 | 3,79 | 227,5 |
ZP45 | L | 0,55/6 | 31,61 | 3,75 | 225 |
ZP45 | L | 0,09/8 | 6,88 | 2,63 | 157,5 |
ZP45 | L | 0,12/8 | 9,01 | 2,73 | 163,75 |
ZP45 | L | 0,18/8 | 13,42 | 2,81 | 168,75 |
ZP45 | L | 0,25/8 | 19,04 | 2,79 | 167,5 |
ZP45 | L | 0,37/8 | 29,16 | 2,73 | 163,75 |
ZP63 | SP | 0,37/2 | 1,59 | 45,83 | 2750 |
ZP63 | SP | 0,55/2 | 2,6 | 46,5 | 2790 |
ZP63 | SP | 0,75/2 | 3,67 | 47,5 | 2850 |
ZP63 | SP | 1,1/2 | 5,69 | 47,25 | 2835 |
ZP63 | SP | 1,5/2 | 7,9 | 47,67 | 2860 |
ZP63 | SP | 2,2/2 | 11,91 | 47,5 | 2850 |
ZP63 | SP | 3/2 | 16,2 | 48,25 | 2895 |
ZP63 | SP | 4/2 | 21,75 | 48,33 | 2900 |
ZP63 | SP | 0,25/4 | 2,46 | 22,08 | 1325 |
ZP63 | SP | 0,37/4 | 3,77 | 22,92 | 1375 |
ZP63 | SP | 0,55/4 | 5,79 | 23,25 | 1395 |
ZP63 | SP | 0,75/4 | 8,12 | 23,25 | 1395 |
ZP63 | SP | 1,1/4 | 12,05 | 23,5 | 1410 |
ZP63 | SP | 1,5/4 | 16,64 | 23,5 | 1410 |
ZP63 | SP | 2,2/4 | 24,51 | 23,67 | 1420 |
ZP63 | SP | 3/4 | 33,63 | 23,67 | 1420 |
ZP63 | SP | 4/4 | 44,41 | 24 | 1440 |
ZP63 | SP | 0,18/6 | 2,92 | 13,83 | 830 |
ZP63 | SP | 0,25/6 | 4,32 | 13,75 | 825 |
ZP63 | SP | 0,37/6 | 5,99 | 15,17 | 910 |
ZP63 | SP | 0,55/6 | 9,31 | 15 | 900 |
ZP63 | SP | 0,75/6 | 12,98 | 14,92 | 895 |
ZP63 | SP | 1,1/6 | 19,21 | 15 | 900 |
ZP63 | SP | 1,5/6 | 25,68 | 15,42 | 925 |
ZP63 | SP | 2,2/6 | 37,32 | 15,67 | 940 |
ZP63 | SP | 0,09/8 | 1,72 | 10,5 | 630 |
ZP63 | SP | 0,12/8 | 2,37 | 10,92 | 655 |
ZP63 | SP | 0,18/8 | 3,73 | 11,25 | 675 |
ZP63 | SP | 0,25/8 | 5,45 | 11,17 | 670 |
ZP63 | SP | 0,37/8 | 8,56 | 10,92 | 655 |
ZP63 | SP | 0,55/8 | 13,11 | 10,83 | 650 |
ZP63 | SP | 0,75/8 | 17,28 | 11,33 | 680 |
ZP63 | SP | 1,1/8 | 25,61 | 11,33 | 680 |
ZP63 | SP | 1,5/8 | 33,63 | 11,83 | 710 |
ZP63 | L | 0,37/2 | 5,46 | 11,46 | 687,5 |
ZP63 | L | 0,55/2 | 8,62 | 11,63 | 697,5 |
ZP63 | L | 0,75/2 | 11,94 | 11,88 | 712,5 |
ZP63 | L | 1,1/2 | 18,24 | 11,81 | 708,75 |
ZP63 | L | 1,5/2 | 25,12 | 11,92 | 715 |
ZP63 | L | 2,2/2 | 37,59 | 11,88 | 712,5 |
ZP63 | L | 3/2 | 50,91 | 12,06 | 723,75 |
ZP63 | L | 0,25/4 | 8,19 | 5,52 | 331,25 |
ZP63 | L | 0,37/4 | 12,24 | 5,73 | 343,75 |
ZP63 | L | 0,55/4 | 18,55 | 5,81 | 348,75 |
ZP63 | L | 0,75/4 | 25,78 | 5,81 | 348,75 |
ZP63 | L | 1,1/4 | 38 | 5,88 | 352,5 |
ZP63 | L | 1,5/4 | 52,3 | 5,88 | 352,5 |
ZP63 | L | 0,18/6 | 9,61 | 3,46 | 207,5 |
ZP63 | L | 0,25/6 | 13,95 | 3,44 | 206,25 |
ZP63 | L | 0,37/6 | 19,17 | 3,79 | 227,5 |
ZP63 | L | 0,55/6 | 29,48 | 3,75 | 225 |
ZP63 | L | 0,75/6 | 40,92 | 3,73 | 223,75 |
ZP63 | L | 1,1/6 | 60,29 | 3,75 | 225 |
ZP63 | L | 0,09/8 | 5,88 | 2,63 | 157,5 |
ZP63 | L | 0,12/8 | 7,91 | 2,73 | 163,75 |
ZP63 | L | 0,18/8 | 12,12 | 2,81 | 168,75 |
ZP63 | L | 0,25/8 | 17,49 | 2,79 | 167,5 |
ZP63 | L | 0,37/8 | 27,15 | 2,73 | 163,75 |
ZP63 | L | 0,55/8 | 41,33 | 2,71 | 162,5 |
ZP63 | L | 0,75/8 | 54,27 | 2,83 | 170 |
ZP71 | SP | 1,5/2 | 5,76 | 47,67 | 2860 |
ZP71 | SP | 2,2/2 | 9,03 | 47,5 | 2850 |
ZP71 | SP | 3/2 | 12,52 | 48,25 | 2895 |
ZP71 | SP | 4/2 | 17,05 | 48,33 | 2900 |
ZP71 | SP | 5,5/2 | 23,75 | 48,58 | 2915 |
ZP71 | SP | 7,5/2 | 32,8 | 48,58 | 2915 |
ZP71 | SP | 1,1/4 | 9,14 | 23,5 | 1410 |
ZP71 | SP | 1,5/4 | 12,88 | 23,5 | 1410 |
ZP71 | SP | 2,2/4 | 19,29 | 23,67 | 1420 |
ZP71 | SP | 3/4 | 26,73 | 23,67 | 1420 |
ZP71 | SP | 4/4 | 35,51 | 24 | 1440 |
ZP71 | SP | 5,5/4 | 48,74 | 24,25 | 1455 |
ZP71 | SP | 7,5/4 | 66,89 | 24,25 | 1455 |
ZP71 | SP | 0,75/6 | 9,9 | 14,92 | 895 |
ZP71 | SP | 1,1/6 | 14,97 | 15 | 900 |
Model | Převod | Motor | Síla | Rychlost | výsuvu |
- | - | kW/2p | kN | mm/s | mm/min |
ZP71 | SP | 1,5/6 | 20,25 | 15,42 | 925 |
ZP71 | SP | 2,2/6 | 29,73 | 15,67 | 940 |
ZP71 | SP | 3/6 | 40,53 | 15,83 | 950 |
ZP71 | SP | 4/6 | 54,42 | 15,83 | 950 |
ZP71 | SP | 5,5/6 | 75,27 | 15,83 | 950 |
ZP71 | SP | 0,37/8 | 6,3 | 10,92 | 655 |
ZP71 | SP | 0,55/8 | 10,01 | 10,83 | 650 |
ZP71 | SP | 0,75/8 | 13,4 | 11,33 | 680 |
ZP71 | SP | 1,1/8 | 20,19 | 11,33 | 680 |
ZP71 | SP | 1,5/8 | 26,93 | 11,75 | 705 |
ZP71 | SP | 2,2/8 | 40,33 | 11,67 | 700 |
ZP71 | SP | 3/8 | 55,41 | 11,67 | 700 |
ZP71 | L | 1,5/2 | 19,22 | 11,92 | 715 |
ZP71 | L | 2,2/2 | 29,32 | 11,88 | 712,5 |
ZP71 | L | 3/2 | 40,1 | 12,06 | 723,75 |
ZP71 | L | 4/2 | 54,1 | 12,08 | 725 |
ZP71 | L | 5,5/2 | 74,81 | 12,15 | 728,75 |
ZP71 | L | 7,5/2 | 102,8 | 12,15 | 728,75 |
ZP71 | L | 1,1/4 | 29,65 | 5,88 | 352,5 |
ZP71 | L | 1,5/4 | 41,23 | 5,88 | 352,5 |
ZP71 | L | 2,2/4 | 61,04 | 5,92 | 355 |
ZP71 | L | 3/4 | 84,02 | 5,92 | 355 |
ZP71 | L | 4/4 | 111,16 | 6 | 360 |
ZP71 | L | 0,75/6 | 32,01 | 3,73 | 223,75 |
ZP71 | L | 1,1/6 | 47,69 | 3,75 | 225 |
ZP71 | L | 1,5/6 | 63,99 | 3,85 | 231,25 |
ZP71 | L | 2,2/6 | 93,32 | 3,92 | 235 |
ZP71 | L | 3/6 | 126,67 | 3,96 | 237,5 |
ZP71 | L | 0,37/8 | 20,87 | 2,73 | 163,75 |
ZP71 | L | 0,55/8 | 32,35 | 2,71 | 162,5 |
ZP71 | L | 0,75/8 | 42,82 | 2,83 | 170 |
ZP71 | L | 1,1/8 | 63,83 | 2,83 | 170 |
ZP71 | L | 1,5/8 | 84,64 | 2,94 | 176,25 |
ZP71 | L | 2,2/8 | 126,06 | 2,92 | 175 |
ZP80 | SP | 1,1/4 | 7,1 | 23,5 | 1410 |
ZP80 | SP | 1,5/4 | 10,34 | 23,5 | 1410 |
ZP80 | SP | 2,2/4 | 15,87 | 23,67 | 1420 |
ZP80 | SP | 3/4 | 22,3 | 23,67 | 1420 |
ZP80 | SP | 4/4 | 29,88 | 24 | 1440 |
ZP80 | SP | 5,5/4 | 41,31 | 24,25 | 1455 |
ZP80 | SP | 7,5/4 | 56,98 | 24,25 | 1455 |
ZP80 | SP | 11/4 | 84,11 | 24,33 | 1460 |
ZP80 | SP | 15/4 | 115,34 | 24,33 | 1460 |
ZP80 | SP | 0,75/6 | 7,76 | 14,92 | 895 |
ZP80 | SP | 1,1/6 | 12,14 | 15 | 900 |
ZP80 | SP | 1,5/6 | 16,7 | 15,42 | 925 |
ZP80 | SP | 2,2/6 | 24,89 | 15,67 | 940 |
ZP80 | SP | 3/6 | 34,21 | 15,83 | 950 |
ZP80 | SP | 4/6 | 46,21 | 15,83 | 950 |
ZP80 | SP | 5,5/6 | 64,21 | 15,83 | 950 |
ZP80 | SP | 7,5/6 | 87,28 | 16 | 960 |
ZP80 | SP | 11/6 | 130,22 | 15,83 | 950 |
ZP80 | SP | 0,37/8 | 4,65 | 10,92 | 655 |
ZP80 | SP | 0,55/8 | 7,86 | 10,83 | 650 |
ZP80 | SP | 0,75/8 | 10,78 | 11,33 | 680 |
ZP80 | SP | 1,1/8 | 16,65 | 11,33 | 680 |
ZP80 | SP | 1,5/8 | 22,47 | 11,75 | 705 |
ZP80 | SP | 2,2/8 | 34,04 | 11,67 | 700 |
ZP80 | SP | 3/8 | 47,07 | 11,67 | 700 |
ZP80 | SP | 4/8 | 61,99 | 11,92 | 715 |
ZP80 | SP | 5,5/8 | 86,53 | 11,83 | 710 |
ZP80 | SP | 7,5/8 | 120,36 | 11,67 | 700 |
ZP80 | L | 1,1/4 | 23,05 | 5,88 | 352,5 |
ZP80 | L | 1,5/4 | 32,58 | 5,88 | 352,5 |
ZP80 | L | 2,2/4 | 48,89 | 5,92 | 355 |
ZP80 | L | 3/4 | 67,82 | 5,92 | 355 |
ZP80 | L | 4/4 | 90,17 | 6 | 360 |
ZP80 | L | 5,5/4 | 123,85 | 6,06 | 363,75 |
ZP80 | L | 7,5/4 | 170,04 | 6,06 | 363,75 |
ZP80 | L | 11/4 | 250 | 6,08 | 365 |
ZP80 | L | 0,75/6 | 24,99 | 3,73 | 223,75 |
ZP80 | L | 1,1/6 | 37,9 | 3,75 | 225 |
ZP80 | L | 1,5/6 | 51,32 | 3,85 | 231,25 |
ZP80 | L | 2,2/6 | 75,48 | 3,92 | 235 |
ZP80 | L | 3/6 | 102,95 | 3,96 | 237,5 |
ZP80 | L | 4/6 | 138,32 | 3,96 | 237,5 |
ZP80 | L | 5,5/6 | 191,37 | 3,96 | 237,5 |
ZP80 | L | 7,5/6 | 259,35 | 4 | 240 |
ZP80 | L | 0,37/8 | 15,81 | 2,73 | 163,75 |
ZP80 | L | 0,55/8 | 25,27 | 2,71 | 162,5 |
ZP80 | L | 0,75/8 | 33,89 | 2,83 | 170 |
ZP80 | L | 1,1/8 | 51,19 | 2,83 | 170 |
ZP80 | L | 1,5/8 | 68,33 | 2,94 | 176,25 |
ZP80 | L | 2,2/8 | 102,44 | 2,92 | 175 |
ZP80 | L | 3/8 | 140,84 | 2,92 | 175 |
ZP80 | L | 4/8 | 184,82 | 2,98 | 178,75 |
ZP80 | L | 5,5/8 | 257,13 | 2,96 | 177,5 |
ZP135 | SP | 15/8 | 400 | 2 | 120 |
ZP135 | L | 8/2 | 400 | 45 | 2700 |
