Krokový motor 3518X-04 - katalogový list krokového motoru 3518X-04

Krokový motor 3518X-04

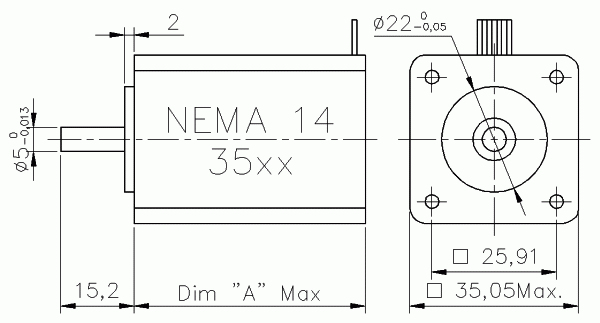

photo dimensions
katalogový list krokového motoru 3518X-04
ModelMomentProud
fází
PřírubaDélkaOdpor
fáze
Indukčnost
fáze
Moment
setrvačnosti
HmotnostPočet
vývodů
-NmAmmmmOhmmHkg.cm2kg-
3518X-040,050,4535x35263,82,70,01100,1134

Úhel Motoru:1.8 stupňů na krok
Na celou otáčku:200 kroků na otáčku

Momentově rychlostní křivka

Připojení krokového motoru

Bipolar DriverAA-BB-
Color Code 1RedBlueGreenBlack
Color Code 2BrownOrangeRedYellow
Color Code 3RedRed/WhiteGreenGreen/White
