Krokový motor 417-09-03 - katalogový list krokového motoru 417-09-03

Krokový motor 417-09-03

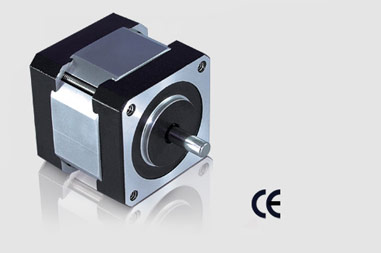

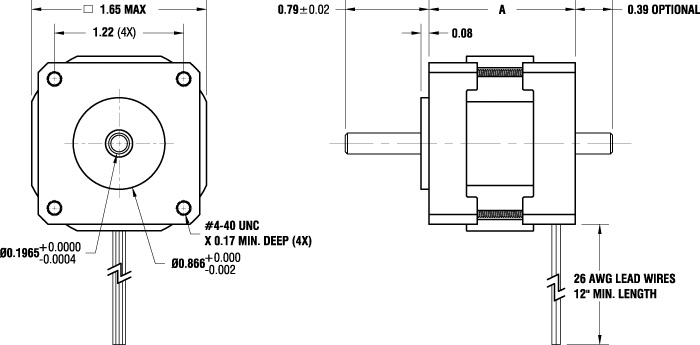

photo dimensions
katalogový list krokového motoru 417-09-03
ModelMomentProud
fází		PřírubaDélkaOdpor
fáze		Indukčnost
fáze		Moment
setrvačnosti		HmotnostPočet
vývodů
-NmAmmmmOhmmHkg.cm2kg-
417-09-030,081,242x4223,632,20,00920,1364

Úhel Motoru:0.9 stupňů na krok
Na celou otáčku:400 kroků na otáčku

Momentově rychlostní křivka

Připojení krokového motoru

Bipolar DriverAA-BB-
Color Code 1RedBlueGreenBlack
Color Code 2BrownOrangeRedYellow
Color Code 3RedRed/WhiteGreenGreen/White
