Krokový motor 4209S-03

dimensions

katalogový list krokového motoru 4209S-03

Model	Moment	Proud fází	Příruba	Délka	Odpor fáze	Indukčnost fáze	Moment setrvačnosti	Hmotnost	Počet vývodů
-	Nm	A	mm	mm	Ohm	mH	kg.cm²	kg	-
4209S-03S	0,22	0,22	42x42	34	74,4	172	0,0348	0,200	4
4209S-03P	0,22	0,44	42x42	34	18,6	43	0,0348	0,200	4
4209S-03	0,16	0,31	42x42	34	37,2	43	0,0348	0,200	6

Úhel Motoru:	0.9	stupňů na krok
Na celou otáčku:	400	kroků na otáčku

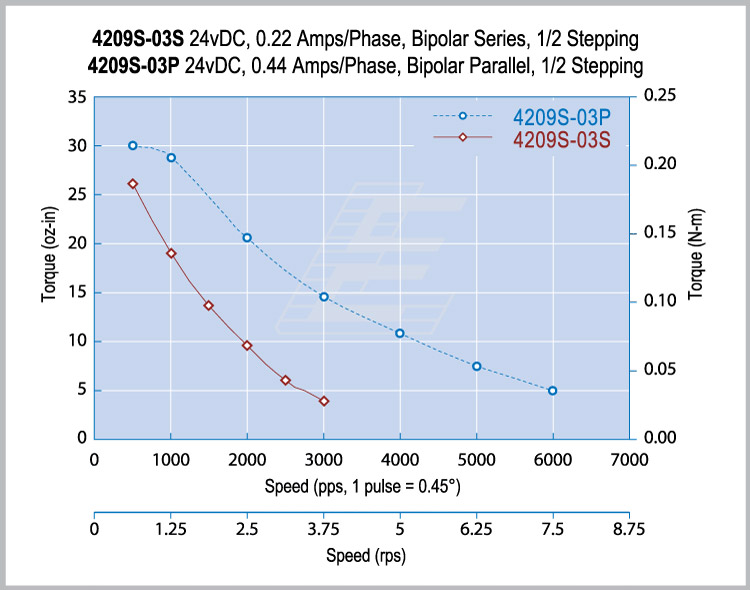

Momentově rychlostní křivka

křivka

Připojení krokového motoru

Bipolar Driver	A	A-	B	B-
Color Code 1	Red	Blue	Green	Black
Color Code 2	Brown	Orange	Red	Yellow
Color Code 3	Red	Red/White	Green	Green/White
