Stepper Motor for Vacuum 211-20-02

photo dimensions
Datasheet of Vacuum Rated Stepper Motor 211-20-02
ModelTorqueCurrentFlangeLengthResistenceInductivityInertiaWeightWires
-NmAmmmmOhmmHkg.cm2kg-
211-20-020,121,328x2851,11,91,70,01830,2004

Step Angle:1.8 degree per step
Full Rotation:200 steps per rotation

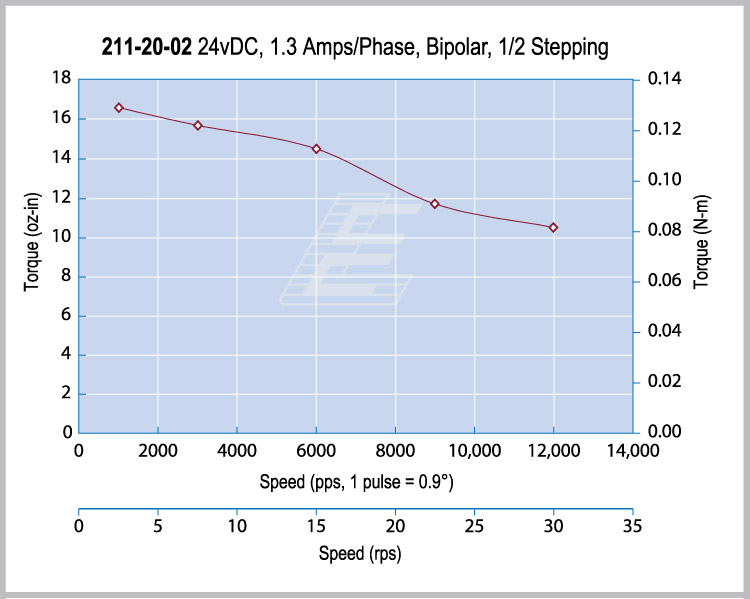

Torque Speed Curve

křivka

Electric Connection

Bipolar DriverAA-BB-
Color Code 1RedBlueGreenBlack
Color Code 2BrownOrangeRedYellow
Color Code 3RedRed/WhiteGreenGreen/White
