Krokové lineární motory - Aktuátory - Výkonostní parametry - Rozměry
Micro Řada LC15 - Krokový aktuátor - Krokový aktuátor - LC 15
| Captive | LC15 |
| Non-captive | - |
| External Lin | LE15 |
| Zapojeni | Bipolární |
| Pracovní napětí | 4 VDC | 5 VDC | 12 VDC |
| Proud Fází | 0,2 A | 0,16 A | 0,07 A |
| Odpor Fáze | 20 Ohm | 31 Ohm | 180 Ohm |
| Indukčnost fáze | 5,6 mH | 8,7 mH | 48,8 mH |
| Spotřeba výkonu | 1,6 W |
| Krokový úhel | special 180 |
| Nárůst teploty | 750C nárůst |
| Hmotnost | 28 g |
| Izolační odpor | 100 MOhm |
Objednací
Kód | Lineární
posuv |
| - | mm/krok |
| W | 0,020 |
| AQ | 0,025 |
| BH | 0,050 |
| DC | 0,0100 |
Verze Captive
 |

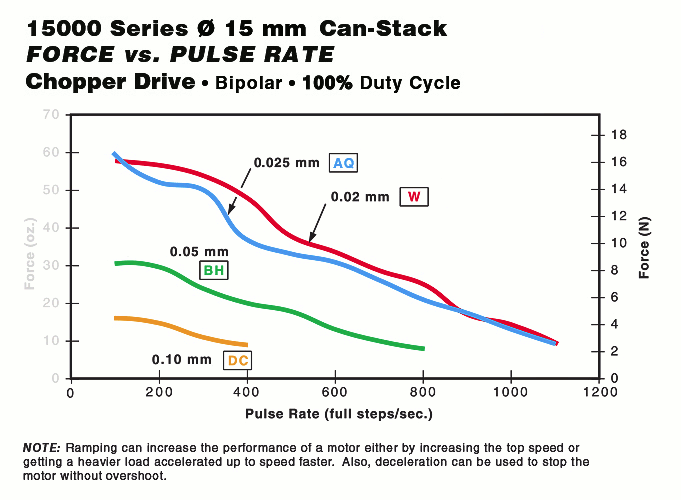

Síla v závislosti na rychlosti - křivka pro krokový aktuátor

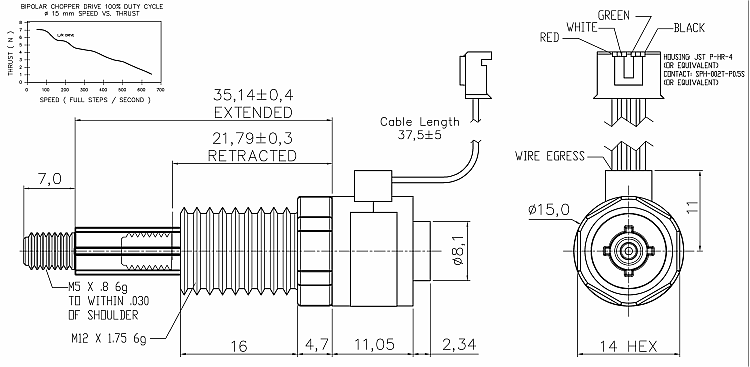

LC15 Micro krokový aktuátor - CAPTIVE - Rozměrový výkres:

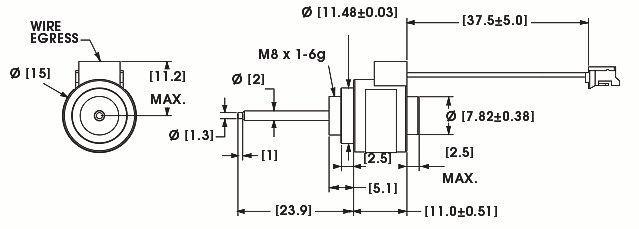

LE15 Micro krokový aktuátor - External Linear - Rozměrový výkres:
Standard screw Lengths up to 60mm. For longer screws please consult us.

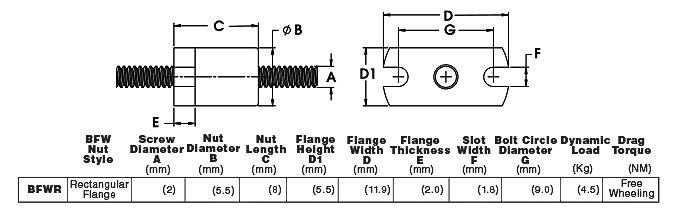

LE15 - External Linear - Square Nut:

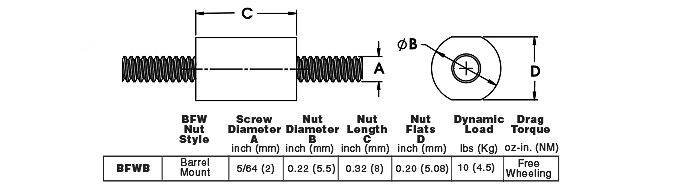

LE15 - External Linear - Barrel Nut:

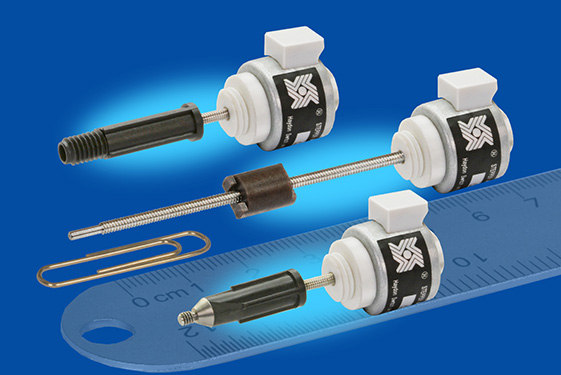

Custom Design Miniature Micro Řada LE Stepper Actuator

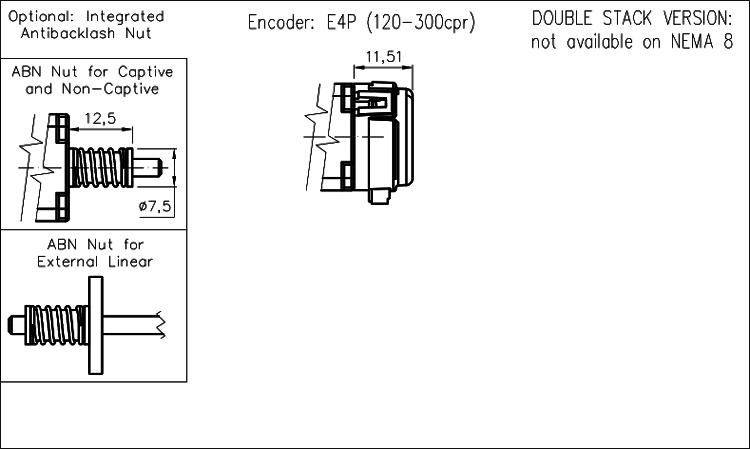

Krokový aktuátor - Krokový aktuátor - NEMA 8
| Captive | NEMA8-SS-CA |
| Non-captive | NEMA8-SS-NC |
| External Lin | NEMA8-SS-EL |
| Zapojeni | Bipolární |
| Pracovní napětí | 2,5 VDC | 5 VDC | 7,5 VDC |
| Proud Fází | 0,49 A | 0,24 A | 0,16 A |
| Odpor Fáze | 5,1 Ohm | 20,4 Ohm | 45,9 Ohm |
| Indukčnost fáze | 1,5 mH | 5,0 mH | 11,7 mH |
| Spotřeba výkonu | 2,45 W Total |
| Setrvačnost rotoru | 1,4 gcm2 |
| Nárůst teploty | 750C nárůst |
| Hmotnost | 43 g |
| Izolační odpor | 20 MOhm |

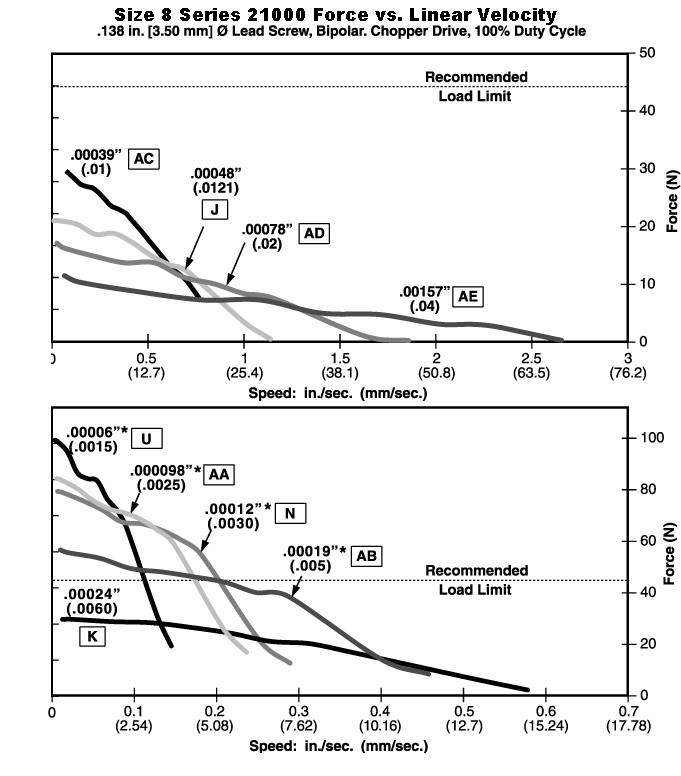

Objednací
Kód | Lineární
posuv |
| - | mm/krok | mm/rot |
| U | 0,0015 | 0,3 |
| AA | 0,0025 | 0,5 |
| N | 0,003 | 0,6 |
| AB | 0,005 | 1 |
| K | 0,006 | 1,2 |
| AC | 0,01 | 2 |
| J | 0,0121 | 2,42 |
| AD | 0,02 | 4 |
| AE | 0,04 | 8 |

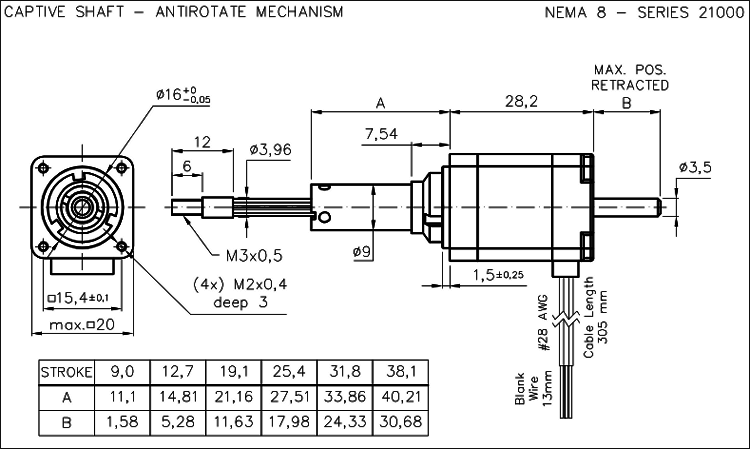

Verze Captive
 | Non-Captive
 |

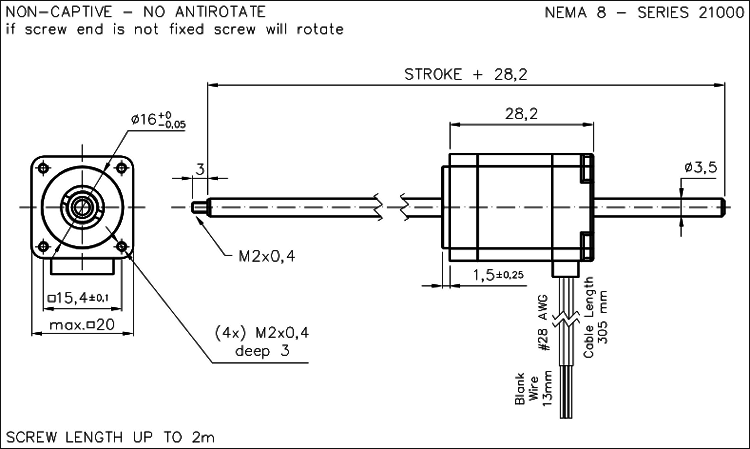

External Linear
 |
Síla zpětného pohybu - samosvornost závitu :
Síla zpětného pohybu - samosvornost závitu
| Captive | NEMA11-SS-CA |
| Non-captive | NEMA11-SS-NC |
| External Lin | NEMA11-SS-EL |
| Zapojeni | Bipolární |
| Pracovní napětí | 2,1 VDC | 5 VDC | 12 VDC |
| Proud Fází | 1,0 A | 0,42 A | 0,18 A |
| Odpor Fáze | 2,1 Ohm | 11,9 Ohm | 68,6 Ohm |
| Indukčnost fáze | 1,5 mH | 6,7 mH | 39,0 mH |
| Spotřeba výkonu | 4,2 W |
| Setrvačnost rotoru | 9,0 gcm2 |
| Nárůst teploty | 750C nárůst |
| Hmotnost | 119 g |
| Izolační odpor | 20 MOhm |

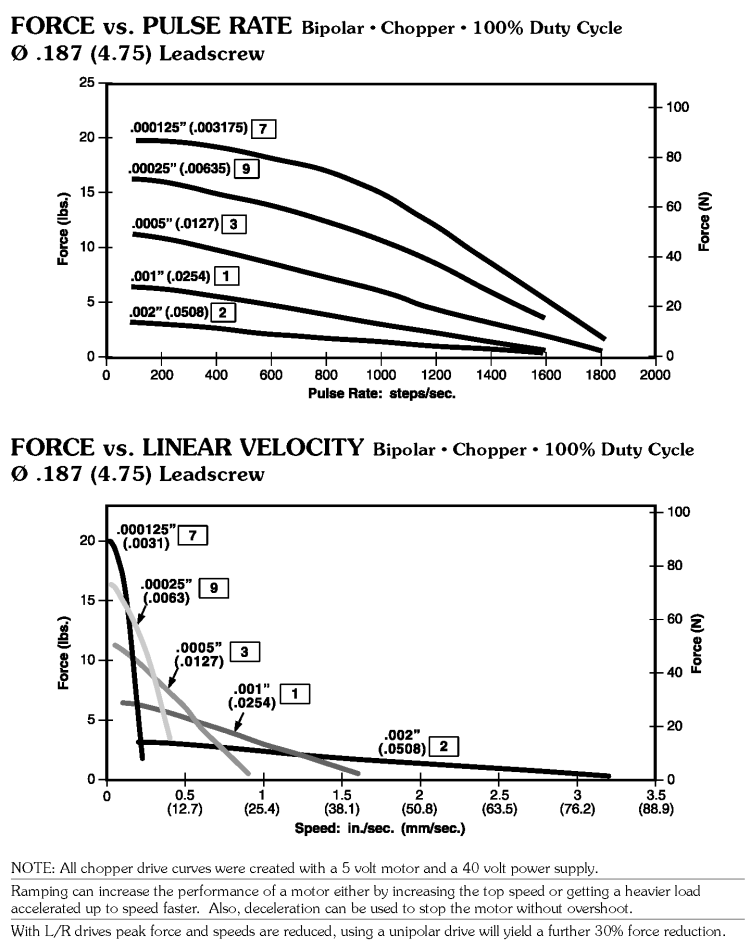

Objednací
Kód | Lineární
posuv |
| - | mm/krok | mm/rot |
| 7 | 0,0031 | 0,62 |
| 9 | 0,0063 | 1,26 |
| 3 | 0,0127 | 2,54 |
| 1 | 0,0254 | 5,08 |
| 2 | 0,0508 | 10,16 |

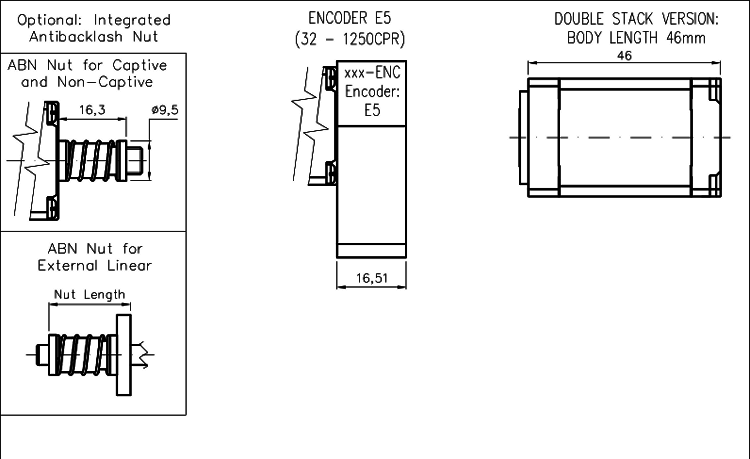

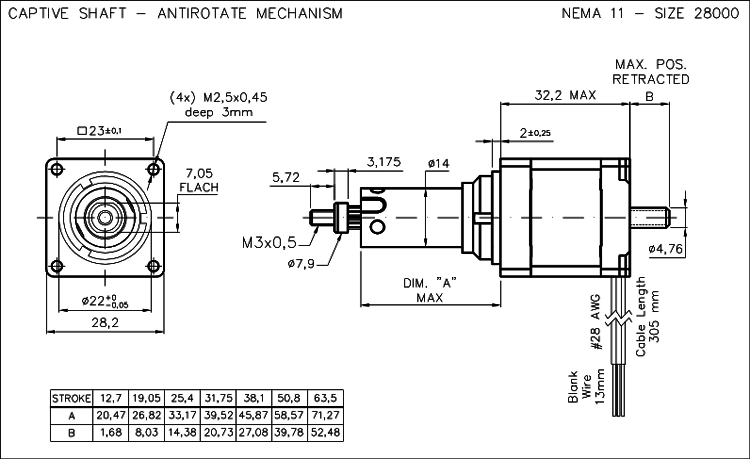

Verze Captive

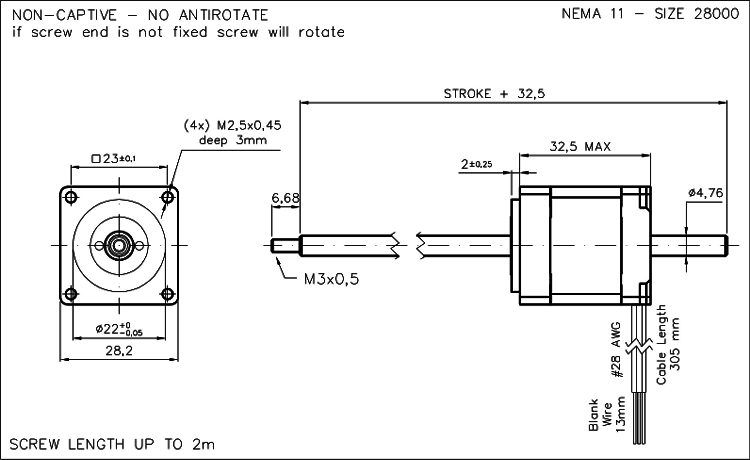

 | Non-Captive
 |

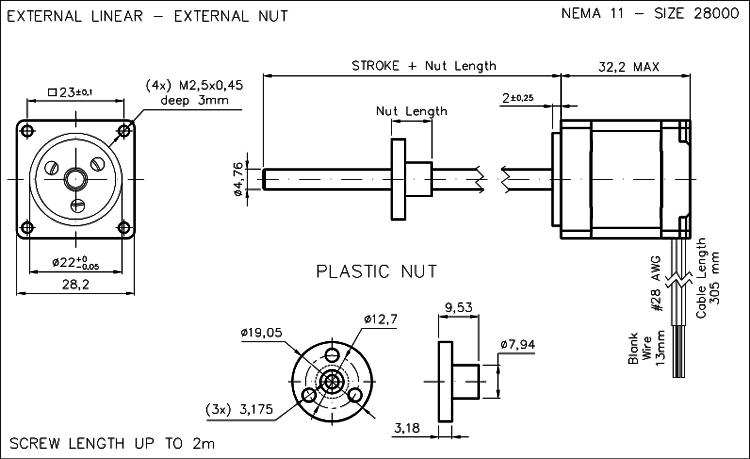

External Linear
 |
| Captive | NEMA11-DS-CA |
| Non-captive | NEMA11-DS-NC |
| External Lin | NEMA11-DS-EL |
| Zapojeni | Bipolární |
| Pracovní napětí | 2,1 VDC | 5 VDC | 12 VDC |
| Proud Fází | 1,9 A | 750 mA | 350 mA |
| Odpor Fáze | 1,1 Ohm | 6,7 Ohm | 34,8 Ohm |
| Indukčnost fáze | 1,1 m | 5,8 mH | 35,6 mH |
| Spotřeba výkonu | 7,5 W Total |
| Nárůst teploty | 750C nárůst |
| Hmotnost | 180 g |
| Izolační odpor | 20 MOhm |
| Max Load Limit | 133 N |
Objednací
Kód | Lineární
posuv |
| - | mm/krok | mm/rot |
| 7 | 0,0031 | 0,62 |
| 9 | 0,0063 | 1,26 |
| 3 | 0,0127 | 2,54 |
| 1 | 0,0254 | 5,08 |
| 2 | 0,0508 | 10,16 |
Verze Captive
 | Non-Captive
 |
External Linear
 |

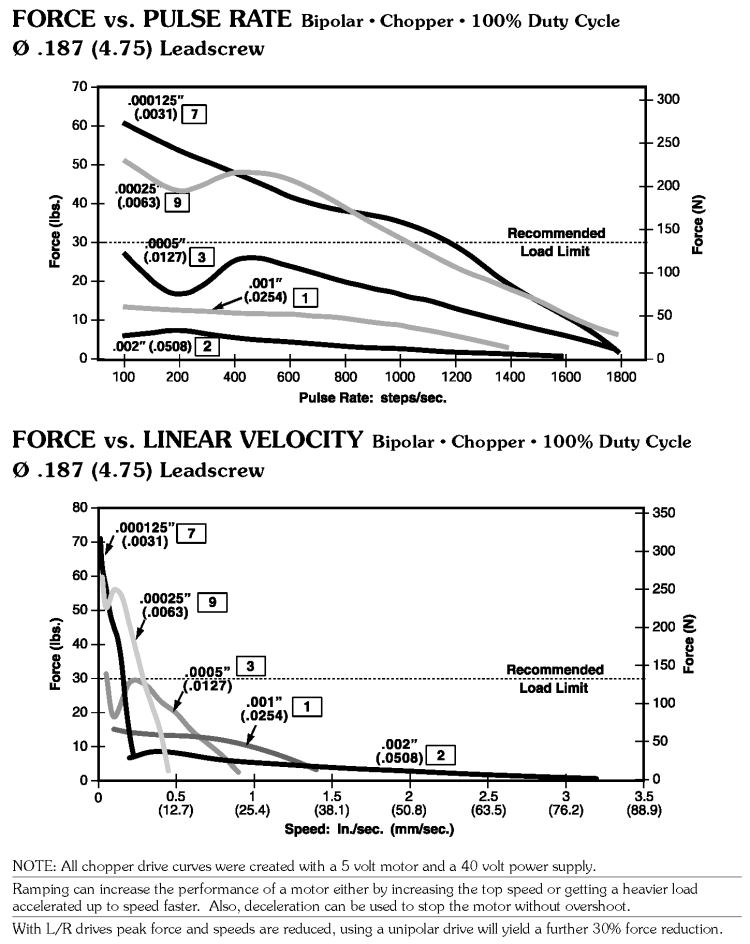

Síla zpětného pohybu - samosvornost závitu :
Síla zpětného pohybu - samosvornost závitu
| Captive | NEMA14-SS-CA |
| Non-captive | NEMA14-SS-NC |
| External Lin | NEMA14-SS-EL |
| Zapojeni | Bipolární |
| Pracovní napětí | 2,33 VDC | 5 VDC | 12 VDC |
| Proud Fází | 1,25 A | 0,57 A | 0,24 A |
| Odpor Fáze | 1,86 Ohm | 8,8 Ohm | 50,5 Ohm |
| Indukčnost fáze | 2,8 mH | 13 mH | 60 mH |
| Spotřeba výkonu | 5,7 W |
| Setrvačnost rotoru | 27,0 gcm2 |
| Nárůst teploty | 750C nárůst |
| Hmotnost | 162 g |
| Izolační odpor | 20 MOhm |

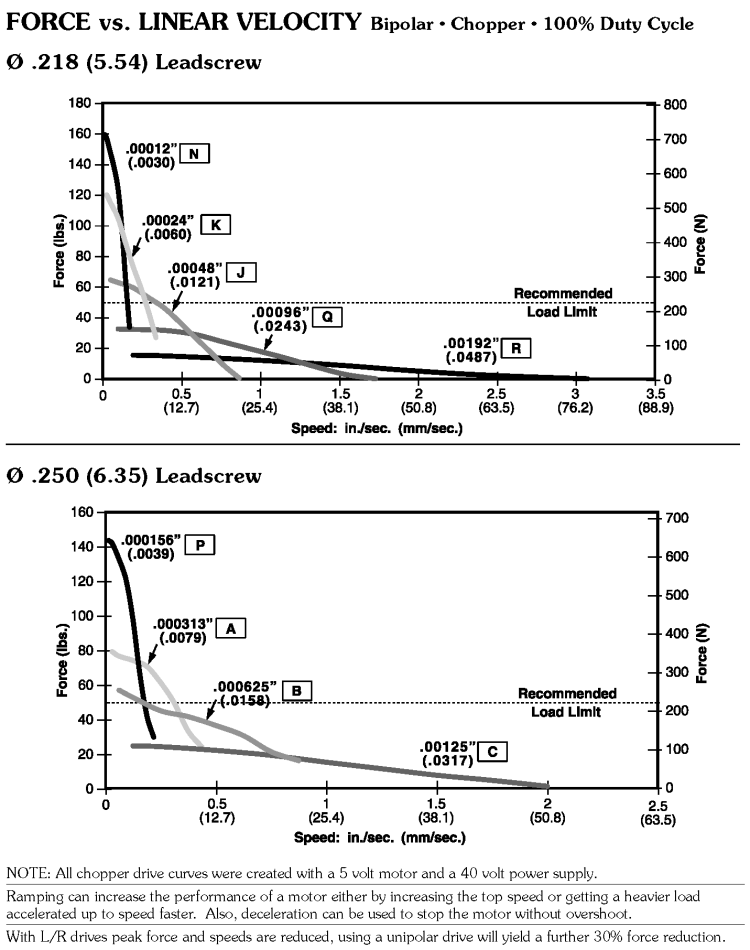

Objednací
Kód | Lineární
posuv |
| - | mm/krok | mm/rot |
| N | 0,003 | 0,6 |
| K | 0,006 | 1,2 |
| J | 0,0121 | 2,42 |
| Q | 0,0243 | 4,86 |
| R | 0,0487 | 9,74 |
| P | 0,0039 | 0,78 |
| A | 0,0079 | 1,58 |
| B | 0,0158 | 3,16 |
| C | 0,0317 | 6,34 |
Verze Captive
 | Non-Captive
 |
External Linear
 |
| Captive | NEMA14-SS-CA_09DEG |
| Non-captive | NEMA14-SS-CA_09DEG |
| External Lin | NEMA14-SS-CA_09DEG |
| Zapojeni | Bipolární |
| Pracovní napětí | 2,33 VDC | 5 VDC | 12 VDC |
| Proud Fází | 1,25 A | 0,57 A | 0,24 A |
| Odpor Fáze | 1,86 Ohm | 8,8 Ohm | 50,5 Ohm |
| Indukčnost fáze | 2,8 mH | 13 mH | 60 mH |
| Spotřeba výkonu | 5,7 W |
| Setrvačnost rotoru | 27 gcm2 |
| Nárůst teploty | 750C nárůst |
| Hmotnost | 162 g |
| Izolační odpor | 20 MOhm |

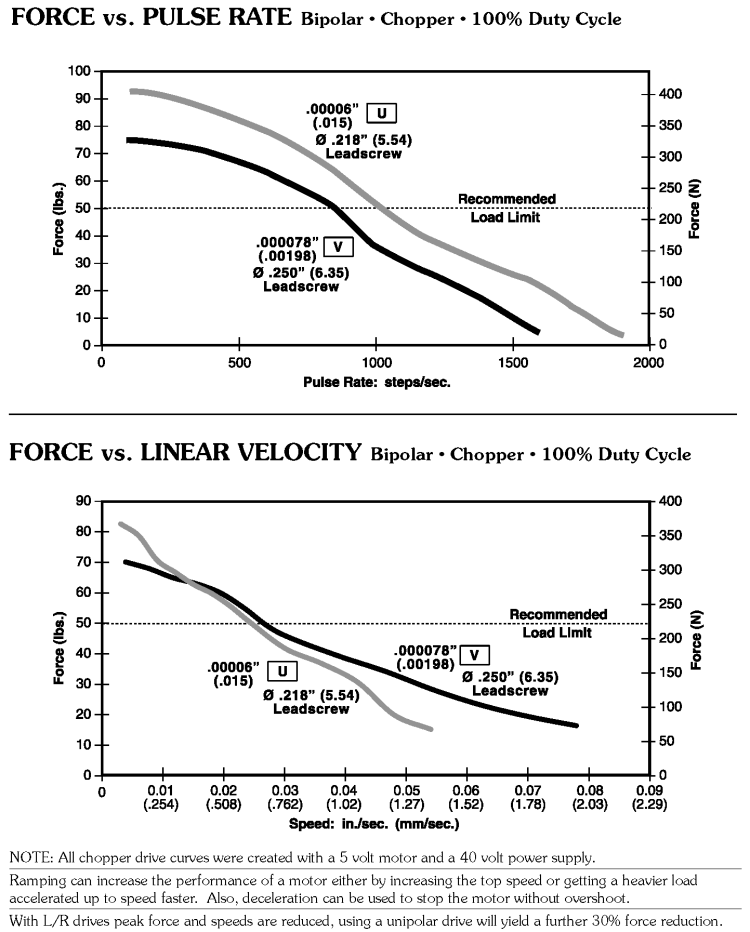

Objednací
Kód | Lineární
posuv |
| - | mm/krok | mm/rot |
| U | 0,0015 | 0,6 |
| V | 0,00198 | 0,792 |
Verze Captive
| Non-Captive
|
External Linear
|
| Captive | NEMA14-DS-CA |
| Non-captive | NEMA14-DS-NC |
| External Lin | NEMA14-DS-EL |
| Zapojeni | Bipolární |
| Pracovní napětí | 2,33 VDC | 5 VDC | 12 VDC |
| Proud Fází | 2 A | 910 mA | 380 mA |
| Odpor Fáze | 1,2 Ohm | 5,5 Ohm | 31,6 Ohm |
| Indukčnost fáze | 1,95 mH | 7,63 mH | 65,1 mH |
| Spotřeba výkonu | 9,1 W Total |
| Nárůst teploty | 750C nárůst |
| Hmotnost | 240 g |
| Izolační odpor | 20 MOhm |
| Max Load Limit | 222 N |
Objednací
Kód | Lineární
posuv |
| - | mm/step | mm/rot |
| B | 0,0158 | 3,16 |
| C | 0,0317 | 6,34 |
| Y | 0,0635 | 12,7 |
| AG | 0,0953 | 19,06 |
| Z | 0,127 | 25,4 |
Verze Captive
 | Non-Captive
 |
External Linear
 |

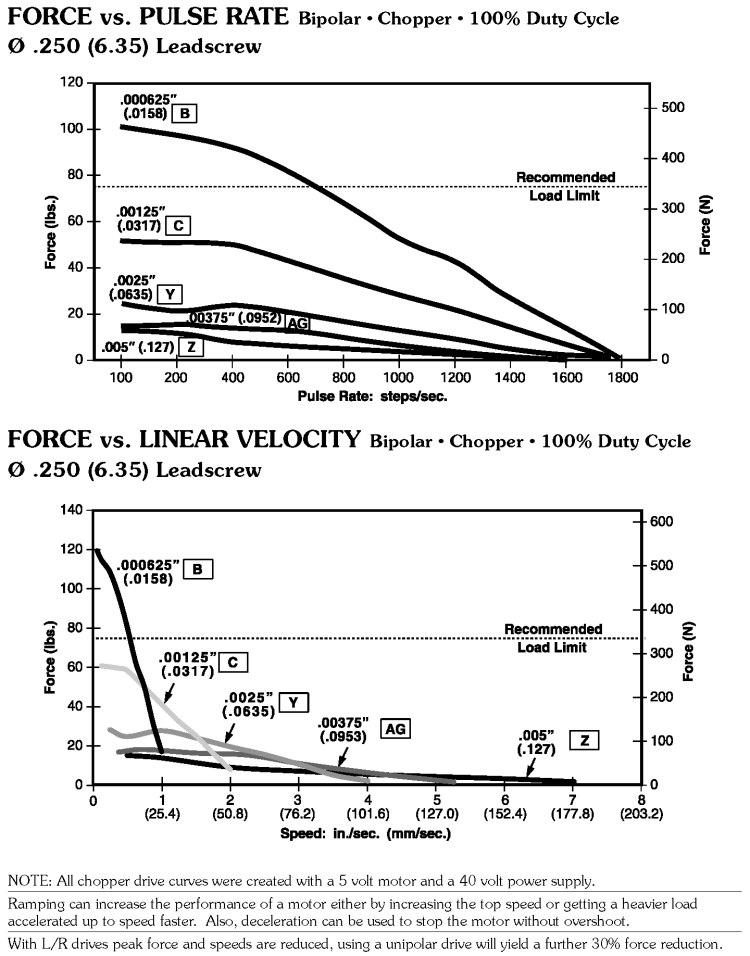

Síla zpětného pohybu - samosvornost závitu :
Síla zpětného pohybu - samosvornost závitu

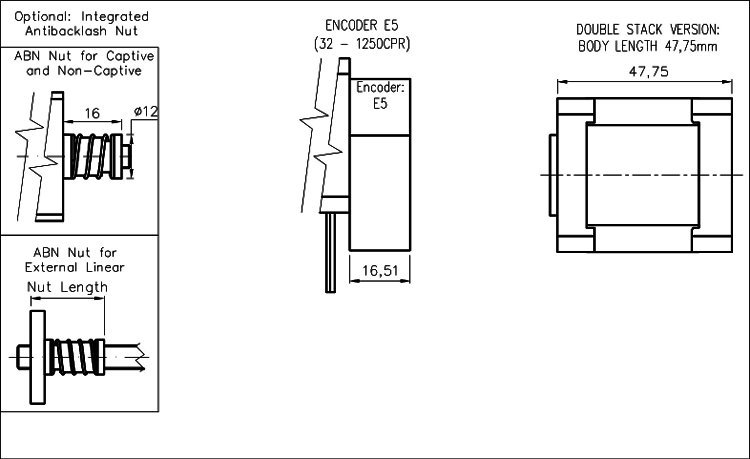

| Captive | NEMA17-SS-CA |
| Non-captive | NEMA17-SS-NC |
| External Lin | NEMA17-SS-EL |
| Zapojeni | Bipolární |
| Pracovní napětí | 2,33 VDC | 5 VDC | 12 VDC |
| Proud Fází | 1,5 A | 700 mA | 290 mA |
| Odpor Fáze | 1,56 Ohm | 7,2 Ohm | 41,5 Ohm |
| Indukčnost fáze | 1,9 mH | 8,7 mH | 54,0 mH |
| Spotřeba výkonu | 7 W |
| Setrvačnost rotoru | 37 gcm2 |
| Nárůst teploty | 750C nárůst |
| Hmotnost | 241 g |
| Izolační odpor | 20 MOhm |
Objednací
Kód | Lineární
posuv |
| - | mm/krok | mm/rot |
| N | 0,003 | 0,6 |
| K | 0,006 | 1,2 |
| J | 0,0121 | 2,42 |
| Q | 0,0243 | 4,86 |
| R | 0,0487 | 9,74 |
| P | 0,0039 | 0,78 |
| A | 0,0079 | 1,58 |
| B | 0,0158 | 3,16 |
| C | 0,0317 | 6,34 |

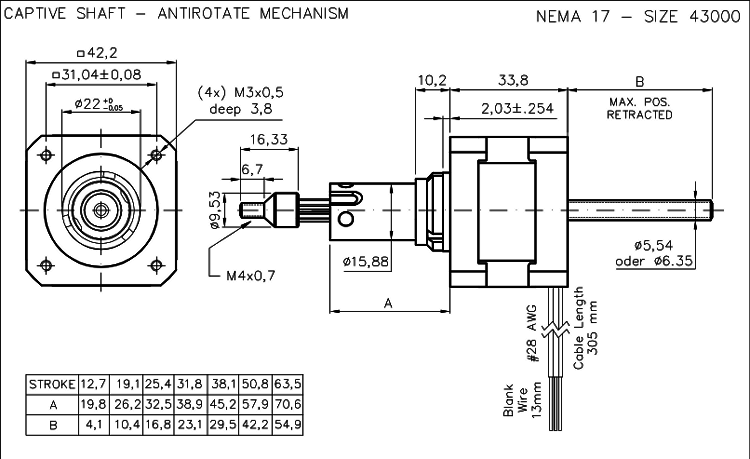

Verze Captive
 | Non-Captive
 |
External Linear
 |
| Captive | NEMA17-SS-CA_09GED |
| Non-captive | NEMA17-SS-NC_09GED |
| External Lin | NEMA17-SS-EL_09GED |
| Zapojeni | Bipolární |
| Pracovní napětí | 2,33 VDC | 5 VDC | 12 VDC |
| Proud Fází | 1,5 A | 700 mA | 290 mA |
| Odpor Fáze | 1,56 Ohm | 7,2 Ohm | 41,5 Ohm |
| Indukčnost fáze | 2,6 mH | 12,0 mH | 70,0 mH |
| Spotřeba výkonu | 7 W |
| Setrvačnost rotoru | 37 gcm2 |
| Nárůst teploty | 750C nárůst |
| Hmotnost | 241 g |
| Izolační odpor | 20 MOhm |
Objednací
Kód | Lineární
posuv |
| - | mm/krok | mm/rot |
| U | 0,0015 | 0,6 |
| V | 0,00198 | 0,792 |
Verze Captive

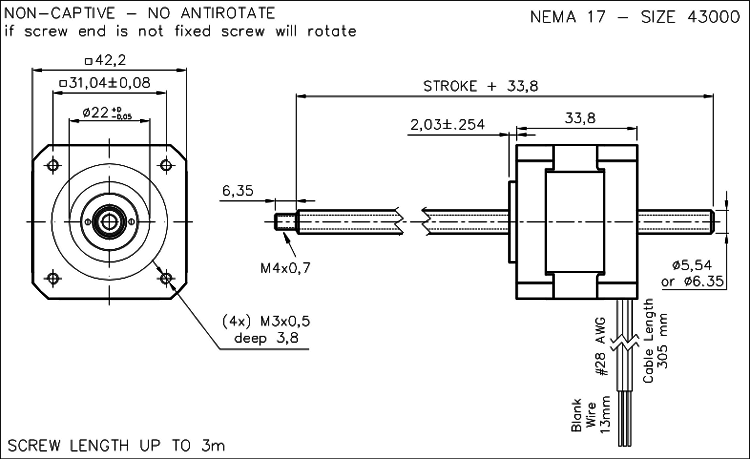

| Non-Captive
|

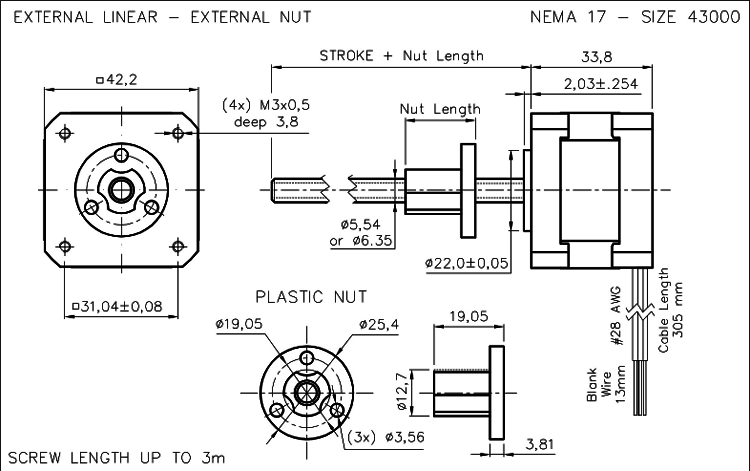

External Linear
|
| Captive | NEMA17-DS-CA |
| Non-captive | NEMA17-DS-NC |
| External Lin | NEMA17-DS-EL |
| Zapojeni | Bipolární |
| Pracovní napětí | 2,33 VDC | 5 VDC | 12 VDC |
| Proud Fází | 2,6 A | 1,3 A | 550 mA |
| Odpor Fáze | 0,9 Ohm | 3,8 Ohm | 21,9 Ohm |
| Indukčnost fáze | 1,33 mH | 8,21 mH | 45,1 mH |
| Spotřeba výkonu | 14 W Total |
| Nárůst teploty | 750C nárůst |
| Hmotnost | 352 g |
| Izolační odpor | 20 MOhm |
| Max Load Limit | 337 N |
Objednací
Kód | Lineární
posuv |
| - | mm/krok | mm/rot |
| B | 0,0158 | 3,16 |
| C | 0,0317 | 6,34 |
| Y | 0,0635 | 12,7 |
| AG | 0,0953 | 19,06 |
| Z | 0,127 | 25,4 |
Verze Captive
 | Non-Captive
 |
External Linear
 |
Síla zpětného pohybu - samosvornost závitu :
Síla zpětného pohybu - samosvornost závitu
| Captive | NEMA23-SS-CA |
| Non-captive | NEMA23-SS-NC |
| External Lin | NEMA23-SS-EL |
| Zapojeni | Bipolární |
| Pracovní napětí | 3,25 VDC | 5 VDC | 12 VDC |
| Proud Fází | 2,0 A | 1,3 A | 0,54 A |
| Odpor Fáze | 1,63 Ohm | 3,85 Ohm | 22,2 Ohm |
| Indukčnost fáze | 3,5 mH | 10,5 mH | 58 mH |
| Spotřeba výkonu | 13 W |
| Setrvačnost rotoru | 166 gcm2 |
| Nárůst teploty | 750C nárůst |
| Hmotnost | 511 g |
| Izolační odpor | 20 MOhm |

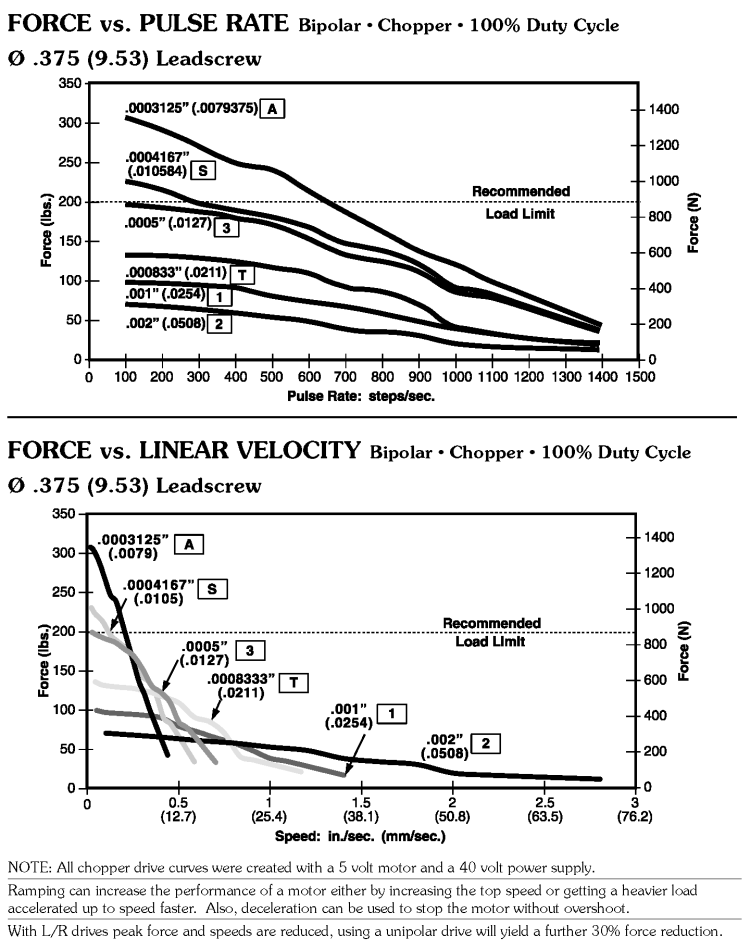

Objednací
Kód | Lineární
posuv |
| - | mm/krok | mm/rot |
| A | 0,0079 | 1,58 |
| S | 0,0105 | 2,1 |
| 3 | 0,0127 | 2,54 |
| T | 0,0211 | 4,22 |
| 1 | 0,0254 | 5,08 |
| 2 | 0,0508 | 10,16 |

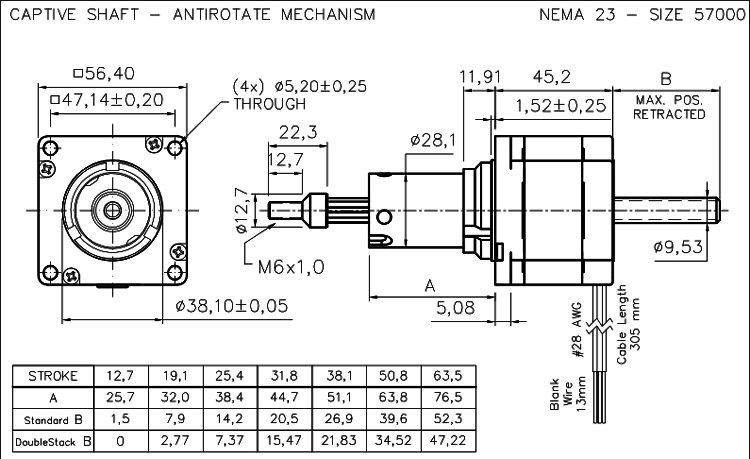

Verze Captive

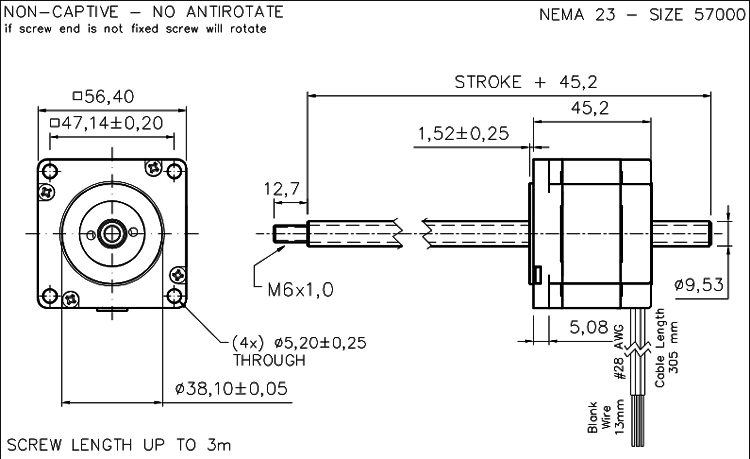

 | Non-Captive
 |

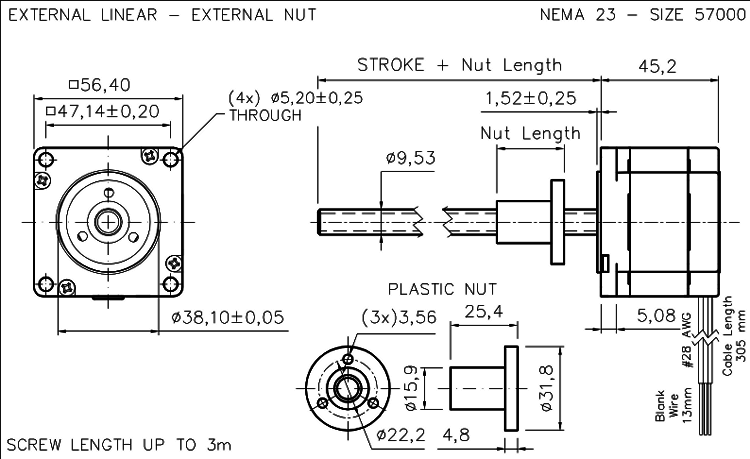

External Linear
 |
| Captive | NEMA23-SS-CA_09DEG |
| Non-captive | NEMA23-SS-NC_09DEG |
| External Lin | NEMA23-SS-EL_09DEG |
| Zapojeni | Bipolární |
| Pracovní napětí | 5 VDC |
| Proud Fází | 2,0 A | 1,3 A | 0,54 A |
| Odpor Fáze | 1,63 Ohm | 3,85 Ohm | 22,2 Ohm |
| Indukčnost fáze | 4,2 mH | 13 mH | 68 mH |
| Spotřeba výkonu | | 7 W | |
| Setrvačnost rotoru | 37 gcm2 |
| Nárůst teploty | 750C nárůst |
| Hmotnost | 511 g |
| Izolační odpor | 20 MOhm |
Objednací
Kód | Lineární
posuv |
| - | mm/krok | mm/rot |
| P | 0,0039 | 1,56 |
| X | 0,00529 | 2,12 |
| 9 | 0,00635 | 2,54 |
Verze Captive
| Non-Captive
|
External Linear
|

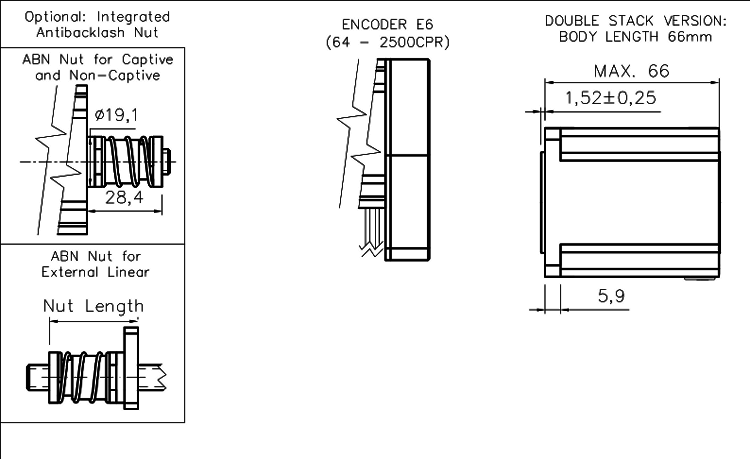

| Captive | NEMA23-DS-CA |
| Non-captive | NEMA23-DS-NC |
| External Lin | NEMA23-DS-EL |
| Zapojeni | Bipolární |
| Pracovní napětí | 5 VDC |
| Proud Fází | 4,1 A | 2,5 A | 1 A |
| Odpor Fáze | 0,8 Ohm | 2,0 Ohm | 12,0 Ohm |
| Indukčnost fáze | 2,3 mH | 7,6 mH | 35,0 mH |
| Spotřeba výkonu | | 25 W Total | |
| Nárůst teploty | 750C nárůst |
| Hmotnost | 958 g |
| Izolační odpor | 20 MOhm |
| Max Load Limit | 890 N |
Objednací
Kód | Lineární
posuv |
| - | mm/krok | mm/rot |
| 3 | 0,0127 | 2,54 |
| 1 | 0,0254 | 5,08 |
| 2 | 0,0508 | 10,16 |
| Y | 0,0635 | 12,7 |
| Z | 0,127 | 25,4 |
Verze Captive
 | Non-Captive
 |
External Linear
 |

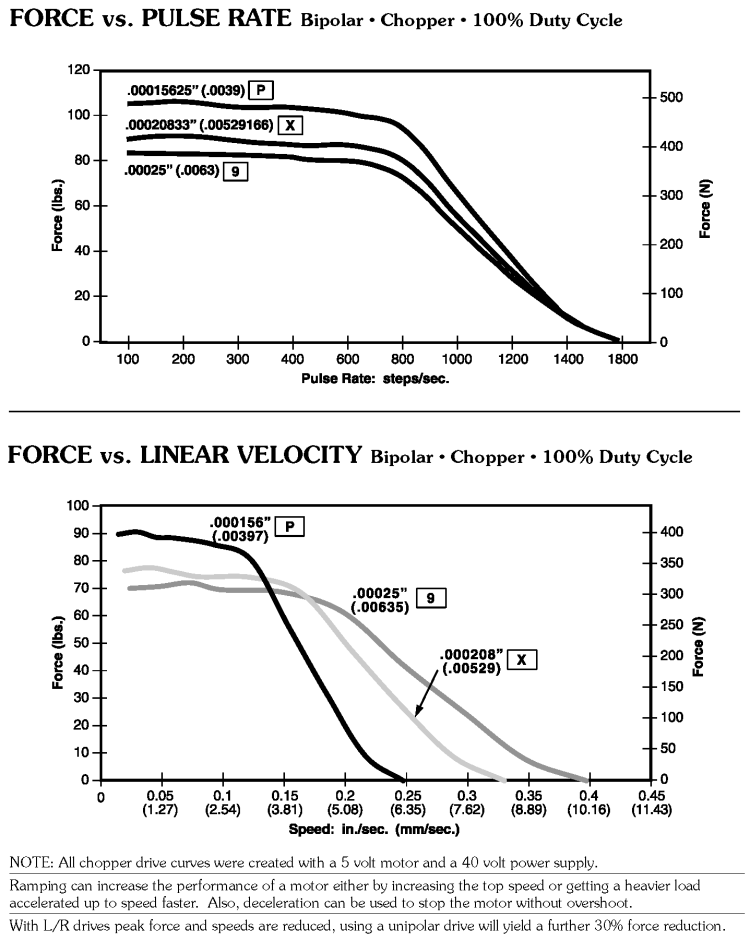

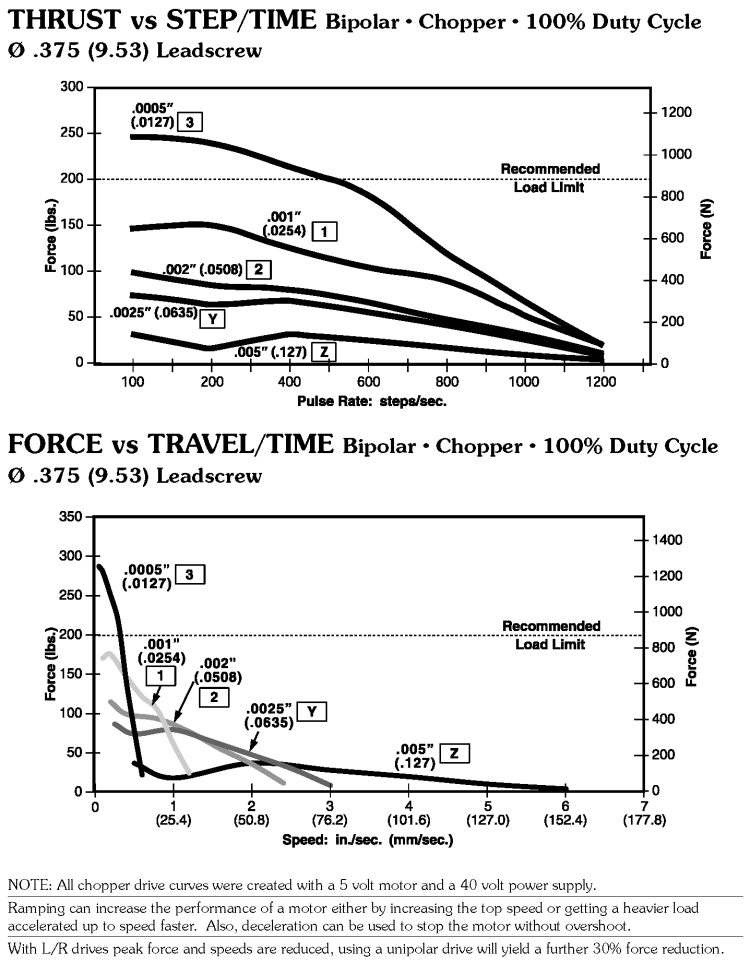

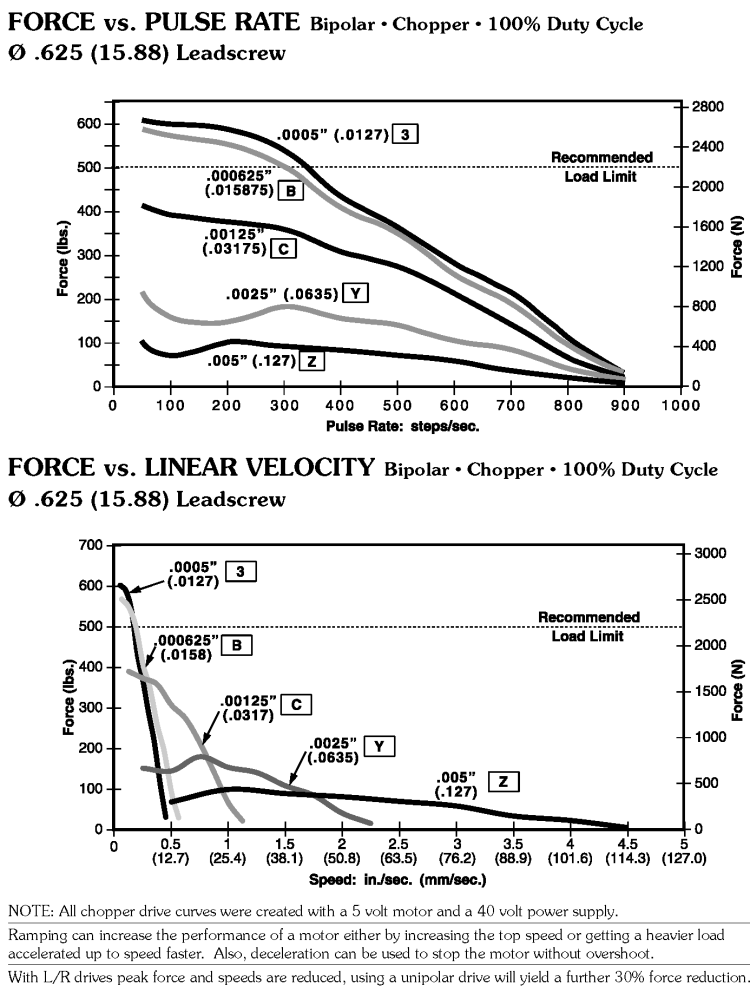

Síla zpětného pohybu - samosvornost závitu :
Síla zpětného pohybu - samosvornost závitu
| Captive | NEMA34-SS-CA |
| Non-captive | NEMA34-SS-NC |
| External Lin | NEMA34-SS-EL |
| Zapojeni | Bipolární |
| Pracovní napětí | 2,85 VDC | 5 VDC | 12 VDC |
| Proud Fází | 5,47 A | 3,12 A | 1,3 A |
| Odpor Fáze | 0,52 Ohm | 1,6 Ohm | 9,23 Ohm |
| Indukčnost fáze | 2,86 mH | 8,8 mH | 51 mH |
| Spotřeba výkonu | 31,2 W |
| Setrvačnost rotoru | 1760 gcm2 |
| Nárůst teploty | 750C Rise |
| Hmotnost | 2,3 Kg |
| Izolační odpor | 20 MOhm |
Objednací
Kód | Lineární
posuv |
| - | mm/krok | mm/rot |
| 3 | 0,0127 | 2,54 |
| B | 0,0158 | 3,16 |
| C | 0,0317 | 6,34 |
| Y | 0,0635 | 12,7 |
| Z | 0,127 | 25,4 |

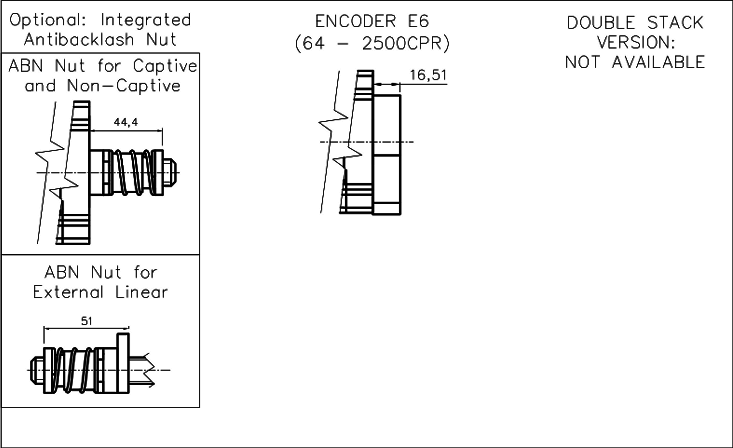

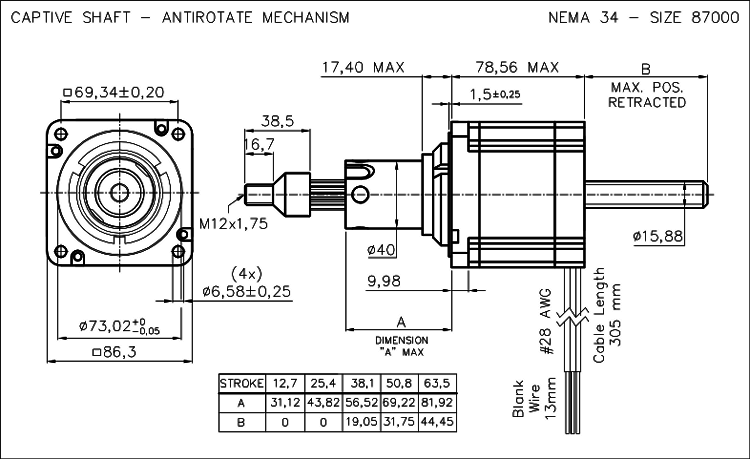

Verze Captive

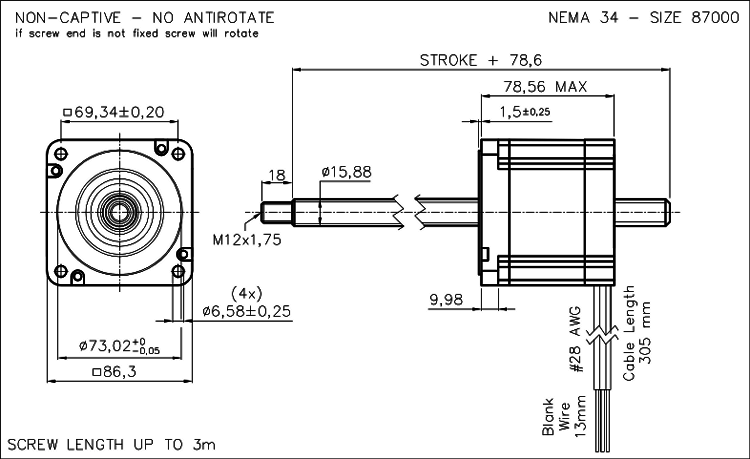

 | Non-Captive
 |

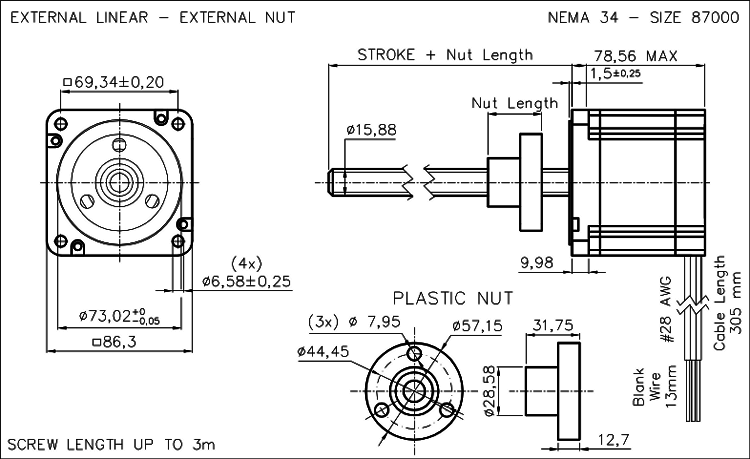

External Linear
 |
Síla zpětného pohybu - samosvornost závitu :
Síla zpětného pohybu - samosvornost závitu
