Krokové lineární motory - Aktuátory - Výkonostní parametry - Rozměry

ALLLC15NEMA8NEMA11NEMA14NEMA17NEMA23NEMA34


Krokový aktuátor - NEMA 14

CaptiveNEMA14-SS-CA
Non-captiveNEMA14-SS-NC
External LinNEMA14-SS-EL
ZapojeniBipolární
Pracovní napětí2,33 VDC5 VDC12 VDC
Proud Fází1,25 A0,57 A0,24 A
Odpor Fáze1,86 Ohm8,8 Ohm50,5 Ohm
Indukčnost fáze2,8 mH13 mH60 mH
Spotřeba výkonu5,7 W
Setrvačnost rotoru27,0 gcm2
Nárůst teploty750C nárůst
Hmotnost162 g
Izolační odpor20 MOhm
Objednací
Kód		Lineární
posuv
-mm/krokmm/rot
N0,0030,6
K0,0061,2
J0,01212,42
Q0,02434,86
R0,04879,74
P0,00390,78
A0,00791,58
B0,01583,16
C0,03176,34
Verze Captive
Verze Captive		Non-Captive
Non-Captive
External Linear
External Linear

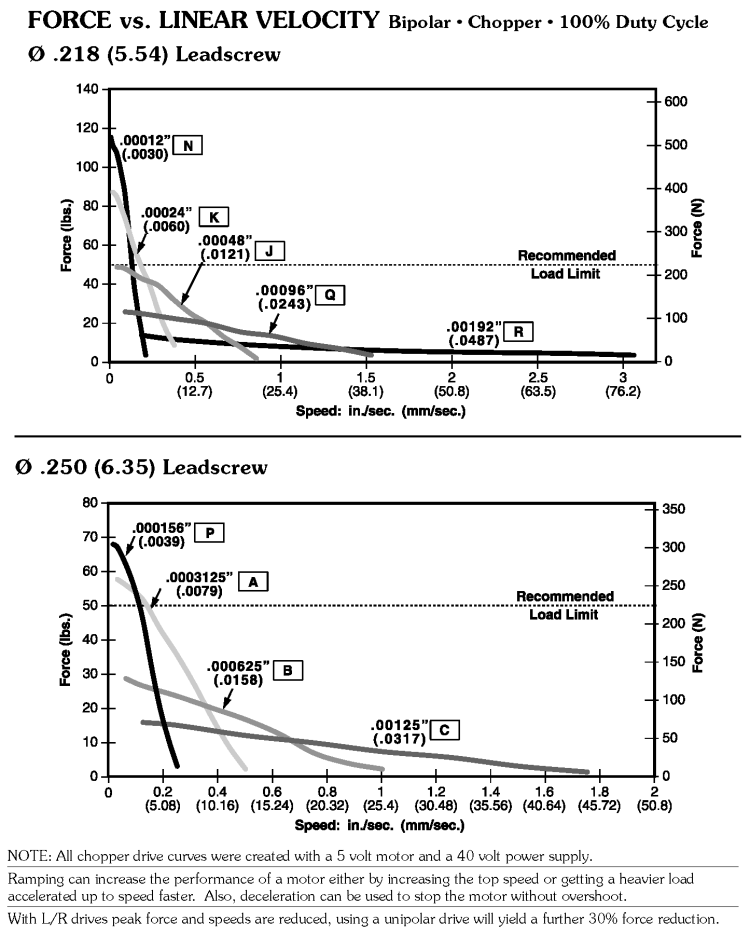

Síla v závislosti na rychlosti - křivka pro krokový aktuátor

21000

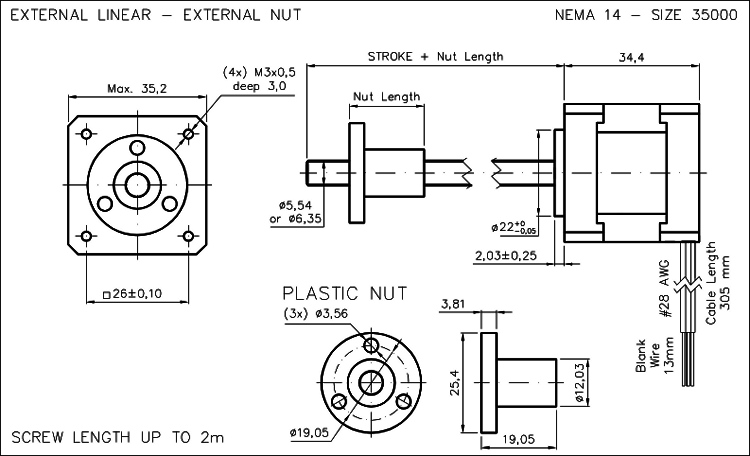

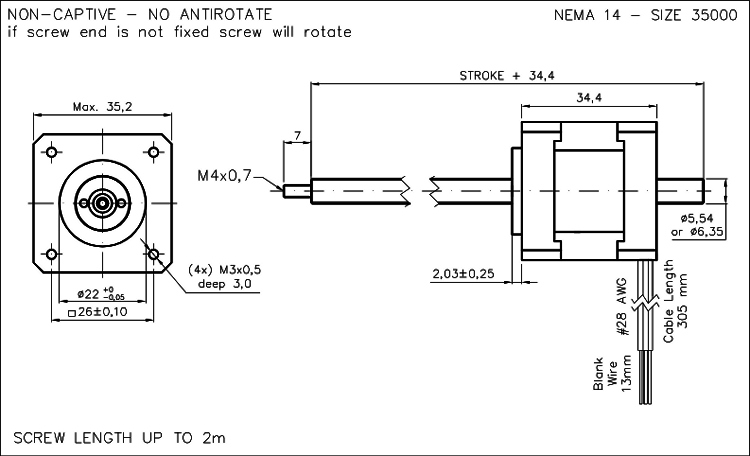

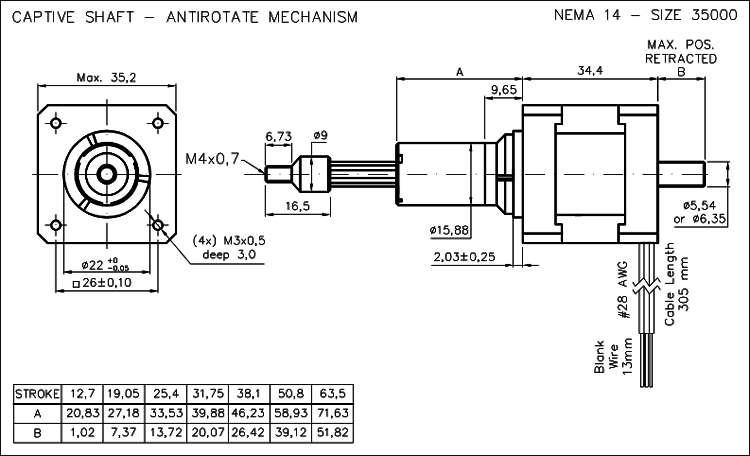

Řada 35000 - Nema 14 krokový aktuátor - Rozměrový výkres:

Nema 14 krokový aktuátor dimension drawing Nema 14 krokový aktuátor dimension drawing Nema 14 krokový aktuátor dimension drawing Nema 14 krokový aktuátor dimension drawing



Krokový aktuátor - NEMA 14 - Vysoce přesný - 0,9o stupně krokový úhel

CaptiveNEMA14-SS-CA_09DEG
Non-captiveNEMA14-SS-CA_09DEG
External LinNEMA14-SS-CA_09DEG
ZapojeniBipolární
Pracovní napětí2,33 VDC5 VDC12 VDC
Proud Fází1,25 A0,57 A0,24 A
Odpor Fáze1,86 Ohm8,8 Ohm50,5 Ohm
Indukčnost fáze2,8 mH13 mH60 mH
Spotřeba výkonu5,7 W
Setrvačnost rotoru27 gcm2
Nárůst teploty750C nárůst
Hmotnost162 g
Izolační odpor20 MOhm
Objednací
Kód		Lineární
posuv
-mm/krokmm/rot
U0,00150,6
V0,001980,792
Verze Captive
Verze Captive		Non-Captive
Non-Captive
External Linear
External Linear

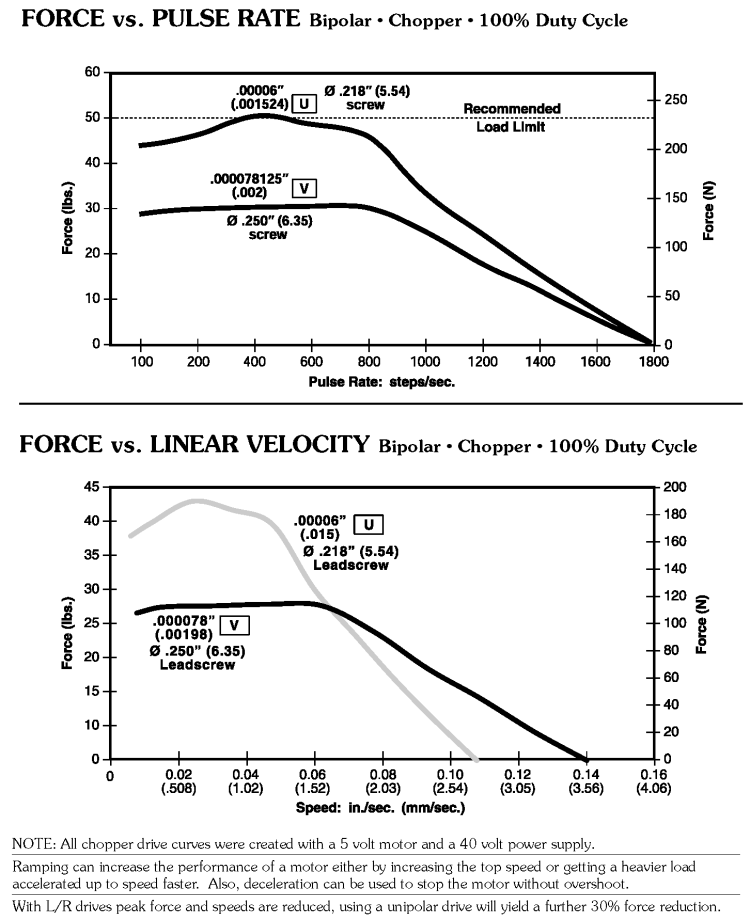

Stepper Actuator Force - Speed Curves:

35000

Řada 35000 - Nema 14 krokový aktuátor - Rozměrový výkres:

Nema 14 krokový aktuátor dimension drawing Nema 14 krokový aktuátor dimension drawing Nema 14 krokový aktuátor dimension drawing Nema 14 krokový aktuátor dimension drawing

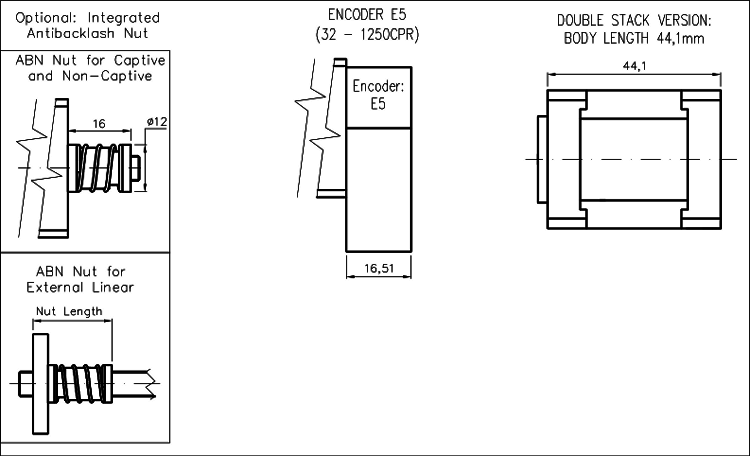

Krokový aktuátor - NEMA 14 - Vysokorychlostní verze - DOUBLE STACK - zdvojený stator

CaptiveNEMA14-DS-CA
Non-captiveNEMA14-DS-NC
External LinNEMA14-DS-EL
ZapojeniBipolární
Pracovní napětí2,33 VDC5 VDC12 VDC
Proud Fází2 A910 mA380 mA
Odpor Fáze1,2 Ohm5,5 Ohm31,6 Ohm
Indukčnost fáze1,95 mH7,63 mH65,1 mH
Spotřeba výkonu9,1 W Total
Nárůst teploty750C nárůst
Hmotnost240 g
Izolační odpor20 MOhm
Max Load Limit222 N
Objednací
Kód		Lineární
posuv
-mm/stepmm/rot
B0,01583,16
C0,03176,34
Y0,063512,7
AG0,095319,06
Z0,12725,4
Verze Captive
Verze Captive		Non-Captive
Non-Captive
External Linear
External Linear

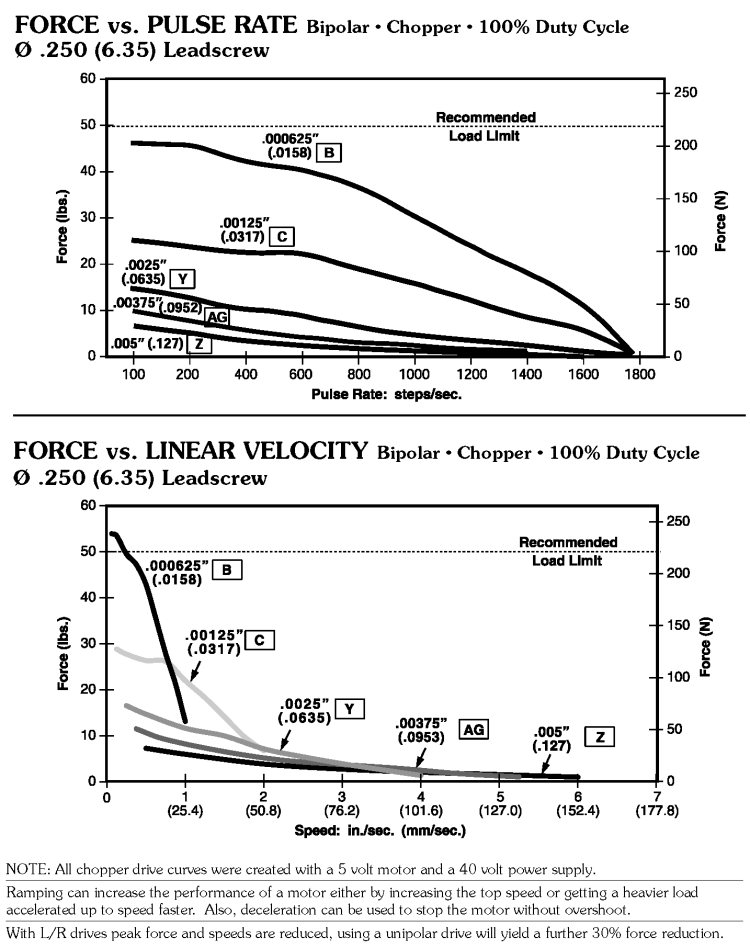

Síla v závislosti na rychlosti - křivka pro krokový aktuátor

35000

Řada 35000 - Nema 14 krokový aktuátor - Rozměrový výkres:

Nema 14 krokový aktuátor dimension drawing Nema 14 krokový aktuátor dimension drawing Nema 14 krokový aktuátor dimension drawing Nema 14 krokový aktuátor dimension drawing

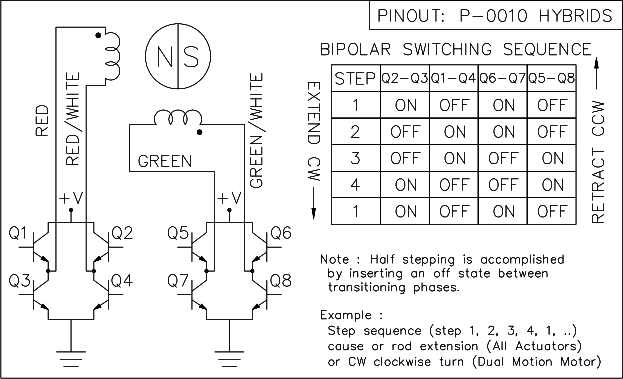

Hybridní krokové motory - standardní zapojení

Síla zpětného pohybu - samosvornost závitu :

Síla zpětného pohybu - samosvornost závitu
