Starsi Rady Krokove Motory - ServoDrive Základní přehled standardních typů krokových motorů
Krokové motory velikosti NEMA 06 - 3,46 ° úhel kroku
miniaturní krokový motor ( šířka pouze 16mm )
úhel krokou 3.46° ( 104 kroků na otáčku )
moment 13.06 mNm
rychlost 8000 ot/min
Momentově rychlostní křivka : Krokový motor NEMA 06 moment rychlost

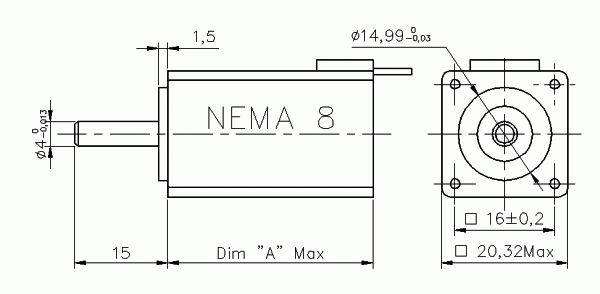

Krokové motory velikosti NEMA 8 - 1,8 ° úhel kroku
Length A Model Number Current per phase Holding Torque Resistance per phase Inductance per phase Inertia Weight Number of Leads Request a Quote mm - A Nm Ohm mH kg.cm2 kg - 33 208-13-01 0,6 0,02 6,5 1,7 0,00183 0,058955 4 43 208-17-01 0,8 0,03 5,4 1,5 0,00366 0,08163 4

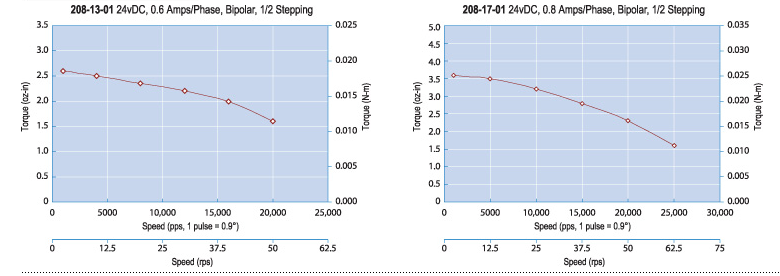

Momentově rychlostní křivky pro motor NEMA 8
NEMA8 - Low Cost Version
Model No. Rated Voltage Current /Phase Holding Torque Weight Length Rotor Inertia
Single Shaft V A Nm kg mm kg x m^2
NEMA8-3906-30-LC 3.9 0.6 0.018 0.06 30 2.0x10^7
NEMA8-3906-33-LC 3.9 0.6 0.018 0.06 33 2.0x10^7
NEMA8-4308-42-LC 4.32 0.8 0.029 0.08 42 3.6x10^7

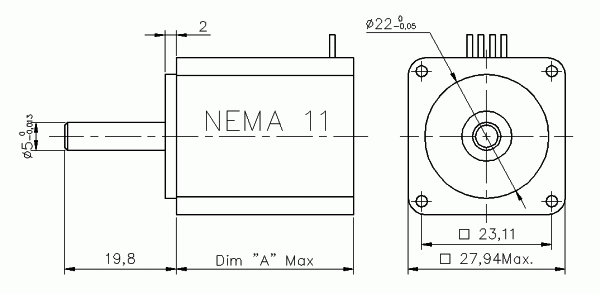

Stepper Motors Size NEMA 11 - 1,8 ° úhel kroku
Length A Model Number Current per phase Holding Torque Resistance per phase Inductance per phase Inertia Weight Number of Leads Request a Quote mm - A Nm Ohm mH kg.cm2 kg - 32 211-13-01 0,67 0,06 5,6 3,4 0,00915 0,10884 4 32 211-13-02 1,3 0,06 1,7 1,1 0,00915 0,10884 4 45 211-18-01 0,67 0,1 7,1 4,8 0,01281 0,140585 4 45 211-18-02 1,3 0,1 1,3 0,8 0,01281 0,140585 4 51,1 211-20-01 0,67 0,12 8,6 6,7 0,0183 0,19954 4 51,1 211-20-02 1,3 0,12 1,9 1,7 0,0183 0,19954 4

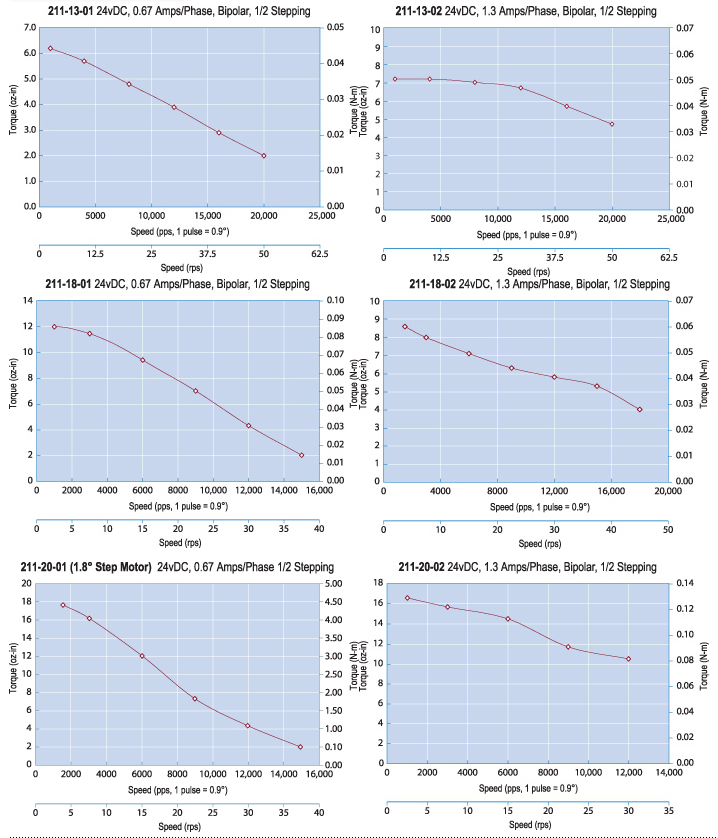

Momentově rychlostní křivky pro motor NEMA 11
NEMA11 - Low Cost Version
Model No. Rated Voltage Current /Phase Holding Torque Weight Length Rotor Inertia
Single Shaft V A Nm kg mm kg x m^2
NEMA11-3807-32-LC 3.8 0.67 0.059 0.11 31.5 9x10^7
NEMA11-4607-45-LC 4.56 0.67 0.093 0.14 44.5 12x10^7
NEMA11-6207-51-LC 6.2 0.67 0.118 0.2 50.5 18x10^7

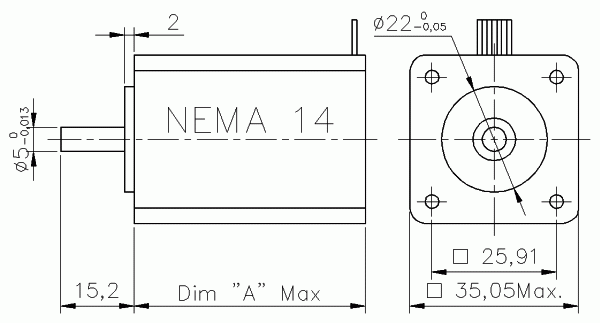

Stepper Motors Size NEMA 14 - 0,9 and 1,8 ° úhel kroku
Length A Model Number Current per phase Holding Torque Resistance per phase Inductance per phase Inertia Weight Number of Leads Request a Quote mm - A Nm Ohm mH kg.cm2 kg - 26 3518X-04 0,45 0,05 3,8 2,7 0,01098 0,113375 4 26 3518X-08 0,35 0,05 8,5 5,8 0,01098 0,113375 4 34 3518M-07* 0,8 0,14 7,5 8,1 0,01464 0,1814 4

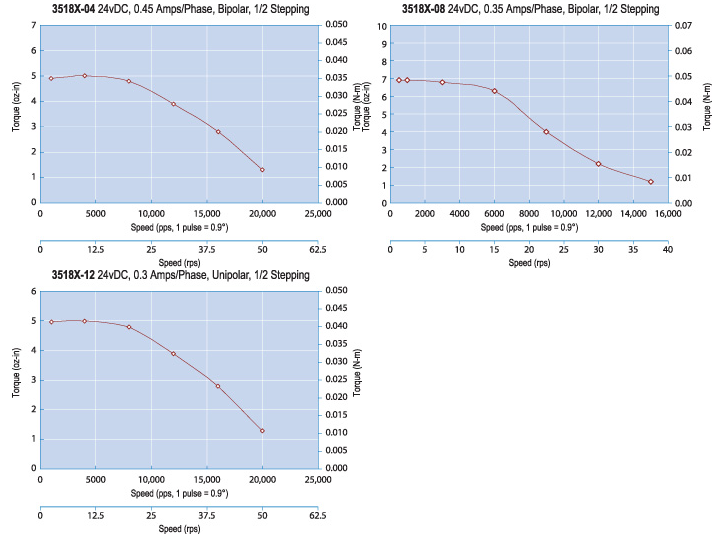

Momentově rychlostní křivky pro motor NEMA 14

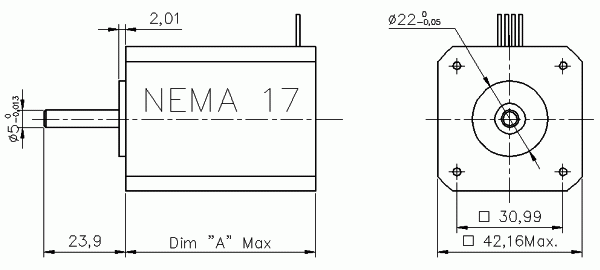

Stepper Motor Size NEMA 17 - 0,9 and 1,8 ° úhel kroku
Length A Model Number Current per phase Holding Torque Resistance per phase Inductance per phase Inertia Weight Number of Leads Request a Quote mm - A Nm Ohm mH kg.cm2 kg - 34 4118S-02 1,3 0,32 2,8 3,6 0,03294 0,1814 4 34 4118S-04S 0,67 0,32 9,9 12,5 0,03294 0,1814 4 34 4118S-04P 1,34 0,32 2,5 3,1 0,03294 0,1814 4 34 4118S-09 0,9 0,32 5,3 6,7 0,03294 0,1814 4 40,1 4118M-01 1,7 0,44 1,5 3 0,05124 0,2721 4 40,1 4118M-06S 0,7 0,44 10,8 21,8 0,05124 0,2721 4 40,1 4118M-06P 1,4 0,44 2,7 5,5 0,05124 0,2721 4 48 4118L-01 2 0,59 1,4 2,7 0,06771 0,31745 4 48 4118L-07S 1,05 0,59 5,2 9,4 0,06771 0,31745 4 48 4118L-07P 2,1 0,59 1,3 2,3 0,06771 0,31745 4 59,9 4118C-01 2 0,89 2 3,3 0,10248 0,40815 4

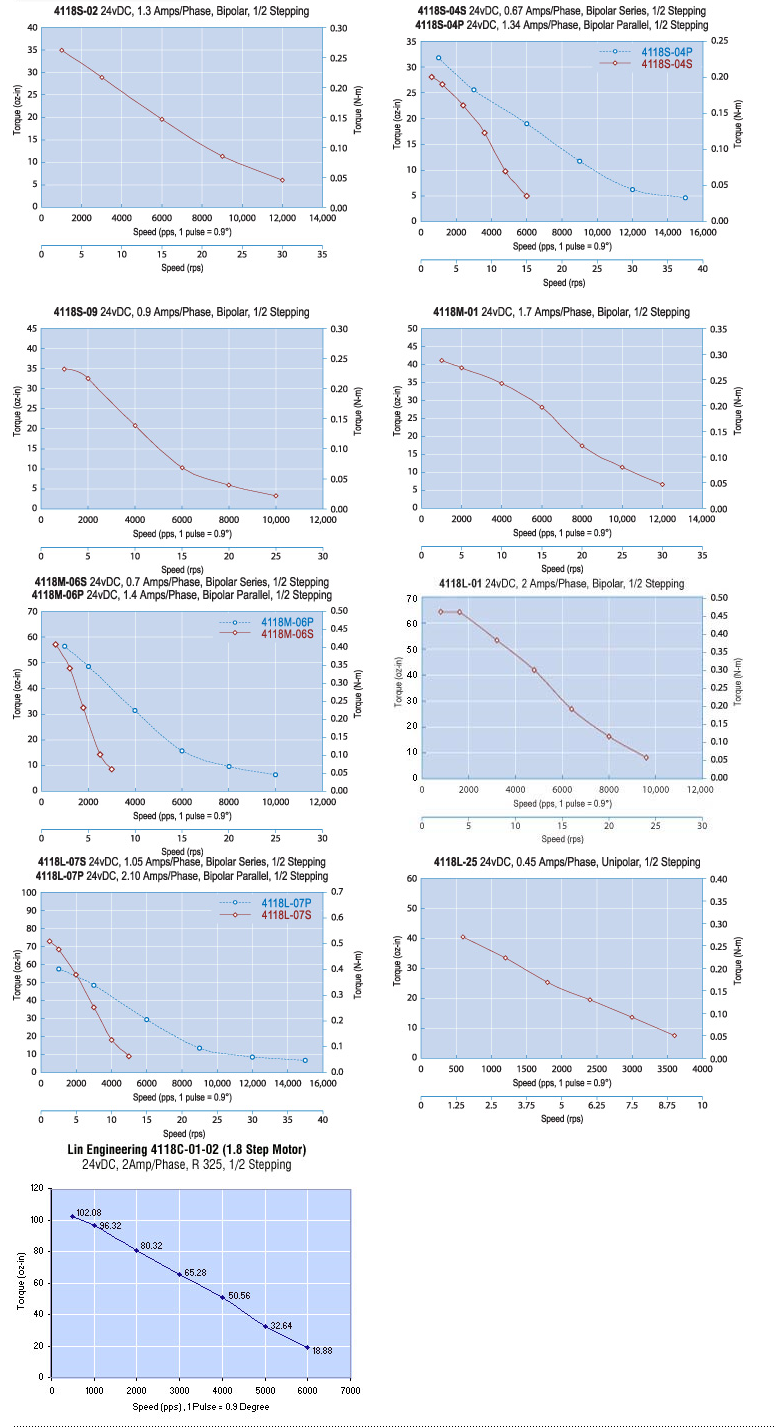

Momentově rychlostní křivky pro motor NEMA 17

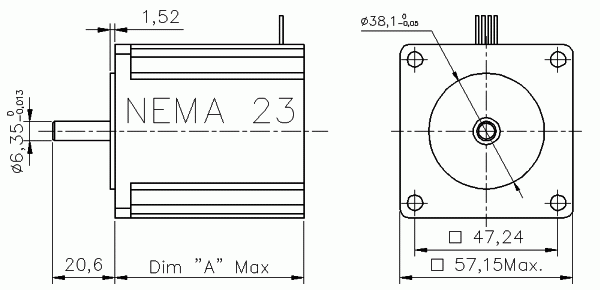

Stepper Motor Size NEMA 23 - 0,9 and 1,8 ° úhel kroku
Length A Model Number Current per phase Holding Torque Resistance per phase Inductance per phase Inertia Weight Number of Leads Request a Quote mm - A Nm Ohm mH kg.cm2 kg - 44,2 5718X-01S 1,4 0,71 2,8 5,6 0,1281 0,476175 4 44,2 5718X-01P 2,8 0,71 0,7 1,4 0,1281 0,476175 4 44,2 5718X-05S 0,7 0,71 10 19,2 0,1281 0,476175 4 44,2 5718X-05P 1,4 0,71 2,5 4,8 0,1281 0,476175 4 44,2 5718X-15S 2,1 0,71 1,2 1,6 0,1281 0,476175 4 44,2 5718X-15P 4,2 0,71 0,3 0,4 0,1281 0,476175 4 56,4 5718M-02S 2,1 1,22 1,8 5,2 0,2745 0,68025 4 56,4 5718M-02P 4,2 1,22 0,5 1,4 0,2745 0,68025 4 56,4 5718M-04S 0,7 1,22 14 42,3 0,2745 0,68025 4 56,4 5718M-04P 1,4 1,22 3,5 10,6 0,2745 0,68025 4 56,4 5718M-05S 1,4 1,22 3,6 10 0,2745 0,68025 4 56,4 5718M-05P 2,8 1,22 0,9 2,5 0,2745 0,68025 4 78,7 5718L-01S 1,4 2,08 4,5 15,3 0,4758 0,9977 4 78,7 5718L-01P 2,8 2,08 1,1 3,8 0,4758 0,9977 4 78,7 5718L-03S 2,1 2,08 2,4 7 0,4758 0,9977 4 78,7 5718L-03P 4,2 2,08 0,6 1,8 0,4758 0,9977 4 78,7 5718L-04S 3,27 2,08 1 5,2 0,4758 0,9977 4 78,7 5718L-04P 6,54 2,08 0,3 1,3 0,4758 0,9977 4

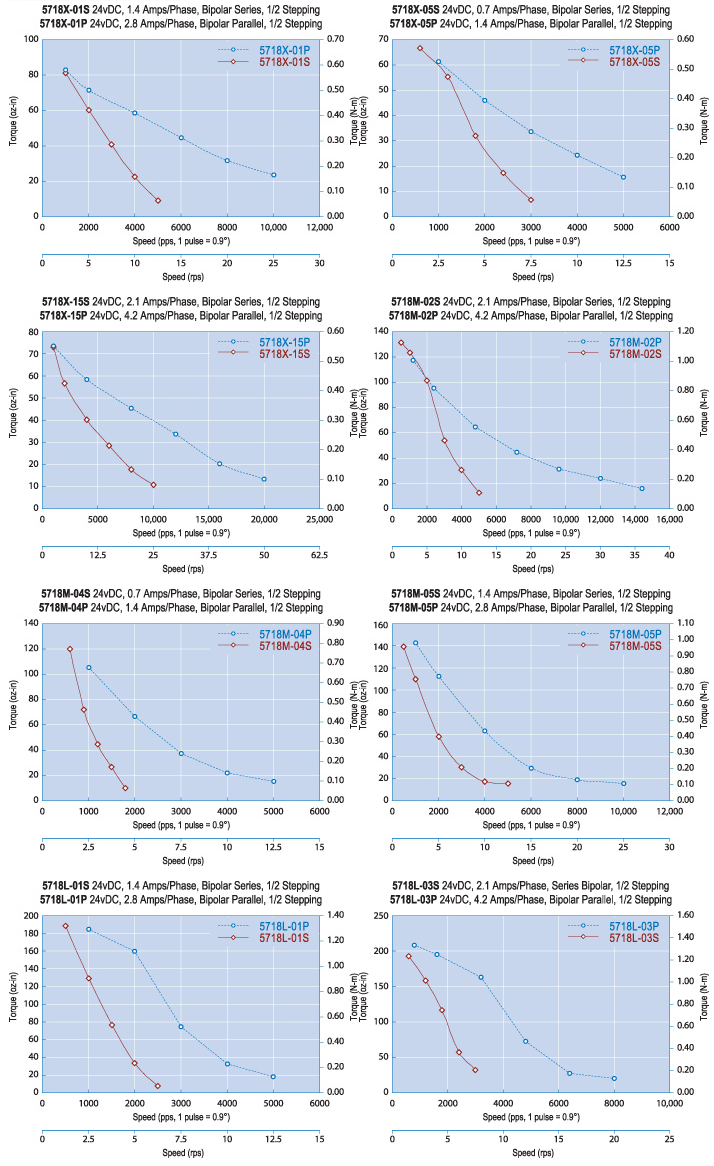

Momentově rychlostní křivky pro motor NEMA 23
Stepper Motor Size NEMA 34 - 0,9 and 1,8 ° úhel kroku
Length A Model Number Current per phase Holding Torque Resistance per phase Inductance per phase Inertia Weight Number of Leads Request a Quote mm - A Nm Ohm mH kg.cm2 kg - 67,1 8718S-01S 1,4 3,06 4,7 26,4 1,40178 1,745975 4 67,1 8718S-01P 2,8 3,06 1,2 6,6 1,40178 1,745975 4 67,1 8718S-03S 2,1 3,06 2 14 1,40178 1,745975 4 67,1 8718S-03P 4,2 3,06 0,5 3,5 1,40178 1,745975 4 67,1 8718S-05S 3,15 3,06 1 6,1 1,40178 1,745975 4 67,1 8718S-05P 6,3 3,06 0,3 1,5 1,40178 1,745975 4 97 8718M-04S 1,4 6,08 6,7 64,5 2,7084 2,69379 4 97 8718M-04P 2,8 6,08 1,7 16,1 2,7084 2,69379 4 97 8718M-06S 2,1 6,08 2,5 23,6 2,7084 2,69379 4 97 8718M-06P 4,2 6,08 0,6 5,9 2,7084 2,69379 4 97 8718M-16S 3,15 6,08 1,2 8,3 2,7084 2,69379 4 97 8718M-16P 6,3 6,08 0,3 2,1 2,7084 2,69379 4 127 8718L-02S 1,4 9,1 7,5 78,1 4,0077 3,82754 4 127 8718L-02P 2,8 9,1 1,9 19,5 4,0077 3,82754 4 127 8718L-04S 3,15 9,1 1,9 16,6 4,0077 3,82754 4 127 8718L-04P 6,3 9,1 0,5 4,1 4,0077 3,82754 4 127 8718L-08S 3,85 9,1 1,2 10,8 4,0077 3,82754 4 127 8718L-08P 7,7 9,1 0,3 2,7 4,0077 3,82754 4

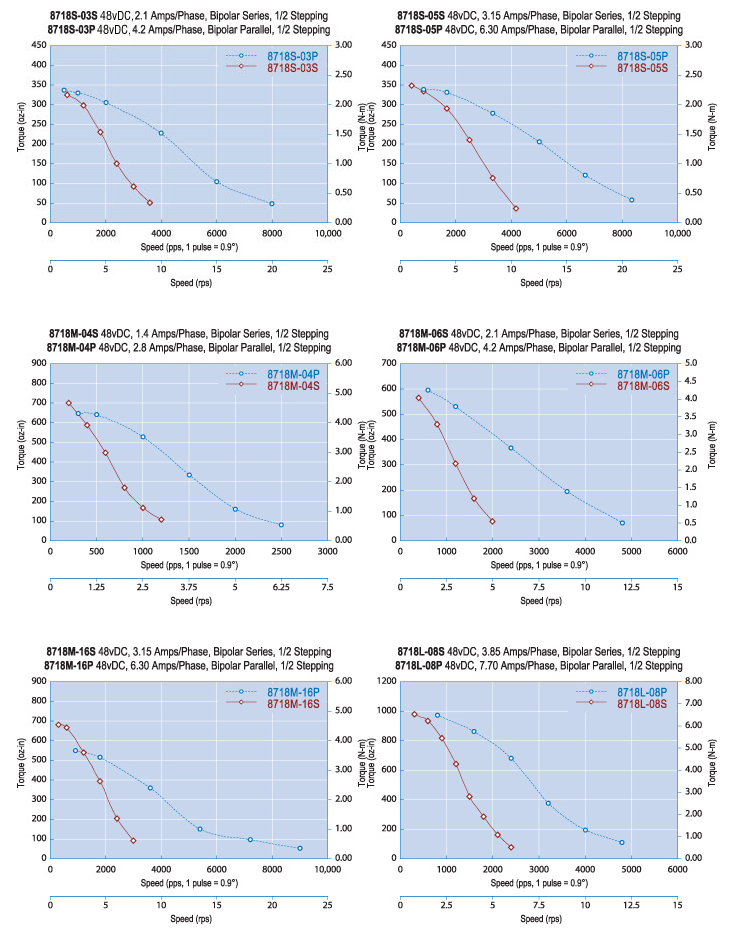

Momentově rychlostní křivky pro motor NEMA 34 - Size 8718
Interaktivní tabulka výběr krokových motorů
Speciální krokové motory na míru - často pokládané otázky o krokových motorech
Speciální krokové motory :
Krokové motory do vakua
Krokové motory do vakua -> více informací
Krokové motory s krytím IP65
Krokové motory s krytím IPX7 - ponořitelné
Krokové motory s dutou hřídelí
Krokový motor s dutou hřídelí
Krokové motory s planetovou převodovkou
Krokový motor s planetovou převodovkou
Krokové motory s planetovou převodovkou do vakua
Krokový motor s planetovou převodovkou do vakua
Krokové motory s lineární osou vakua
Krokový motor integrovaný v lineární ose do vakua
Tenké krokové motory - malé zástavbové rozměry
Tenké krokové motory
Krokové motory s enkodérem - zpětnou vazbou
Krokové motory s enkodérem - zpětnou vazbou
Krokové motory se zpětnou vazbou
Krokové motory se zpětnou vazbou
Krokové motory s CAN BUS sběrnicí - CAN 2.0 Modul
krokový motor s modulem pro komunikaci před CAN bus
možnost připojení enkodéru a řízení ve zpětné vazbě
na sběrnici je možné zapojit až 100 motorů
Krokové motory s CAN BUS sběrnicí
Krokové motory s absolutním enkodérem
krokové motory s absolutním víceotáčkovým enkodérem
možnost připojení enkodéru a řízení ve zpětné vazbě
na sběrnici je možné zapojit až 100 motorů
Krokové motory s víceotáčkovým absolutním enkodérem
Velikosti příruby NEMA8 až NEMA34 (příruba 28x28 až 87x87mm)
Pro velikosti NEMA 8 a 34 (příruba 28x28 až 87x87mm)
Pro velikosti NEMA 8 a 34 (příruba 28x28 až 87x87mm)
velikosti NEMA8 až NEMA34, vnitřní průměr ⌀3 až ⌀16mm
Planetová převodovka s převody 4-515
Momenty 10-100Nm, velikosti přiruby 42x42, 57x57 a 87x87mm
Krokový motor do vakua a lineární osa do vakua
Tenké krokové motory - zástavbové výšky 12,5 mm - 30 mm
Krokový motor + enkodér + driver
Krokový motor + enkodér + řízení
